1008565SP-B 4.

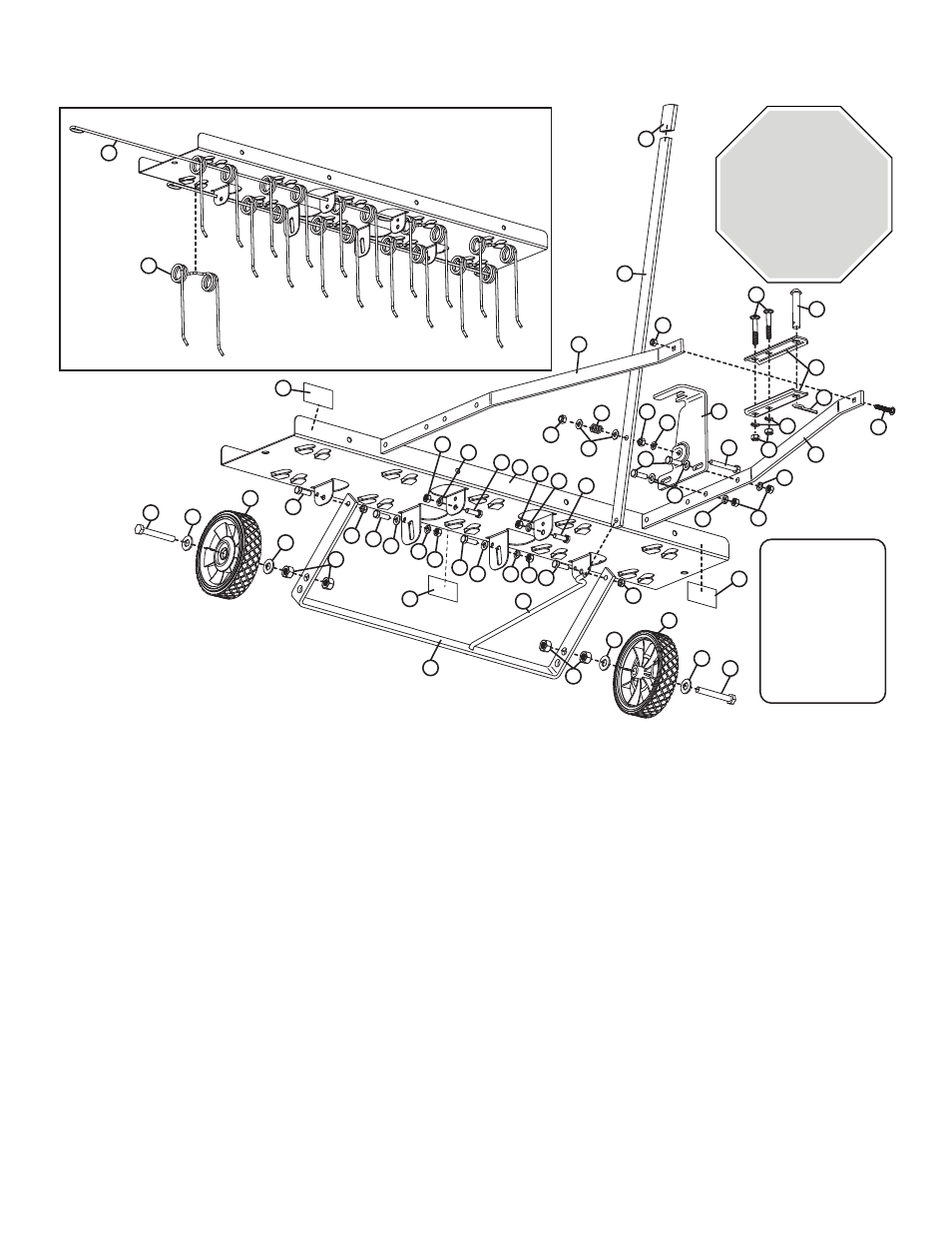

VISTA DE LOS COMPONENTES Y LISTA DE REFERENCIA
================================================================================================
19
15
21
29
21
18
4
5
20
16
9
20
16 22
18
21
29
16
21
15
16
16
8
16
22
17
11
19
1
14 19
27
7
24
13
17
17
19
2
12
25
1
6
30
3
28
20
23
26
19
19
19
19
17
10
17
17
17
16
20
Herramientas
necesarias:
(2) Llaves de
tuercas de 1/2”
(1) Llave de
tuercas de 7/16”
(2) Llaves de
tuercas de 3/4”
Detalle de púas/alambres de seguridad
NOTA: Las púas y los
alambres de seguridad
no se muestran.
ALTO
¿PREGUNTAS
SOBRE LA
INSTALACIÓN?
¿PIEZAS FALTANTES?
¿REPUESTOS?
¡NO VUELVA
A LA TIENDA!
Llame sin cargo a nuestro Departamento de
Atención al Cliente al
877.728.8224
O
escriba a customerservice
@brinly.com
REF. NRO. DE
PARTE DESCRIPCIÓN CANT.
1 1008484-10 Barra de tracción 2
2 1008486-10 Traba de izaje 1
3 1008487-10 Manija 1
4 1008488-10 Soporte de la rueda 1
5 1008557 Varilla de control 1
6 R-616 Púa 10
7 R-892-10 Grillete 2
8 1008473-10 Bandeja 1
9 1008563 Calcomanía con el logotipo BH 1
10 B-7063 Etiqueta de Precaución 1
11 L-1744 Etiqueta de número de serie 1
12 1008605 Perno de cabeza hexagonal de
5/16” x 2-1/4” 1
13 10M1032P Perno de cabeza de hongo de
5/16” x 2” 2
14 11M0824P Perno del vagón de 1/4” x 1-1/2” 1
15 1M1648P Perno de cabeza hexagonal de
1/2” x 3” 2
REF. NRO. DE
PARTE DESCRIPCIÓN CANT.
16 2M1016P Perno de cabeza hexagonal de
5/16” x 1” 8
17 30M1000P Tuerca de 5/16” 9
18 30M1600P Tuerca de 1/2” 4
19 40M1000P Arandela de seguridad de 5/16” 9
20 45M1111P Arandela plana de 5/16” 6
21 45M1717P Arandela plana de 1/2” 4
22 B-1674P Tuerca de seguridad de 5/16” 2
23 B-3805 Resorte 1
24 B-3861 Pasador de enganche de 1/2” x
2-1/2” 1
25 B-4785 Tuerca de seguridad de nailon de
1/4” 1
26 B-4786 Tuerca de seguridad de nailon de
5/16” 1
27 D-146P Chaveta de horquilla de 1/8” 1
28 R-1882 Empuñadura de vinilo 1
29 1008587 Rueda de 6” x 1.5” 2
30 R-1503 Alambre de seguridad de 40” 2
