1008565SP-B

6.

MONTAJE

================================================================================================

4

8

22

16

16

22

NOTA: Las púas y los alambres de

seguridad no se muestran.

4)

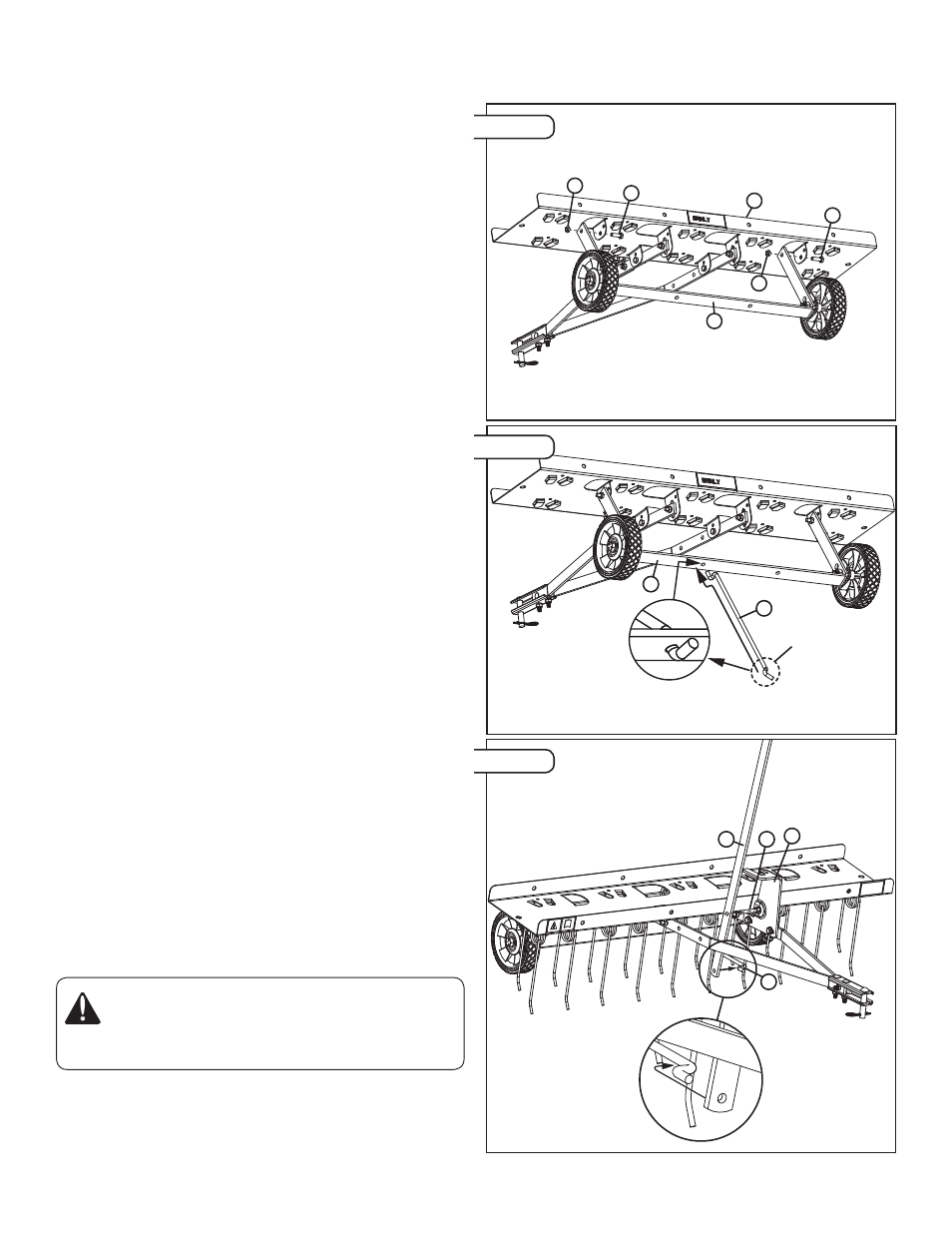

Conecte el soporte de la rueda (4) a la bandeja (8) usando los
herrajes del panel 4, como se muestra en la Figura 4.

NOTA: Ajuste las tuercas montadas en este paso de modo
que el montaje del soporte de la rueda rote con el mínimo
movimiento de lado a lado.

5) A partir del extremo doblado a 90 grados, monte la varilla de

control (5) dentro del orifi cio izquierdo del soporte de la rueda (4),
como se muestra en la Figura 5. Inserte la varilla de control (5) a
través del orifi cio hasta que el extremo opuesto se enganche en
el soporte de la rueda (4).

NOTA: La varilla de control se debe orientar como se muestra
en la Figura 5 después del montaje.

6A) Oriente la manija (3) entre las barras de tracción. Conecte el

extremo de la varilla de control con los ángulos de 90 grados a la
manija (3), como se muestra en la Figura 6.

6B) Monte la manija en el perno (12) que atraviesa la traba de izaje

(2), como se muestra en la Figura 6. Oriente la manija de modo
que se enganche en una de las confi guraciones de altura de la
púa sobre la traba de izaje (2). La Figura 7 muestra la manija
confi gurada para el modo aireador.

PRECAUCIÓN: Evite lesiones. El movimiento y
el ajuste de altura de las púas de la manija, de la
traba de izaje y del resorte pueden ser puntos de
pellizcamiento. Tenga cuidado cuando trabaje en esta
zona.

4

5

Después del
montaje, este
extremo debe
engancharse
en el soporte
de rueda (4).

NOTA: Las púas y los alambres de

seguridad no se muestran.

5

3

12

2

Figura 4

Figura 5

Figura 6
