4.
REF.
NRO.
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
DESCRIPCIÓN
5/16" x 3/4", Hex Bolt
3/8" x 3-3/4", Hex Bolt
5/16", Hex Nut
5/16", Lock Washer
5/16" Flat Washer
Clevis
Lock Bar
Spring Handle
3/8", Keps Nut
Axle Support Bracket
Lock bracket
Hitch Pin, 1/2" x 2-1/2"
Retainer Ring, 3/4"
Machine Bushing
Lateral Support
Bed
Drawbar
Wheel
Axle
Wheel Spacer
5/16", Lock Nut
3/8", Lock Nut
Longitudal Support
Hairpin Cotter, 1/8"
5/16" x 1-1/4", Rd Head
Pack Code Label
Caution label
Warning label
CANT.
2
1
14
14
28
1
1
1
2
1
1
1
2
6
1
1
1
2
1
2
2
1
2
1
14
1
1
1
NRO. DE
PARTE 17P
2M1012P
B-6298
30M1000P
40M1000P
45M1111P
B-3034-10
B-7032-10
B-3303
B-6299
B-3308-10
B-3520-10
B-3861
B-4305
B-5606
B-6722-10
B-7097B-BH
B-6957-10
B-7092
B-6967
B-6978-01
B-1674P
B-1675P
B-6721-10
D-146P
20M1020P
L-1744-3
B-7086
B-7084
HERRAMIENTAS REQUERIDAS PARA EL MONTAJE:
* Llave Ω" (2)
* Llave de 9/16" (2)
* Alicates
* Destornillador de cabeza plana
MONTAJE DEL CARRO
Al ensamblar el carro, haga lo siguiente:
No bote la funda de empaque interior. A partir de la funda
puede cortar una plantilla para hacer divisiones del carro.
Coloque pedazos de cartón en la parte inferior de la caja
del carro para evitar arañazos.
Coloque todas las cabezas de los pernos hacia el interior
de la caja del carro.
REFERENCIA DE LAS PIEZAS
L-1821SP -B
9.
15
Buje de la máquina de 3/4"
Cant. 6
14
Anillo de retención, tipo E
Cant. 2
Paso 6.
21
Espaciador de rueda
Cant. 2
21
15
15
14

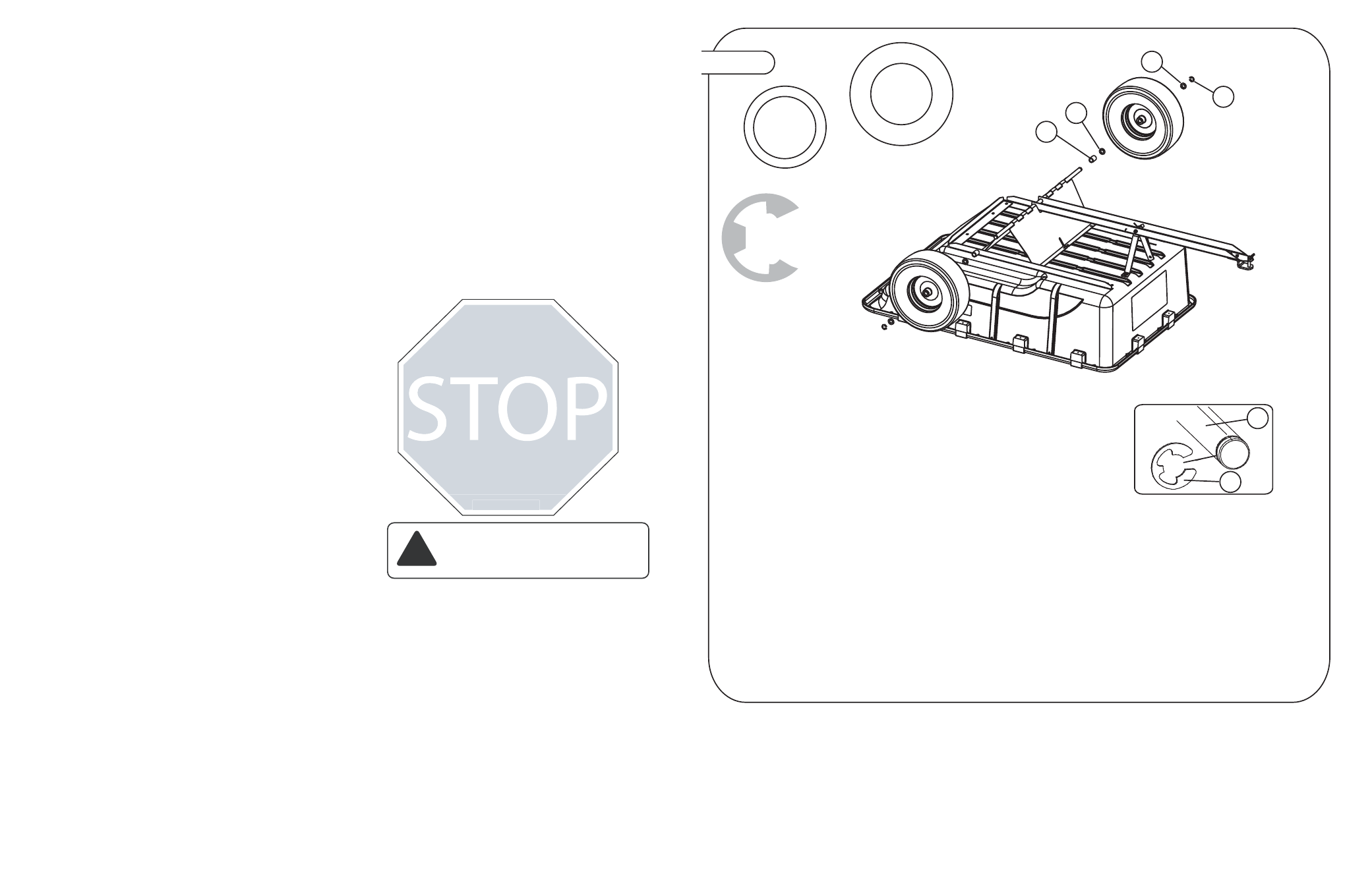

Instalar ruedas
6a. Para ensamblar las ruedas siga el orden de las
piezas. Primero coloque el espaciador de rueda (21)
y posteriormente el buje (15) en el eje (20). Instale la
rueda, posteriormente el buje (15) y luego el anillo
retenedor (14).
Instale las ruedas de manera que los espacios de
grasa queden mirando hacia fuera.
Use pinzas para sujetar el anillo retenedor (14) en la
ranura del eje (20). Se suministran dos bujes
adicionales (15) en caso de que necesite terminar el
juego al extremo del eje (20).
6b. ¡Las ruedas vienen sin grasa! Utilice una pistola
engrasadora para lubricar el ensamble de la rueda
antes del uso. Aplique grasa hasta que ésta
comience a salir alrededor del rodamiento, ya sea
dentro o fuera de la copa.
14
20
L-1821SPe
! Este símbolo contribuirá a señalar las precauciones
de seguridad importantes que aparecen en todo este
manual. Significa: ¡ATENCIÓN!
¡MANTÉNGASE ALERTA! Su seguridad está en juego.
w customerservice
@ y @brinly.com
¿PREGUNTAS
SOBRE LA INSTALACIÓN?
¿PIEZAS FALTANTES?
¿PIEZAS DE REPUESTO?
¡NO VUELVA A
LA TIENDA!
Llame a la línea gratuita de nuestro
Departamento de atención al cliente
al 877-728-8224
o visite
