5.

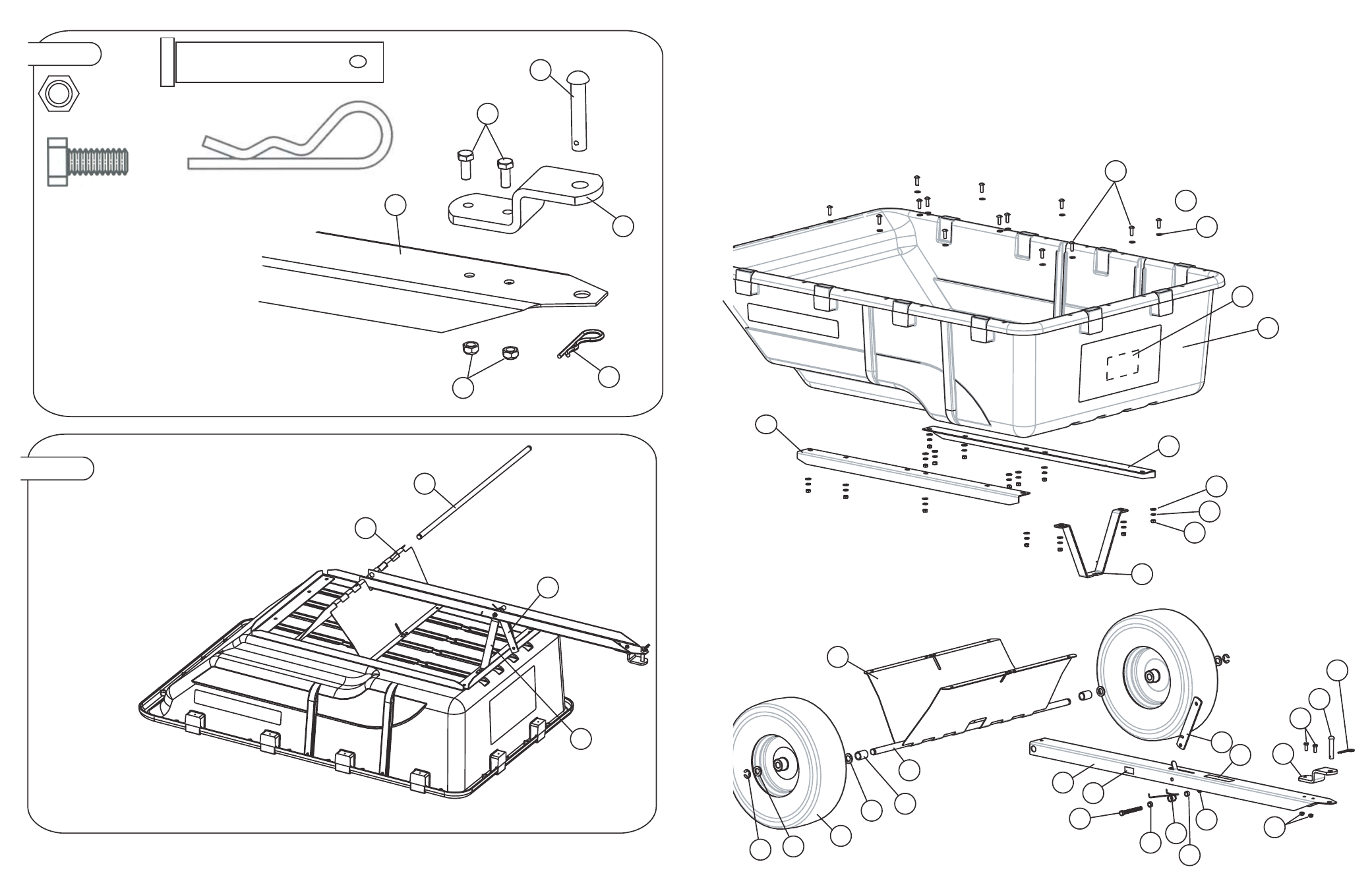

REFERENCIA DETALLADA
8.
Paso 5.
Paso 4.
22
Tuerca hexagonal de 5/16"
Cant. 2
13
Pasador de enganche
Cant. 1
25
Pasador de chaveta
Cant. 1
2
Perno hexagonal de 5/16" x 3/4"
Cant. 2
2
13
25
6
4
3
17
12
18
24
11
20
22
21
15
7
8
9
10
23
13
2
22
25
18
20
26
26
5
6
24
Instale la barra de tracción y el eje
5a. Instale el conjunto de la barra de tracción y el eje
(20) como se muestra. Una ligera capa de grasa o
aceite ayudará a introducir el eje (20) en el soporte
del eje (11).
5b. Revise que el soporte de seguridad (12) agarre
la barra de seguridad (8). Se pueden hacer ajustes
aflojando los dos tornillos que aseguran el soporte
de seguridad y moviendo dicho soporte hacia
adelante o hacia atrás, para cambiar
el acople y/o facilitar la operación.
11
Ensamble la horquilla
4. Instale la horquilla (7) como se muestra con el
pasador de enganche (13) y el pasador de chaveta
(25). Instale los pernos hexagonales (2) y las tuercas
hexagonales (22).
7
15
14
19
8
12
27
28
10
29
