2.4. Características de la dispersión
Los gráficos siguientes muestran el ángulo de dispersión sobre la
frecuencia de una sola caja, trazado con líneas de igual presión
acústica (isóbaras) a –6 dB y –12 dB.

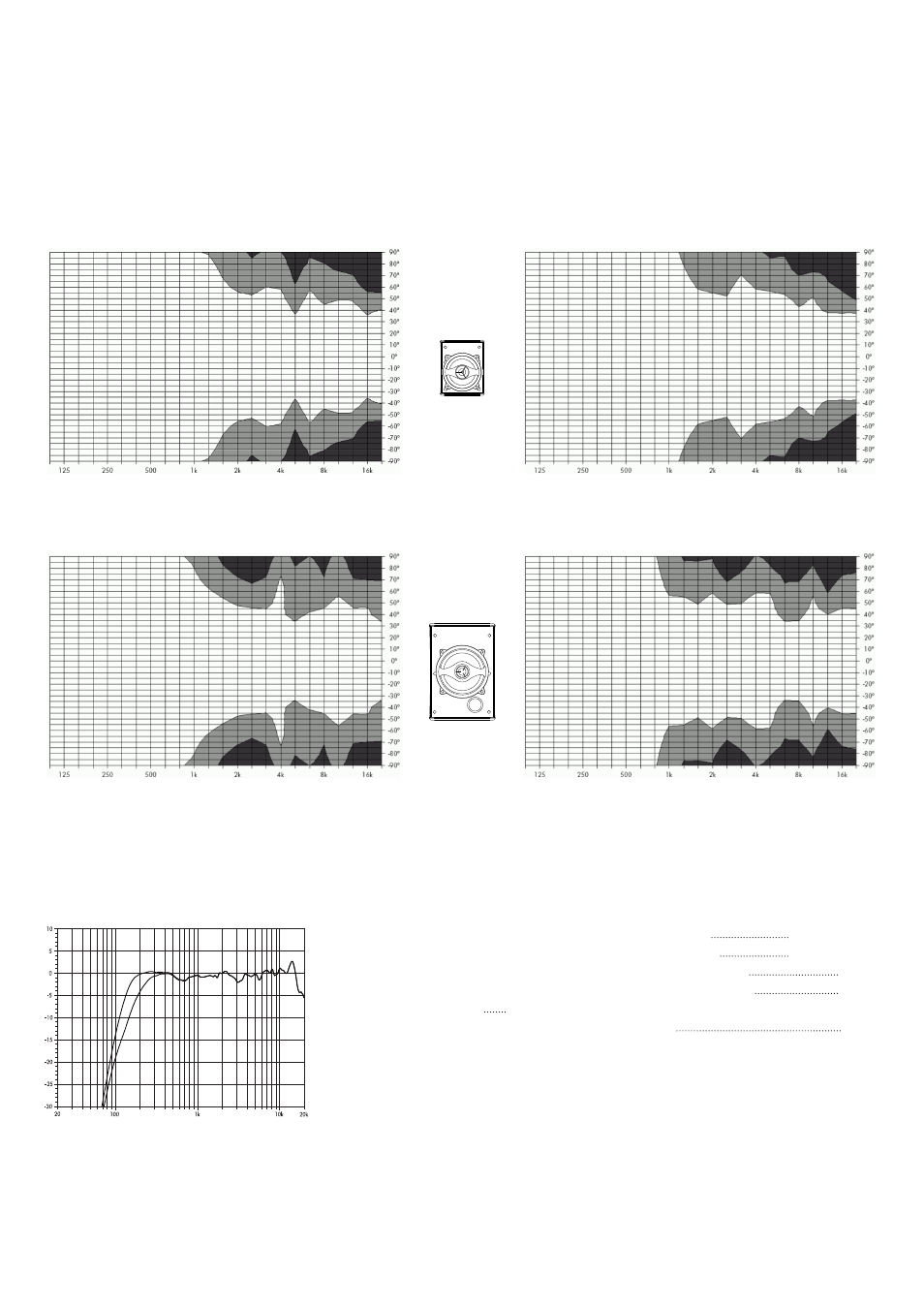

Fig. 8: Diagrama de isobara horizontal
4S
Fig. 9: Diagrama de isobara vertical
Fig. 10: Diagrama de isobara horizontal
5S
Fig. 11: Diagrama de isobara vertical
2.5. Especificaciones técnicas
Datos del sistema 4S
Respuesta de frecuencia (–5 dB estándar) 130 Hz - 20 kHz
Respuesta de frecuencia (–5 dB modo CUT) 180 Hz - 20 kHz
Máx. presión acústica (1 m, campo libre) con D6 114 dB
Máx. presión acústica (1 m, campo libre) con D12 115 dB
(pico máx. SPL, señal de prueba: ruido rosa con factor de cresta de 4)
Nivel de entrada (100 dB-SPL/1 m) –4 dBu
Fig. 12: Respuesta de frecuencia de 4S ajustes estándar y CUT
