2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Funcionamiento con D6 o D12
Seleccione el ajuste de controlador 4S para el altavoz 4S y 5S
para el 5S.
En el amplificador D12 están disponibles en los modos "Dual
Channel" y "Mix TOP/SUB". Para combinar con subwoofers
activos alimentados por un solo cable de 4/5 hilos, debe seleccio-
narse el modo "Mix TOP/SUB".
Cada canal de los amplificadores D6 o D12 puede accionar
hasta un total de cuatro altavoces 4S o 5S.
2.3.1. Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT,
HFA y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja fre-
cuencia de las cajas. Las cajas ya estarán configuradas para utili-
zarlas con los subwoofers activos de d&b.
Circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF
del sistema está atenuada. HFA proporciona una respuesta de fre-
cuencia natural y balanceada cuando una unidad se sitúa cerca
de los oyentes en campo próximo o se utiliza en retraso (delay).
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación
imita la disminución en la respuesta de frecuencia que se experi-
menta cuando se escucha un sistema desde una distancia en una
sala o auditorio típicamente reverberante.
Circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los
efectos de acoplamiento o suma positiva de graves entre las cajas
cuando se montan arreglos acoplados cercanos. CPL empieza
gradualmente a 1 kHz, con la atenuación máxima por debajo de
200 Hz. Para conseguir una respuesta de frecuencia equilibrada,
el circuito CPL se puede configurar hasta valores de atenuación en
dB entre 0 y –9.
Los valores CPL positivos crean un refuerzo de baja frecuencia
ajustable (de 0 a +5 dB) y pueden seleccionarse cuando el sis-
tema trabaje en modo de rango completo sin subwoofers.
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

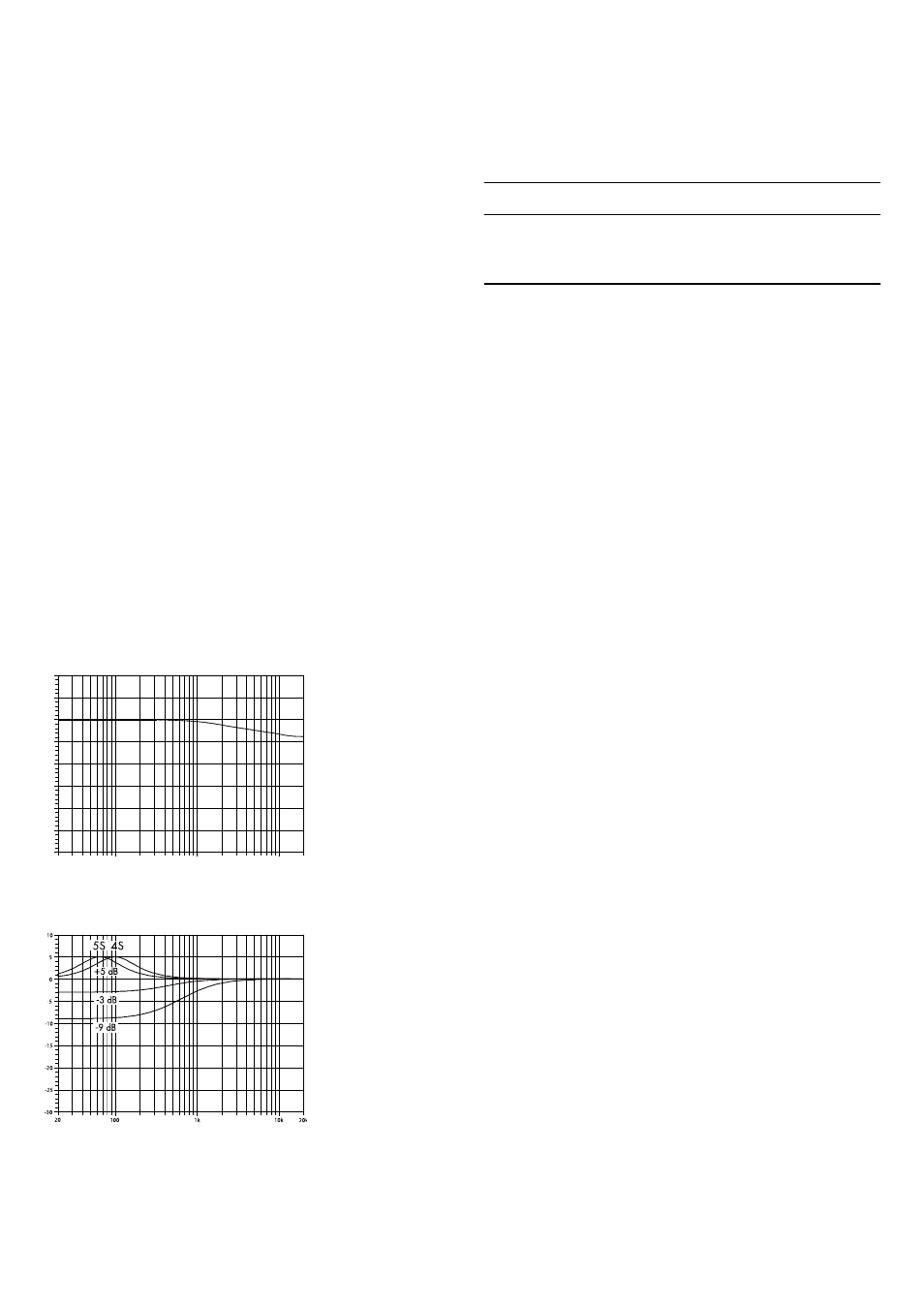

Fig. 6: Corrección de la respuesta de frecuencia del circuito HFA
Fig. 7: Corrección de la respuesta de frecuencia del circuito CPL
