2.2. Conexiones
Las cajas están provistas con un par de conectores NL4 y un
bloque de terminal roscado de dos polos (ST - sección transversal
de hasta 4 mm
2 /AWG 11). Todos los pins de ambos conectores
están cableados en paralelo. Las cajas utilizan asignaciones de
pins 1+/1–. Los pins 2+/2– se designan a los subwoofers activos.
Los equivalentes de los pins de los conectores aplicables se enu-
meran en la tabla siguiente.
NL4 1+ 1– 2+ 2–
ST + – n.d. n.d.
Conexión de cable fijo
Los altavoces 4S y5S se entregan con una cubierta protectora
[1]
y un pasacables de goma que pasa por [2]. Para el funciona-
miento en interiores estos elementos se pueden utilizar para ocultar
el panel de conectores, si es necesario. Para el funcionamiento en
exteriores sin protección, el panel de conectores debe cubrirse, es
decir, ambos elementos deben utilizarse para conseguir un grado
IP de protección de IP34.
Para instalar la conexión de cable fijo, proceda como sigue:
1. Prepare el pasacables de goma y el cable de conexión.
2. Extraiga la apertura prepunzonada de la cubierta protectora
y conecte el pasacables de goma como corresponda.
3. Inserte el cable de conexión a través del pasacables de goma
y conecte los hilos del cable al terminal atornillado.
Þ ¡Respete la polaridad correcta!
4. Desplace la cubierta protectora hacia el panel de conectores
hasta que las dos espigas de la cubierta protectora se alineen
con los orificios centrales de los dos conectores NL4.
5. Finalmente, desplace la cubierta protectora hacia la caja
hasta que encaje totalmente en el hueco del panel de conec-
tores.

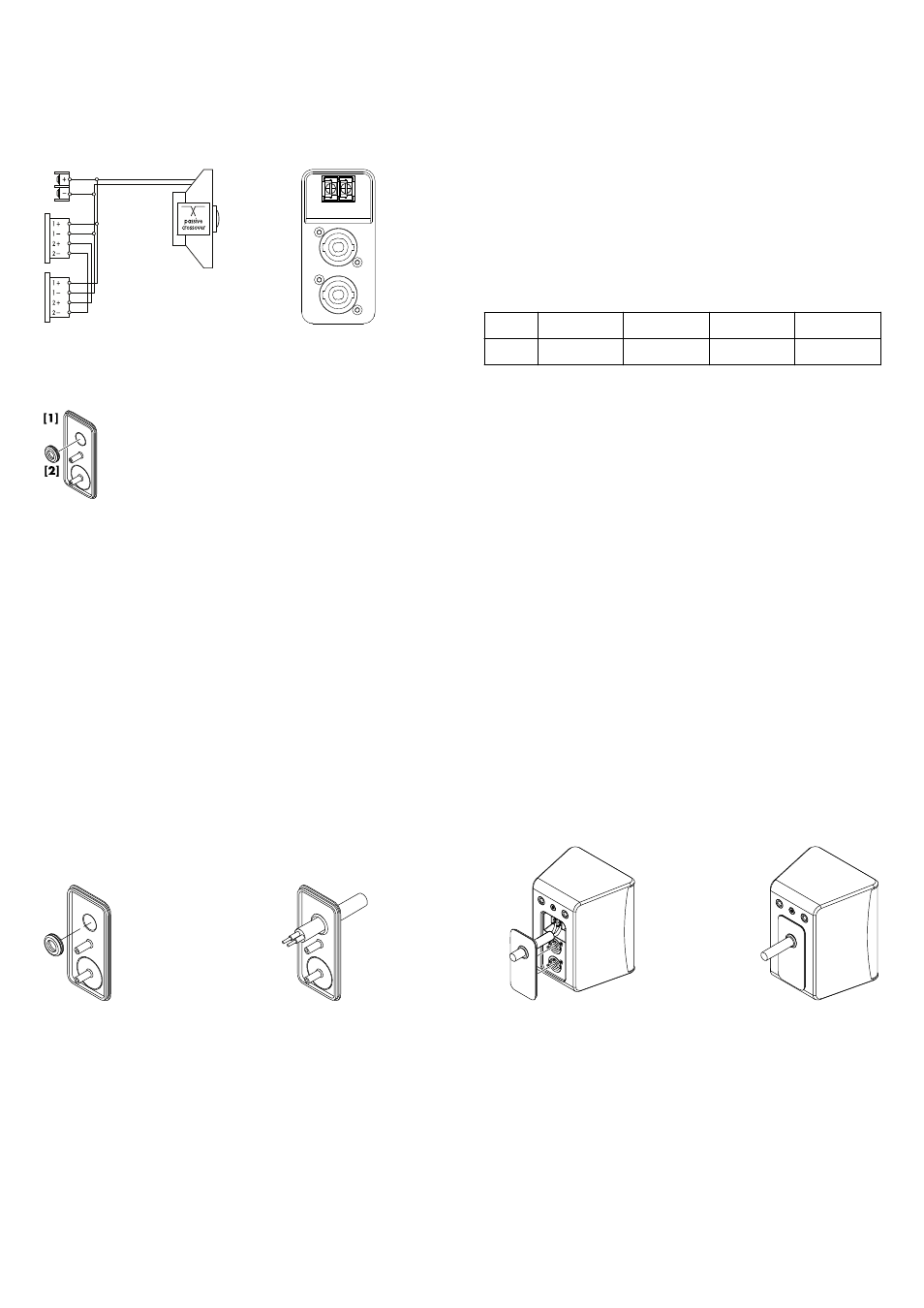

Fig. 5: Instalación de la conexión de cable fijo
Fig. 3: Cables del conector
Fig. 4: Cubierta protectora y pasacables de goma
