2.1.6. Angulación del haz
La angulación del haz del arreglo de altas frecuencias (HF) puede
ajustarse entre 0° y –14°.
La escala DMAX/H de la izquierda proporciona un medio sencillo
para determinar el ajuste correcto de una geometría de sala deter‐
minada. Aquí se presupone que la zona de público es horizontal y
la columna de altavoces se monta exactamente vertical.
Sólo hay que tomar la distancia máxima que debe cubrirse
(DMAX) y dividirla por la altura (H) por encima de los oídos del
público hasta el borde inferior del 24C. Establezca la marca en el
valor de DMAX/H respectivo.
Ejemplo:
La altura habitual de los oídos de un público sentado suele ser
de 1,20 m (4 ft) por encima del nivel del suelo. El borde infe‐
rior del altavoz está a 2,70 m (9 ft) por encima del nivel del
suelo, es decir, 1,50 m (5 ft) por encima del nivel de los oídos.
La distancia máxima que debe cubrirse es 18 m (60 ft).
Por tanto, el haz de HF debe situarse a:
18 m / 1,50 m = 12 (60 ft / 5 ft = 12)
Para direccionar el ángulo del haz, proceda del modo siguiente:
Herramientas necesarias: Llave fija de 10 mm (1/4")
1. En la parte posterior, afloje el tornillo de cabeza hexagonal
M6.
2. Deslice el tornillo hacia arriba o hacia abajo para establecer
la marca encima del tornillo en el valor calculado.
3. Vuelva a apretar con cuidado el tornillo.

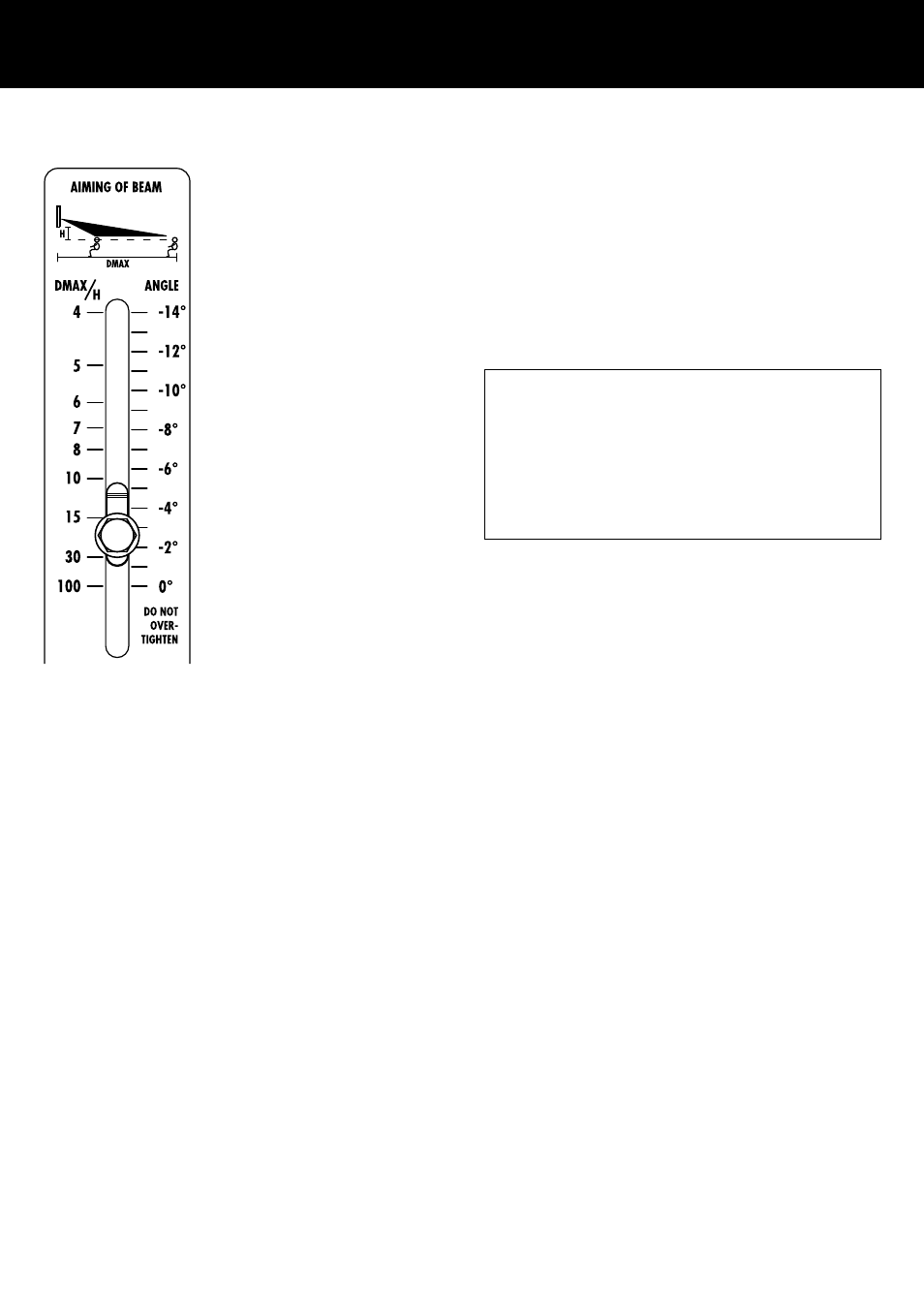

Haz de altas frecuencias establecido en DMAX/H = 12
