2.1. Descripción del producto

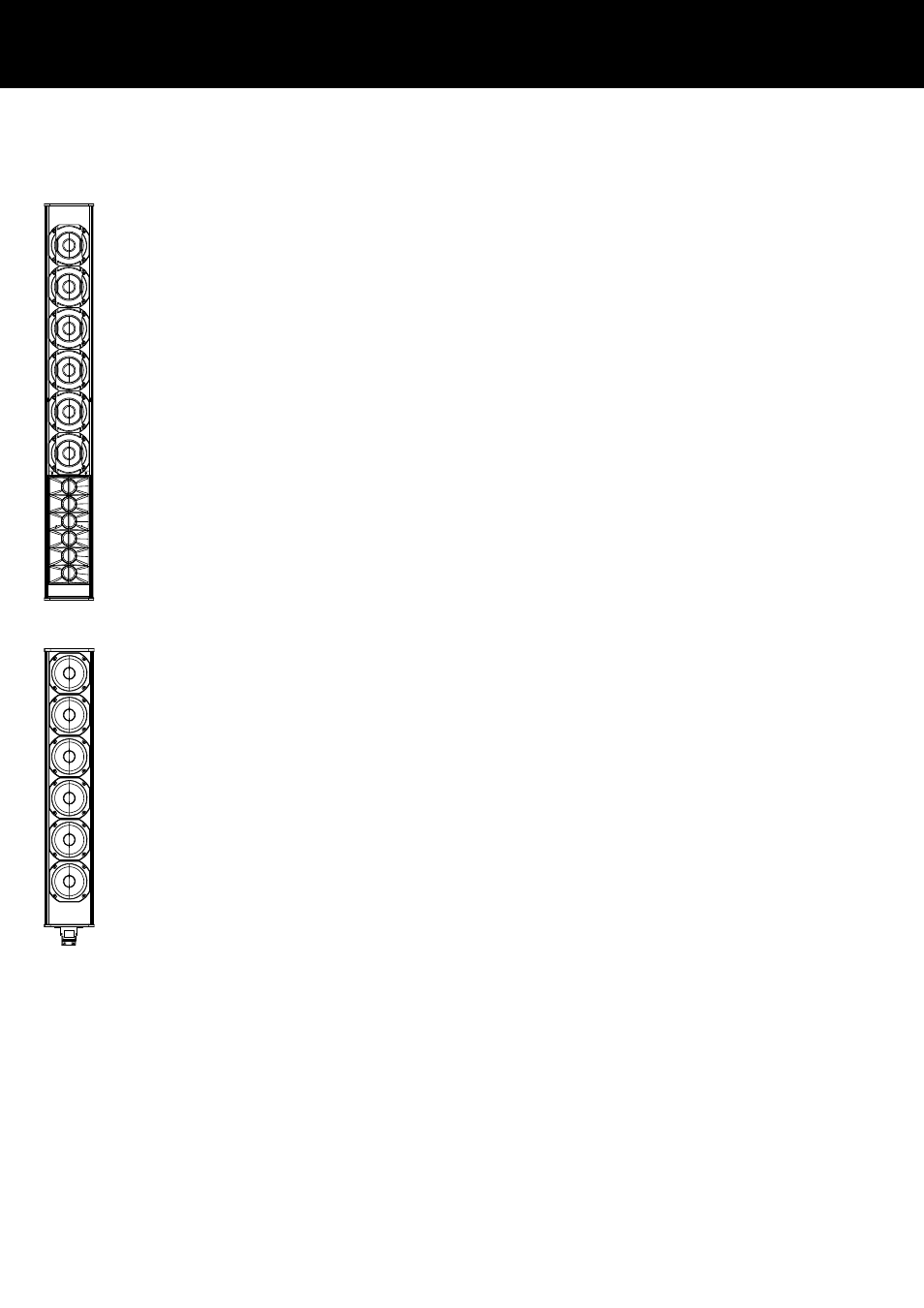

2.1.1. Altavoz de columna cardioide 24C
El altavoz de columna 24C pasivo de 2 vías incluye seis motores
de neodimio de 4” y un arreglo de altas frecuencias (HF) que
incorpora seis altavoces de agudos convexos de 1.1”.
Los motores de 4" están situados en una configuración cardioide
exclusiva que emite a través de elementos de guía de ondas en su
parte frontal y de puertos canceladores en la parte posterior de la
caja. Este diseño proporciona un patrón de directividad constante
de 90° en el plano horizontal con una atenuación de banda
ancha en la parte posterior de aproximadamente 18 dB de media.
En el plano vertical, el haz producido por los motores de graves/
medios se inclina hacia abajo en –5° y proporciona una directi‐
vidad significativa hasta 370 Hz.
El arreglo de altas frecuencias (HF) tiene una dispersión vertical
nominal de 20° y su eje principal puede ajustarse de modo con‐
tinuo entre 0° y –14° (cuando se utiliza el ajuste de ArrayCalc en
incrementos de 1°).
Las cajas de altavoz están hechas de perfil de aluminio extruido
con una rejilla metálica que protege la parte frontal del altavoz.
En la parte posterior se incluyen dos carriles continuos (perfiles con
ranura en T de 8 mm) para fijar el altavoz al soporte de montaje
en la pared.
2.1.2. Extensor de columna cardioide 24C-E
La extensión pasiva de columna 24C-E se conecta directamente al
altavoz 24C. La caja aloja seis motores de neodimio de 4” y pro‐
porciona una extensión de directividad vertical hasta una octava
más a 190 Hz.
El diseño acústico se basa en los mismos principios que 24C, y
ofrece el mismo patrón de dispersión cardioide en el plano hori‐
zontal. La conexión eléctrica del extensor se realiza a través del
altavoz 24C sin necesidad de un canal de amplificador adicional.
Nota: No se ha previsto que el altavoz 24C-E funcione
como sistema independiente.
