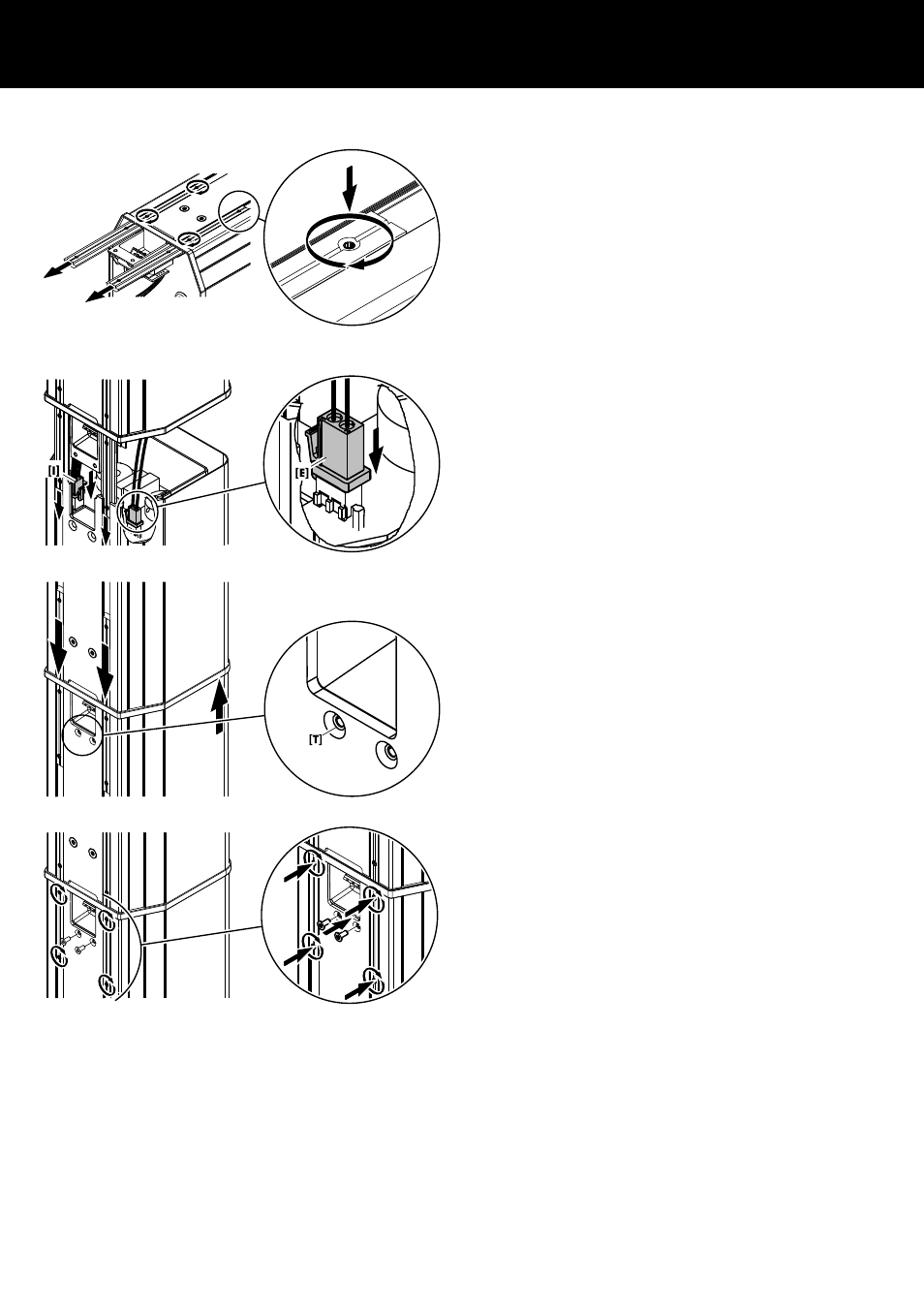

2. Extraiga los dos carriles de conexión hasta la mitad de su lon‐
gitud.
3. Vuelva a apretar los cuatro tornillos restantes en el extensor.
3. Unión de las cajas
1. Con la ayuda de otra persona, inserte los carriles de conexión
de la caja de 24C-E en los perfiles de ranura en T de la parte
posterior de la caja de 24C, aprox. 10 - 20 mm.
2. Vuelva a conectar el conector de entrada [I].
3. Presione la clavija Mate-N-Lok [E] del extensor en la toma de
conexión respectiva, como se muestra en el gráfico opuesto.
4. Inserte completamente los carriles de conexión en los perfiles
con ranura en T.
Þ Compruebe que no queda aplastado ningún cable de
conexión entre los bordes de las cajas.
Compruebe que el panel de conexión del extensor se ha
insertado completamente.
El panel de conexión se ha insertado por completo
cuando la rejilla frontal de la caja de 24C ha encajado
correctamente en el panel y las inserciones roscadas [T]
están alineadas con los orificios avellanados de la caja de
24C.
5. Vuelva a poner y a apretar los dos tornillos embutidos (apriete
n.º T20).
6. Apriete los cuatro tornillos de fijación restantes (el par de los
tornillos es n.º T15) de los carriles de conexión en la caja de
24C.
