------ Filtro híbrido de absorción --- Manual de Instrucciones
M98206701-01-07A ------ Pág. 4 de 11------
2) Armónico a filtrar, en general 5º y 7º.
3) Corriente de armónico que es capaz de absorber
Cada escalón esta formado por 2 reactancias y un condensador de 6 bornes, el cual
interiormente contiene 2 condensadores trifásicos de 3 bornes cada uno aislados
eléctricamente. El principio de funcionamiento de este diseño es que cada reactancia
este unida a cada uno de los tres bornes del condensador formando un conjunto LC
sintonizado a una frecuencia próxima al 5º armónico y el otro conjunto sintonizado
próximo al 7º armónico. En la siguiente figura se puede ver como está constituido el
escalón:

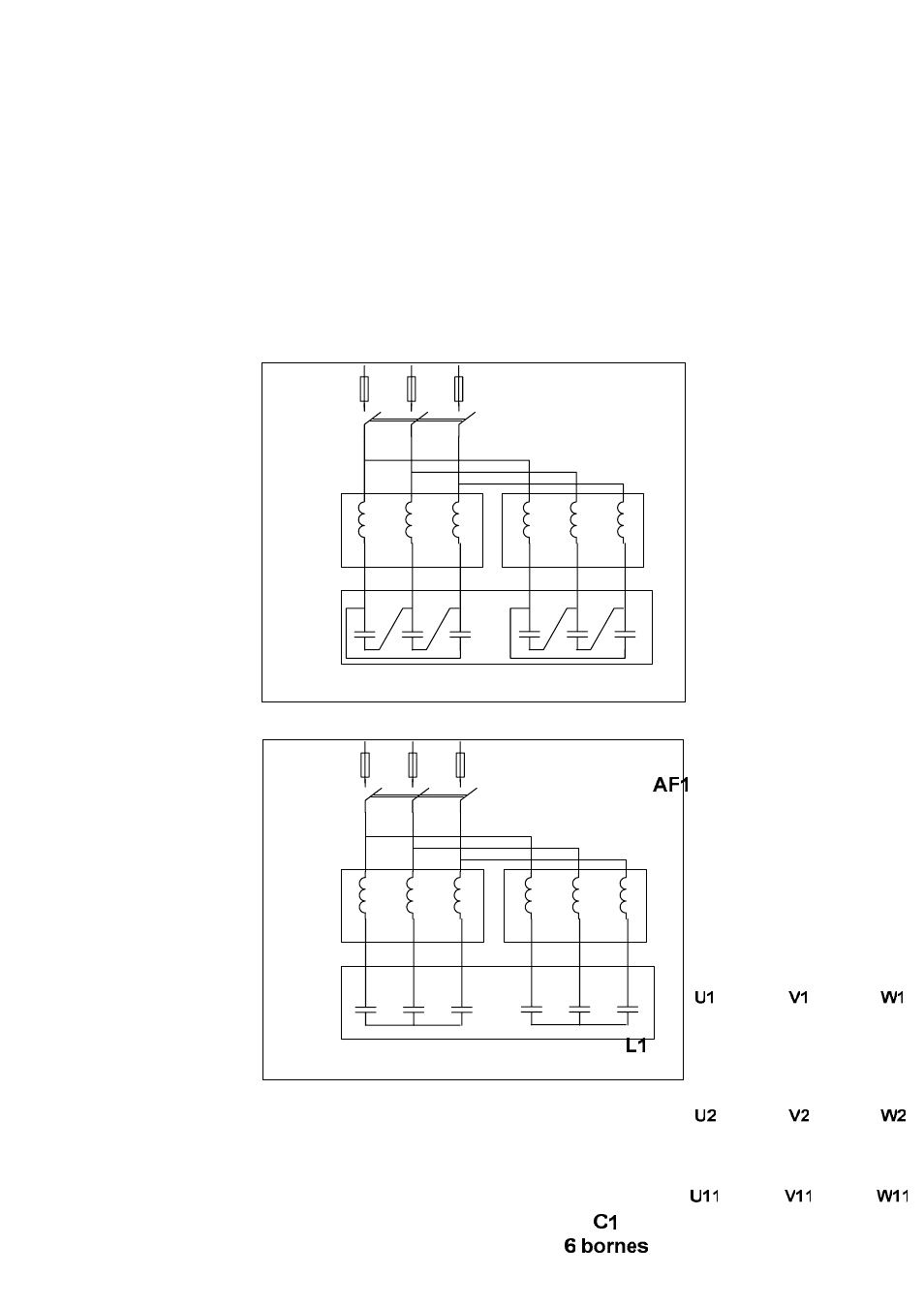

Fig. 1 – Tipo Standard a 400V 50Hz, conexión triángulo
L1
L2
C1
6 bornes
U11
V11
W11
U12
V12
W12
U1
V1
W1
U1
V1
W1
U2
V2
W2
U2
V2
W2
AF1
Paso pequeño: 4 bobinas por fase de 5º armónico 2 bobinas por fase de 7º armónico
Paso grande : 8 bobinas por fase de 5º armónico 4 bobinas por fase de 7º armónico
Fig. 2 – Tipo Standard a 480V 60Hz, conexión estrella
