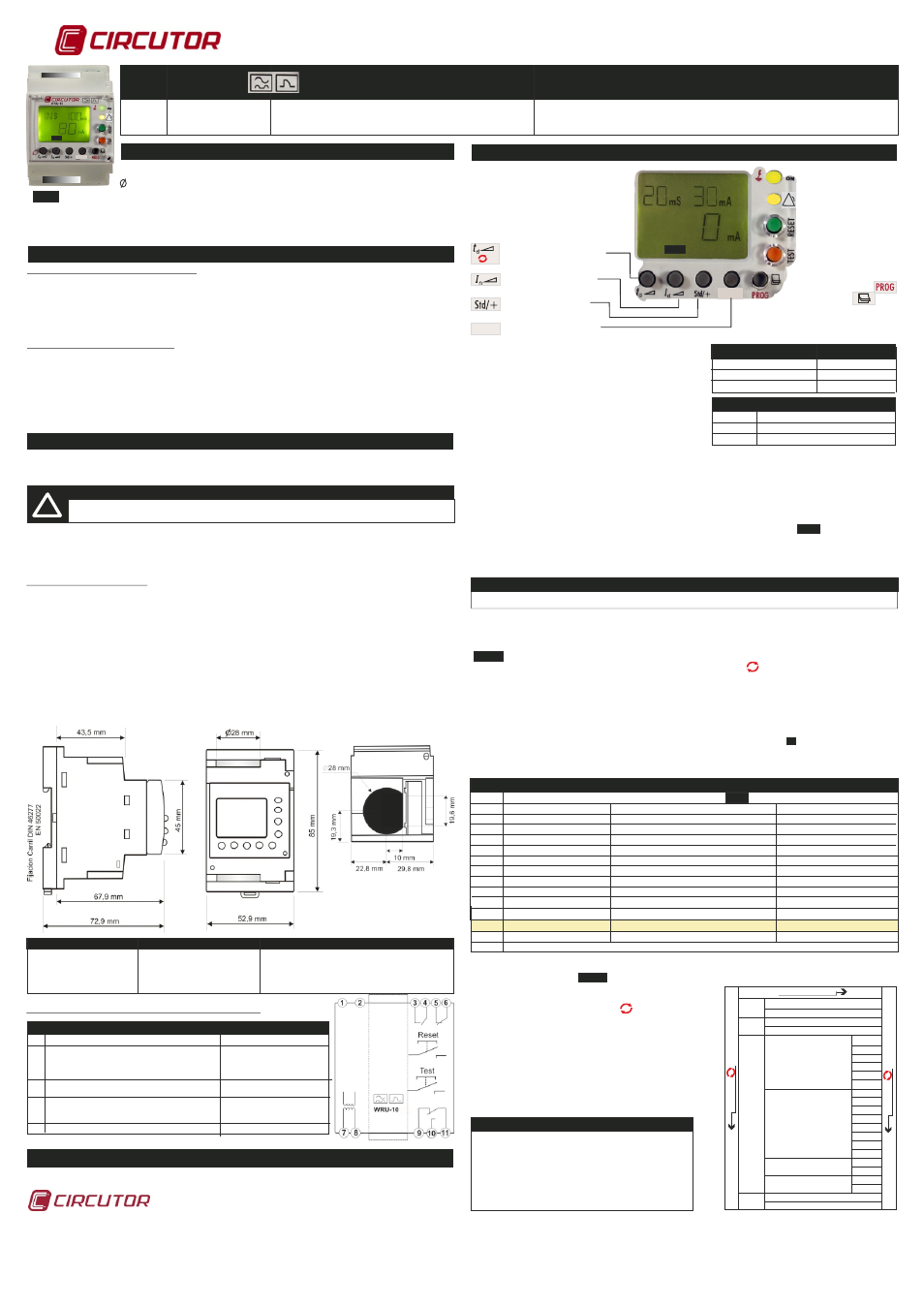

CIRCUTOR WRU-RAL Series - Manual

Código
code Tipo
Type Sensibilidad (A)
Sensivity Retardo disparo (s)
Tripping delay
P24457 WRU-10 RAL 0.3-1 0,3-0,5-1 por ajuste directo/by direct setting INS 0,02 por ajuste directo / by direct setting
Relé de protección diferencial electrónico WRU-10 RAL 0.3-1
Relé electronico diferencial tipo A superinmunizado con toroidal incorporado,
28 mm. Dispositivo con RECONEXIÓN AUTOMÁTICA. Símbolo
en el LCD. Dispone de relés programables, 3 salidas. Disparo de relé principal
y 2 de señalización por prealarma. Posee entrada libre de tensión para disparo y rearme exterior.
Montaje en Carril DIN 46277 (EN 50022) o en panel 72x72 mediante accesorio (M5ZZF1). Permite
visualizar por display los valores de ajuste y de la corriente de fuga instantánea (TRMS).
M008A01-01-14B
CONSIDERACIONES INICIALES
COMPROBACIONES A LA RECEPCIÓN
Asegurarse del cumplimiento de:
- El equipo corresponde a las especificaciones de su pedido.
- El equipo no ha sufrido desperfectos durante el transporte.
Para más información, puede descargarla de nuestra web, www.circutor.es
PRECAUCIONES DE SEGURIDAD
Para la utilización segura del equipo, es fundamental que las personas que lo instalen o manipulen, sigan
las medidas de seguridad habituales, así como las advertencias en dicha guía rápida.
El WRU-10 RAL 0.3-1 es un equipo diseñado específicamente para ser instalado dentro de un cuadro
eléctrico o envolvente, con fijación en carril DIN o en panel mediante accesorio. Dispone de led luminoso
(ON) indicando que hay presencia de tensión. Aunque este led no esté encendido, no exime al usuario de
comprobar que el equipo está desconectado de toda de toda fuente de alimentación.
INSTALACIÓN Y PUESTA EN MARCHA
¡ IMPORTANTE !
!
DESCRIPCIÓN GENERAL
Si se utiliza el equipo de forma no especificada por el fabricante, la protección puede resultar
comprometida.
La presente guía rápida contiene informaciones y advertencias que el usuario tiene que respetar para
garantizar el funcionamiento seguro del equipo. En su funcionamiento habitual no debe ser utilizado hasta
su instalación definitiva en el cuadro eléctrico.
Cuando sea probable que el equipo haya perdido la protección de seguridad (presencia de daños visibles)
debe desconectarse la alimentación del equipo. En este caso póngase enc contacto con el servicio técnico
cualificado, o bien, con nuestro S.A.T. (Servicio Asistencia Técnica).
INSTALACIÓN DEL EQUIPO
La instalación en carril DIN. Por el interior del agujero tienen que pasar todos los conductores activos que
alimentan a las cargas o parte de la instalación en la que se requiera realizar la protección diferencial con
este equipo. En instalación monofásica (fase y neutro, L y N), trifásica (las tres fases, L1,L2 yL3) o trifásica
mas neutro (L1, L2, L3 y N). Dependiendo del nivel de aislamiento del cableado se pueden hacer pasar 4
2 2 cables de 35 mm de sección, aunque lo aconsejable son de 25 mm . Todas las conexiones deben quedar
en el interior del cuadro eléctrico. A tener en cuenta, que con el equipo conectado, los bornes y la apertura
de cubiertas o eliminación de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no debe
ser utilizado hasta que haya finalizado por completo su instalación. El equipo debe conectarse a un circuito
de alimentación protegido con fusibles acorde con el rango de alimentación y consumo del mismo. A su
vez el circuito de alimentación tiene que estar provisto de un interruptor magnetotermico o dispositivo
equivalente para desconectar el equipo de la red de alimentación. Durante el conexionado se aconseja
2 una sección cable permitida entre 1- 1.5 mm . Un par de apriete recomendado de 0,5-0,6 N.m y una
longitud a desaislar cable de 7 mm.
Tensión 230 Vc.a. +/- 30% Temperatura -20 ... 70 C Categoria III - 300 Vc.a. EN61010
Frecuencia 50/60 Hz Humedad relativa 95% Protección al choque eléctrico doble
Potencia 4,5 VA Altura max. trabajo 2.000 m aislamiento clase II,
Certificación UL,
Protección Ip20 IEC 60755, IEC 60947-2 Anexo M
CONEXIONADO MEDIANTE BORNAS ENCHUFABLES
1 - 2 ENTRADA DISPARO EXTERNO
3 CONTACTO SALIDA RELÉ PREALARMA NA
4 CONTACTO SALIDA RELÉ PREALARMA COMÚN
5 CONTACTO SALIDA RELÉ BLOQUEO NC
6 CONTACTO SALIDA RELÉ BLOQUEO COMÚN
7 ALIMENTACIÓN 230 Vc.a. (FASE o NEUTRO)
8 ALIMENTACIÓN 230 Vc.a. (NEUTRO o FASE)
9 CONTACTO SALIDA RELÉ DISPARO NC
10 CONTACTO SALIDA RELÉ DISPARO NA
11 CONTACTO SALIDA RELÉ DISPARO COMÚN
12 SIN USO
Alimentacion equipo Condiciones de trabajo Seguridad
UL 1053
Corriente Nominal: 5 Ac.a.
Tensión Nominal: 250 Vc.a.
Carga Nominal: 1.250 V·A
Corriente Nominal: 0,25 Ac.a.
Tensión Nominal: 230 Vc.a.
Carga Nominal: 62,5 V·A
Libre de tension, no aislada
Protegido por varistor:
420 Vc.a. - 10 Ac.a.
Servicio de Asistencia Técnica (S.A.T.)
En caso de cualquier duda de funcionamiento o averia del equipo avisar al servicio de asistencia tecnica
Tel: (+34) 93 745 29 19
Fax: (+34) 93 745 29 14
email: [email protected]
DESCRIPCIÓN DE BORNES CARACTERÍSTICAS
Vial Sant Jordi s/n
08232 Viladecavalls (Bacelona) SPAIN
Peso / Wheight : 168
REC
RAL
REC
R
REC
- AJUSTE RETARDO
- ROTACIÓN MENÚ SETUP
- AJUSTE RECONEXION
- AJUSTE SENSIBILIDAD
- AJUSTE SEGURIDAD
REC
REC
REC
R
.
DESCRIPCIÓN DE LOS LED Y PULSADORES
Indicación del estado del equipo
mediante display y 2 LED’s.
Ajuste y programación del equipo
mediante 5 pulsadores.El TEST y
RESET del equipo mediante 2
pulsadores.
- PROGRAMACIÓN SETUP
- CAMBIO PANTALLA
- led VERDE: Equipo ON
- led ROJO,disparo.
- led parpadea: pre-alarma
- LED Enclavamiento de
Reconexiones
- PULSADOR RESET
- PULSADOR TEST
Otros MENSAJES por display
SAVE
EXIT
OVR Valida valores de configuración.
Sale fuera modo programación.
Lectura del valor fuera de escala.
Causa del disparo Mensaje display
TESt
EXT
valor instantáneo Test
Señal remota ON/OFF
Corriente de fuga
INDICACIONES POR LED / DISPLAY.
- DISPARO RELÉ. En el display/led hay cambio de
color verde a rojo. Visualiza causa disparo.
- SENALIZACIÓN PRE-ALARMA.
LED ON (verde) parpadeando entre verde y rojo.
- ESTADO ENTRE RECONEXIONES.
Led de enclavamiento en parpadeando.
- SEÑALIZACIÓN ENCLAVAMIENTO.
El led fijo. Se ha llegado al número máximo de reconexiones automáticas configuradas.
- Nº DE RECONEXIONES , Parcial, por pulsación en PROG (página flotante), indica secuencia
de reconexión configurada. Total, por dos pulsaciones en PROG (página fija).
RECONEXIÓN DEL EQUIPO.
- POR DISPARO / ENCLAVAMIENTO POR RECONEXIONES.
1. Automática (DISPARO por corriente de fuga, sin llegar al bloqueo ). Hablilitado.
2. Realizar un RESET manual en el equipo.
3. Señal disparo remota. Entrada 1-2. Sólo se reconecta por señal remota.
En los casos 2 y 3 el contador parcial de reconexiones se pone a cero.
AJUSTES PARÁMETROS RELÉ ( t , I y std/+ )
d d
- AJUSTE DEL RETARDO DE DISPARO, t . Al pulsar la tecla t aparece en pantalla el mensaje
d d
y dos valores. El más pequeño indica el valor actual configurado y en el más grande los
valores a configurar que debemos ir visualizando pulsando . Visualizado el valor escogido
se espera a que el equipo valide el valor como configurado mostrando el mensaje de SAVE.
- AJUSTE DE LA SENSIBILIDAD, I . Al pulsar la tecla I realizamos la operación con el mismo
d d
modus operandi que el anterior ajuste.
- ESTADO DE CONTACTOS SEÑALIZACIÓN, std/+ . Al pulsar esta tecla seleccionamos el
estado de los contactos del relé de salida que señaliza el enclavamiento.
(Std) NA no aparece nada en el display y (+) NC aparece el símbolo
.
- CONFIGURA RECONEXIÓN AUTOMÁTICA, REC. Pulsando REC, en la pantalla flotante de
nº reconexiones parciales. Se escoge el Nº de secuencia de reconexión. Por defecto, Nº12
+
REC
PROG
¡ IMPORTANTE !
El disparo por Test (pulsador rojo) sólo se reconecta manualmente pulsando la tecla RESET (Caso 2)
SREC NºRECONEXIONES SECUENCIA TIEMPOS TIEMPO DE RESET
0 Se inhabilita la reconexión automatica, desaparece del display.
1 6 8, 16, 30, 59, 115 y 224 s 15 minutos
2 30 20, 40 s y 5 minutos el resto. 15 minutos
3 8 30 s, 1, 2, 3, 4, 5, 6 y 7 minutos 15 minutos
4 6 10, 20, 30, 60, 130 y 600 s 15 minutos
5 6 2, 4 y 8 minutos el resto. 15 minutos
6 7 30 s, 1, 2, 3, 4, 8 y 16 minutos 30 minutos
7 10 1 minuto 30 minutos
8 10 90 s 30 minutos
9 8 2, 4 y 6 minutos el resto 15 minutos
10 10 3 minutos 30 minutos
11 7 2, 4, 8, 16, 32, 32 y 32 minutos 15 minutos
12 31 2, 4 y 6 minutos el resto 60 minutos
13 3 2, 4 y 8 minutos 15 minutos
14 (vacia) Espacio libre para secuencia personalizada/cliente
PROG AJUSTES SETUP
Con el pulsador navegamos por los
submenús y con el pulsador se visualiza los
valores a escoger. Para validar el valor tenemos
que pulsar
. El equipo configura el valor
visualizando “SAVE” saliendo fuera del modo de
programación. Si transcurre un cierto tiempo
con el teclado inactivo el equipo automáticamente
sale del modo de programación visualizando
“EXIT” por display sin cambiar la configuración.
PROG
PROG
REC
Pulsador
FREC
LIM
ALAR
RSTC
Pulsador PROG
50 Hz
60 Hz
10 s, 30 A
I
d
t
d
SP
Corriente pre-alarma %
Delay pre-alarma seg.
Contacto NA/NC
AU Reconectable
1 s, 3 A
OFF
50
60
70
80
MAIN
0,02
0,1
0,2
0,3
0,4
0,75
1
3
NO
YES
AUTO
MANU
NO
YES
Pulsador
- FREQ, ( ) frecuencia de la instalación (Hz)
- LIM,( ), escala de valores de corriente y retardo.
- ALAR, programación de pre-alarma.
.Id (MAIN) (100% .
. Td (
), tiempo.
. SP ( ),estado de contactos 3-4 [ /NC]
.AU ( ), relé recupera estado.
- RSTC, ( ), resetea contador parcial.
50
1s, 3A
NO
)
AutO
20 ms
NO NA
Valores por defecto en el SETUP
RAL
