CIRCUTOR Softwatt - Manual (Página 21)

SOFTWATT v.4
Manual de instrucciones SOFTWATT v.4 21 / 49
Cada campo corresponderá a las opciones de configuración del contador. Estas opciones
podrán ser configuradas en los diferentes menús del árbol del lateral izquierdo de la pantalla.
Pulsando el botón se descargará toda la programación del contador, mostrando el
estado de cada campo:
Estado desconocido: Este estado se mostrará antes de descargar la información
del contador.
Parámetro programado correctamente: Este estado confirma que la opción
marcada está programada en el contador y se ha descargado correctamente.
Parámetro no programado o incorrecto: Este estado confirma que esta opción
no ha sido programada en el contador o que no está disponible en el modelo leído, por
lo tanto siempre dará como resultado incorrecto.

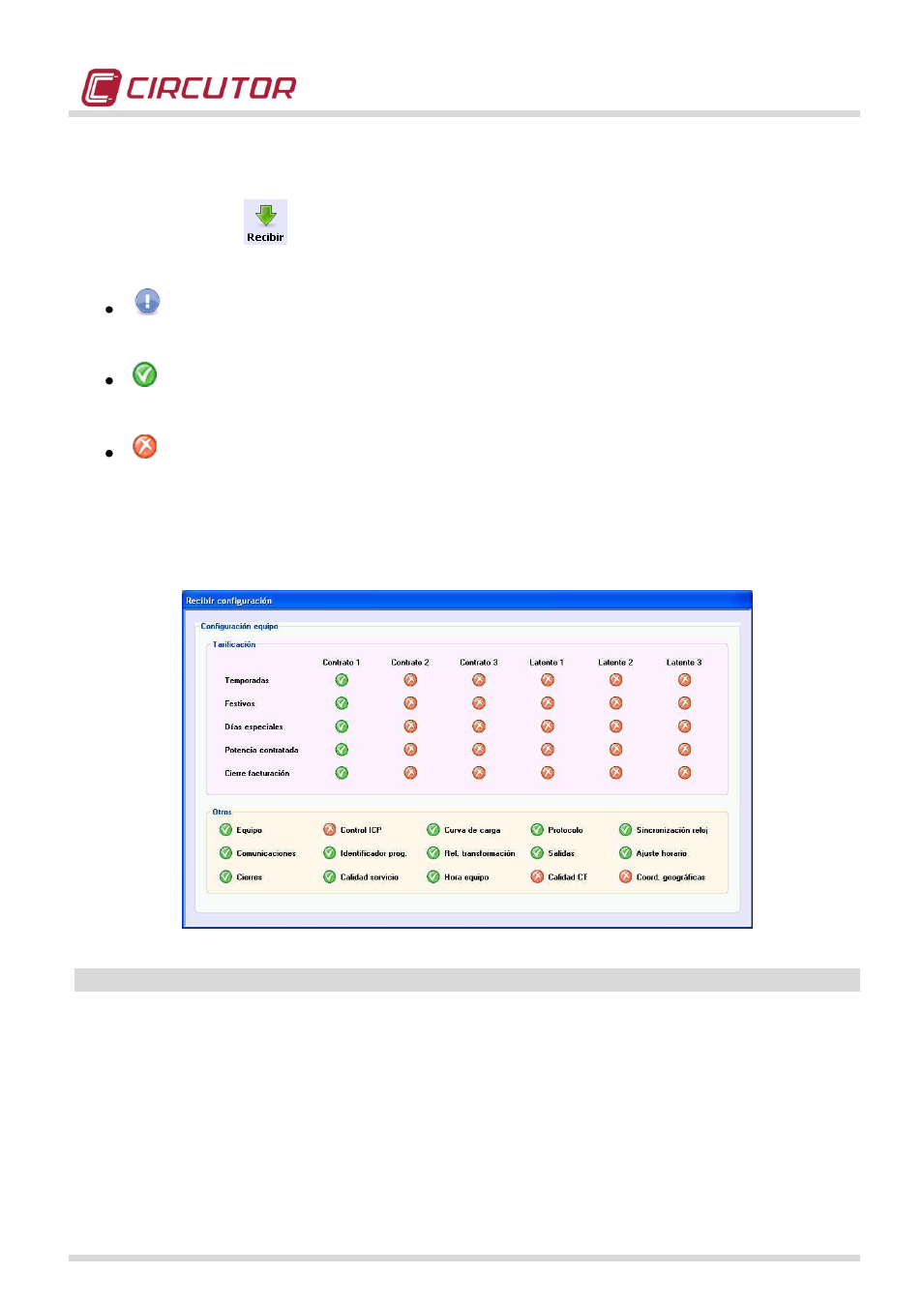

Una vez descargada la información del contador el cuadro de diálogo mostrará el estado de
cada opción de configuración quedando, a modo de ejemplo, de la siguiente forma (Fig24):
Fig24. Configuración recibida
4.2.- Envío de información
Softwatt permite configurar y enviar la información de forma individual en cada opción del
menú de la izquierda o masivamente desde la opción “Enviar configuración”. Se procederá a
programar individualmente cada opción y al finalizar pulsar sobre este menú para configurar
qué parámetros programar (Fig25).
