6.5. Descripción de comunicaciones
Los contadores EDMk pueden conectarse a un ordenador o PLC. Mediante este sistema puede lograrse,
además del funcionamiento habitual de cada uno de ellos, la centralización de datos en un solo punto de
registro.
El EDMk dispone de una salida de comunicación serie tipo RS-485. Al conectar más de un analizador a un bus
de comunicación RS-485, es preciso asignar a cada uno de ellos una dirección de periférico (de 01 a 255),
a fin que el master (ordenador o PLC), envíe a dichas direcciones las consultas de los diferentes registros
medidos o calculados.
La conexión RS-485 se realizará con cable de comunicación de par trenzado con malla de apantallamiento,
mínimo de tres hilos, con una distancia máxima entre el master y el último equipo de 1.200 metros. En dicho
bus serie RS-485 pueden conectarse hasta un máximo de 32 equipos.
7. PANTALLA / LED
- L1-, L2-, L3- : Muestra que el equipo dispone de tensión de medida en cada una de las fases; si en una de ellas no existe tensión de medida,
desaparece el identificativo correspondiente a dicha fase. Los símbolos negativos que aparecen tras cada una de las fases (L), indican el sentido de la
corriente de los transformadores de intensidad, informando si en el punto de medida, se está consumiendo o generando energía (El parpedeo de L1, L2
ó L3, informa de errores de conexión de los transformadores de corriente).
- T1, T2 y T3: Identificativo únicamente disponible en el tipo EDM3k; muestra la tarifa que está activa en ese momento, independientemente de la tarifa
visualizada en la parte superior.
- El símbolo indica que la naturaleza de la carga es inductiva; el símbolo indica que la naturaleza de la carga es capacitiva.
- El símbolo indica que el contador se encuentra situado en el primer y cuarto cuadrante (consumo); el símbolo indica que el contador se
encuentra en el segundo y tercer cuadrante (generación).

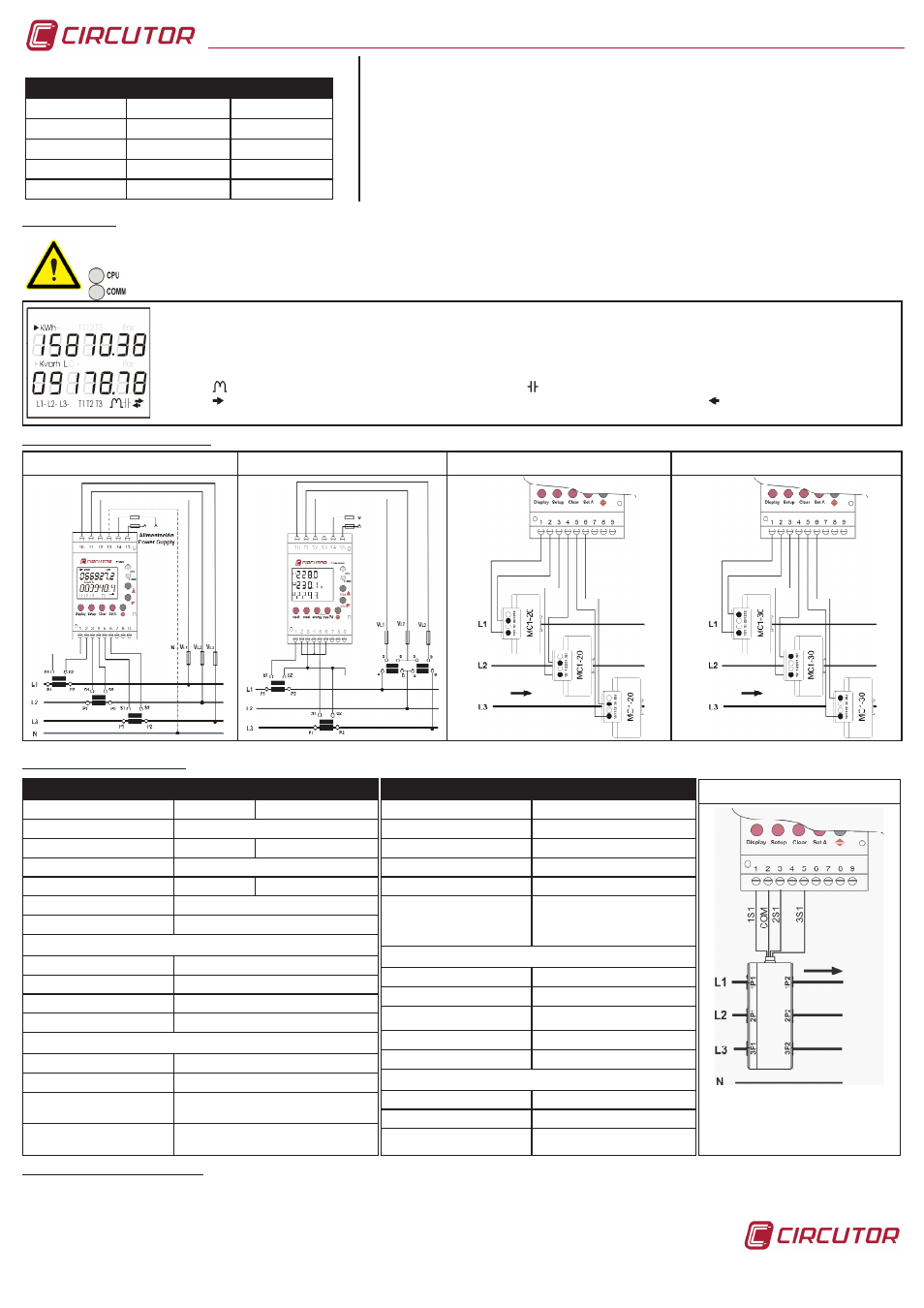

8. CONEXIONADOS (SEGUN MODELO)
9. CARACTERISTICAS TÉCNICAS
EDMk-ITF-RS485-C2 Conversor serie Conversor Ethernet
M31751 M54090 M54033
BORNES RS-485 BORNES RS-485 RS-485 / RS-232
A (+) 1 (A) A
B (-) 2 (B) B
S (GND) 5 (GND) S
10. SERVICIO ASISTENCIA TÉCNICA.
En caso de duda sobre el funcionamiento o avería, ponerse en contacto con el servicio técnico de CIRCUTOR, SA.
SERVICIO DE ASISTENCIA TÉCNICA (ESPAÑA):
902449459
.
CIRCUTOR, SA. – Servicio postventa.
Vial Sant Jordi s/n
08232 Viladecavalls, Barcelona
Manual EDMk
M98204801-01-12A
CIRCUITO DE ALIMENTACIÓN TIPO C.A. TIPO C.A. Y C.C.
Monofásica 230 V c.a. 85..265 V c.a. / 95...300 V c.c.
Tolerancia tensión -15 %... +10 %
Frecuencia 45...65 Hz 0...65 Hz
Consumo máximo 5 V·A
Temperatura de trabajo -20 ºC...+60 ºC -20 ºC...+60 ºC
Humedad (sin condensación) 5 %...95 %
Altitud máxima 2.000 m
CARACTERÍSTICAS MECÁNICAS
Material caja Plastico VO autoextinguible
Protección equipo montado (frontal) IP 51
Protección equipo sin montar (laterales) IP 31
Dimensiones (mm) 85 x 52 x 70 (3 módulos)
CLASE
Clase en energía activa Clase 1 - EN62053-21
Clase en energía reactiva Clase 2 - EN62053-23
NORMAS
EN62052-11, EN62053-21, EN62053-23,
EN61010-1
PROTECCIÓN
Categoría III EN61010-1. Protección al choque
eléctrico por doble aislamiento clase II.
CIRCUITO DE MEDICIÓN
Tensión nominal 300 V c.a. f-N / 500 V c.a. f-f
Frecuencia 45...65 Hz
Corriente nominal .../5A, .../1A ó en modelo MC .../250mA
Sobrecarga permanente 1,2 In
Consumo circuito tensión por fase 0,3 V·A
Consumo circuito de corriente
por fase y modelo.
0,3 V·A en modelo .../5 A
0,3 V·A modelo MC .../250 mA
0,06 V·A en modelo .../1 A
CARACTERÍSTICAS TRANSISTORES DE SALIDA DE IMPULSOS
Tipo colector abierto optoaislado NPN
Tensión máxima de maniobra 24 V c.c.
Intensidad máxima de maniobra 50 mA
Frecuencia máxima 5 imp / s
Duración impulsos 50 ms
CONEXIONADO SALIDAS TRANSISTOR
Salida 1 Terminales 9 - 8
Salida 2 Terminales 7 - 8
VALOR MÁXIMO CONTADOR 9999999 kW
3 ó 4 hilos (baja tensión) 3 hilos 2TC-2TT MC1-20 (ejemplo 200 A) MC1-30 (ejemplo 500 A)
Modelo MC-3
El display del Contador de energía EDMk está dividido en dos áreas de visualización: la primera de ellas (en la parte superior) muestra el valor de los contadores de energía
(Energía Activa y Energía Reactiva Inductiva o Capacitiva), y la segunda, muestra la medida, en tiempo real, que está realizando el contador en ese preciso momento.
El led CPU indica que el equipo está alimentado y funciona correctamente mediante un parpedeo intermitente cada segundo.
El led COMM parpadea rápidamente en intervalos variables cada vez que el dispositivo está recibiendo o enviando información através de su puerto RS-485
