3.4.- ESQUEMA DE CONEXIONADO
La conexión entre el CEM M-ETH y la red Ethernet debe llevarse a cabo mediante cable de
par trenzado (100Base-TX: 100Mbit/s sobre dos pares de hilos de Categoría 5 o superior ).
La longitud de segmento para los cables 100Base-T, 10BaseT y 1000Base-T está limitada a
100 m.
PC
CEM M-ETH
Alimentación
Power Supply
Ethernet
Ethernet

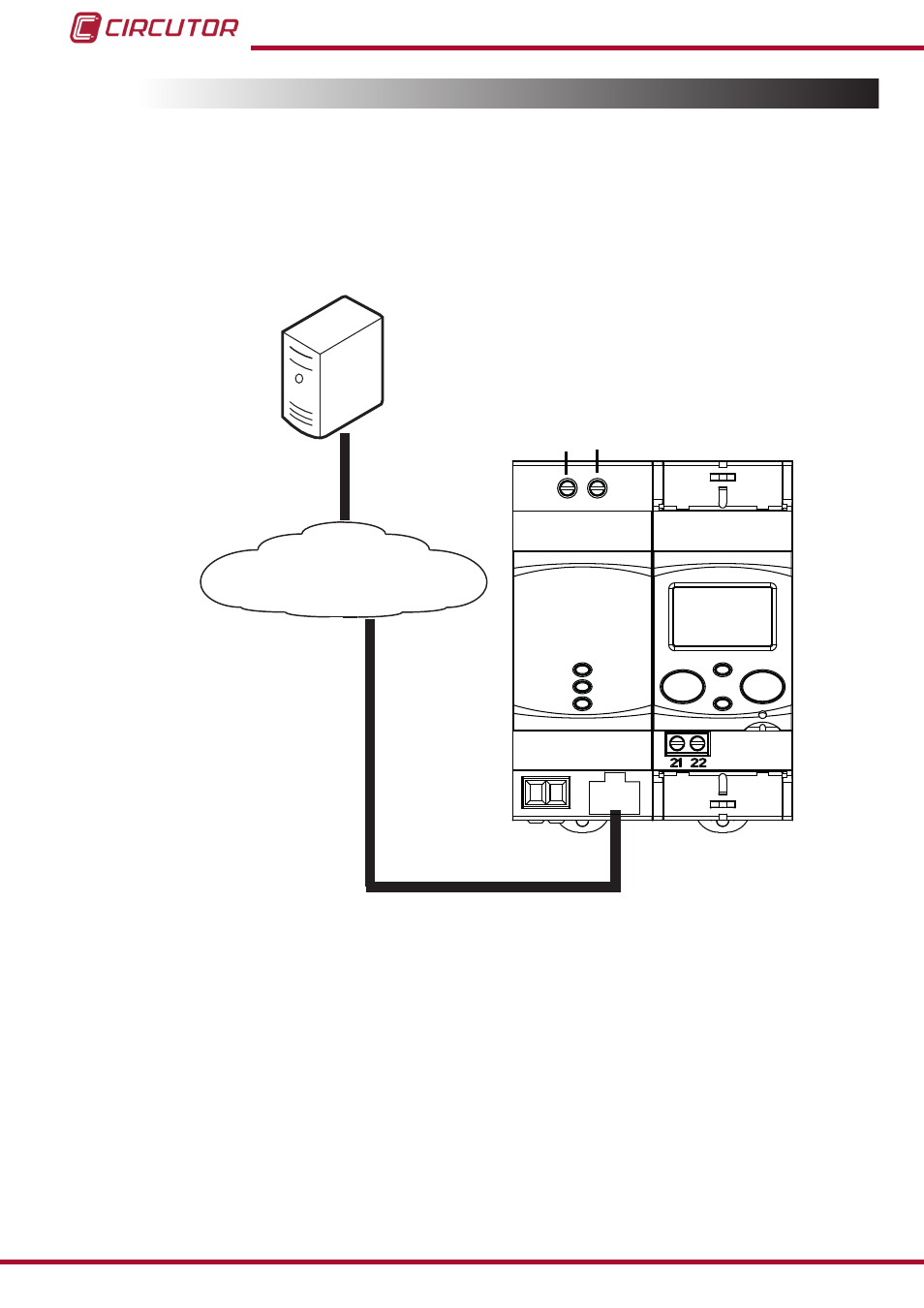

Figura 4: Esquema de conexionado CEM M-ETH�
