3.4.- ESQUEMA DE CONEXIONADO
La composición del cable RS-485 debe llevarse a cabo mediante cable de par trenzado con
malla de apantallamiento, con una distancia máxima entre el
CEM M-RS485 y la unidad master
de 1200 metros de longitud.
En dicho bus se pueden conectar un máximo de 32 equipos.
Para la comunicación con la unidad master, debe utilizarse un conversor inteligente de
protocolo de red RS-232 a RS-485.
PC
B(-)
A(+)
RS-485
CEM M-RS485
Alimentación
Power Supply
A(+)
B(-)
RS-232 / USB / Ethernet / Profibus ...
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

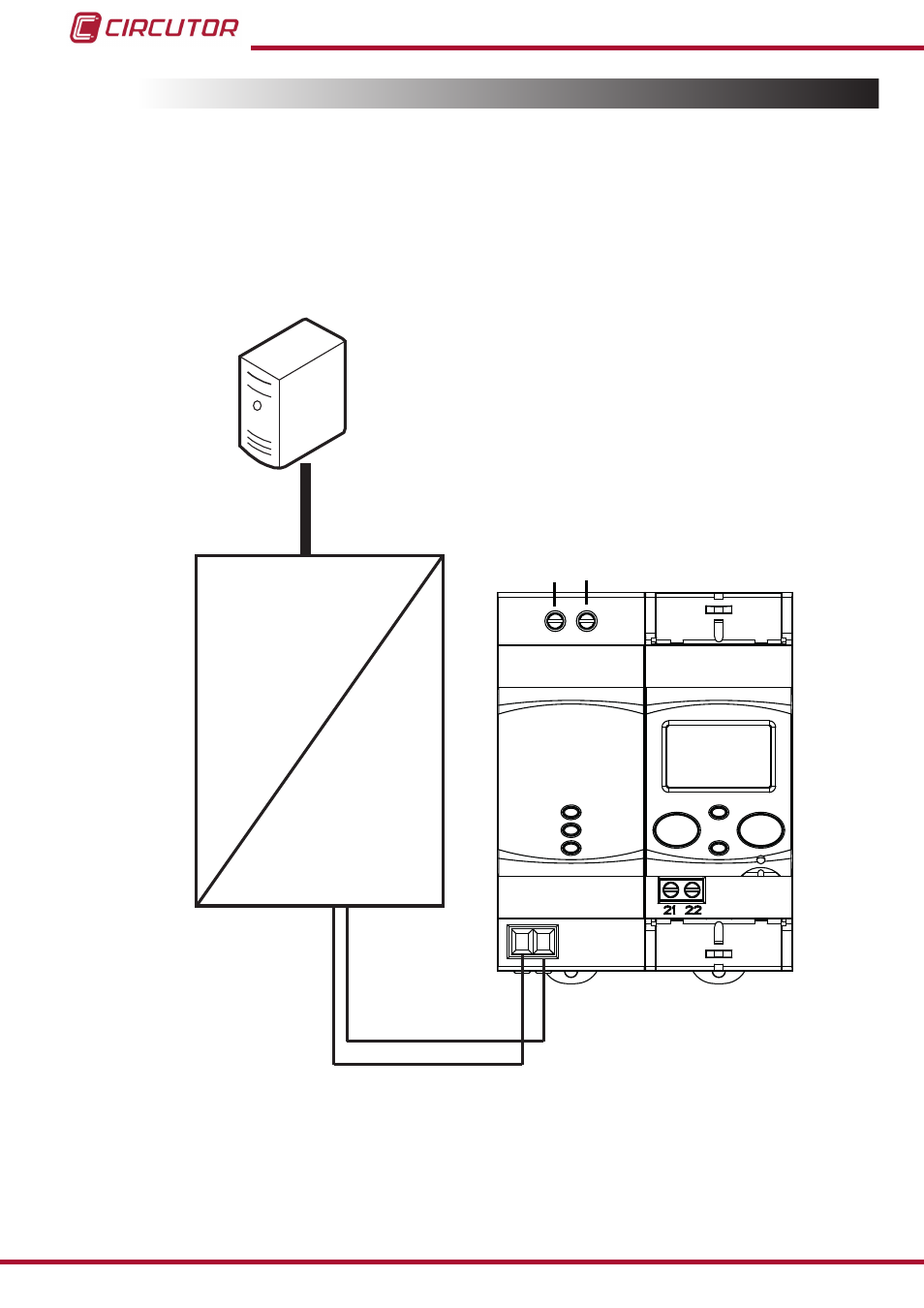

Figura 4: Esquema de conexionado CEM M-RS485�
