--------- PINZA AMPERIMÉRICA MULTÍMETRO CPM -------- Pag Nº 16
-
3.2.6.- Prueba de diodos
1. Conecte la punta de prueba negra al terminal COM [4] y
la punta de prueba roja al terminal [5].

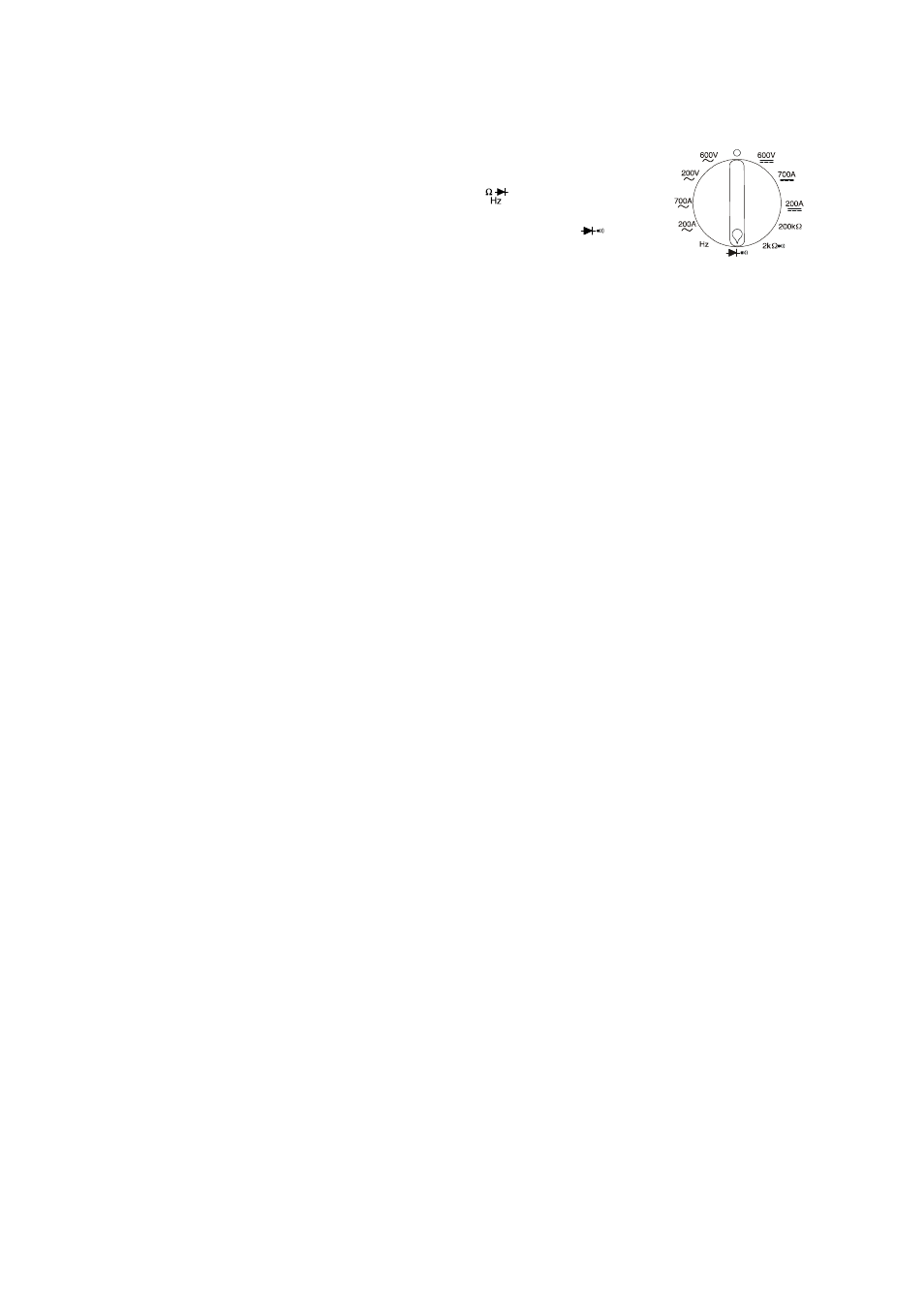

2. Sitúe el conmutador rotativo [1] en la posición “ “ .
3. Desconecte la alimentación del circuito bajo prueba.
4. Conecte la punta de prueba negra al lado negativo (-) del diodo y la punta
de prueba roja al lado positivo (+). Normalmente la tensión directa de un
buen diodo de silicio es de 0,6 V.
5. Al invertir las puntas de prueba, si el diodo es bueno, aparecerá “OL” en el
display [1] y, si el diodo es defectuoso, 000 u otro valor.
6. Si el diodo está abierto, aparecerá la indicación “OL” en ambas direcciones.
7. Si se mide el diodo en un circuito y se obtiene una medida baja para ambas
direcciones de medida, la unión debe estar en paralelo con una resistencia
inferior a 1 k
Ω. En este caso debe desconectarse el diodo del circuito para
realizar una medida exacta.
