--------- MEDIDOR DE RESISTENCIA DE TIERRA T-3V ------- Pag Nº 6
-
3.2.- Utilización
Antes de proceder a efectuar mediciones lea el apartado Prescripciones de
Seguridad.
Conexión de las puntas de prueba:

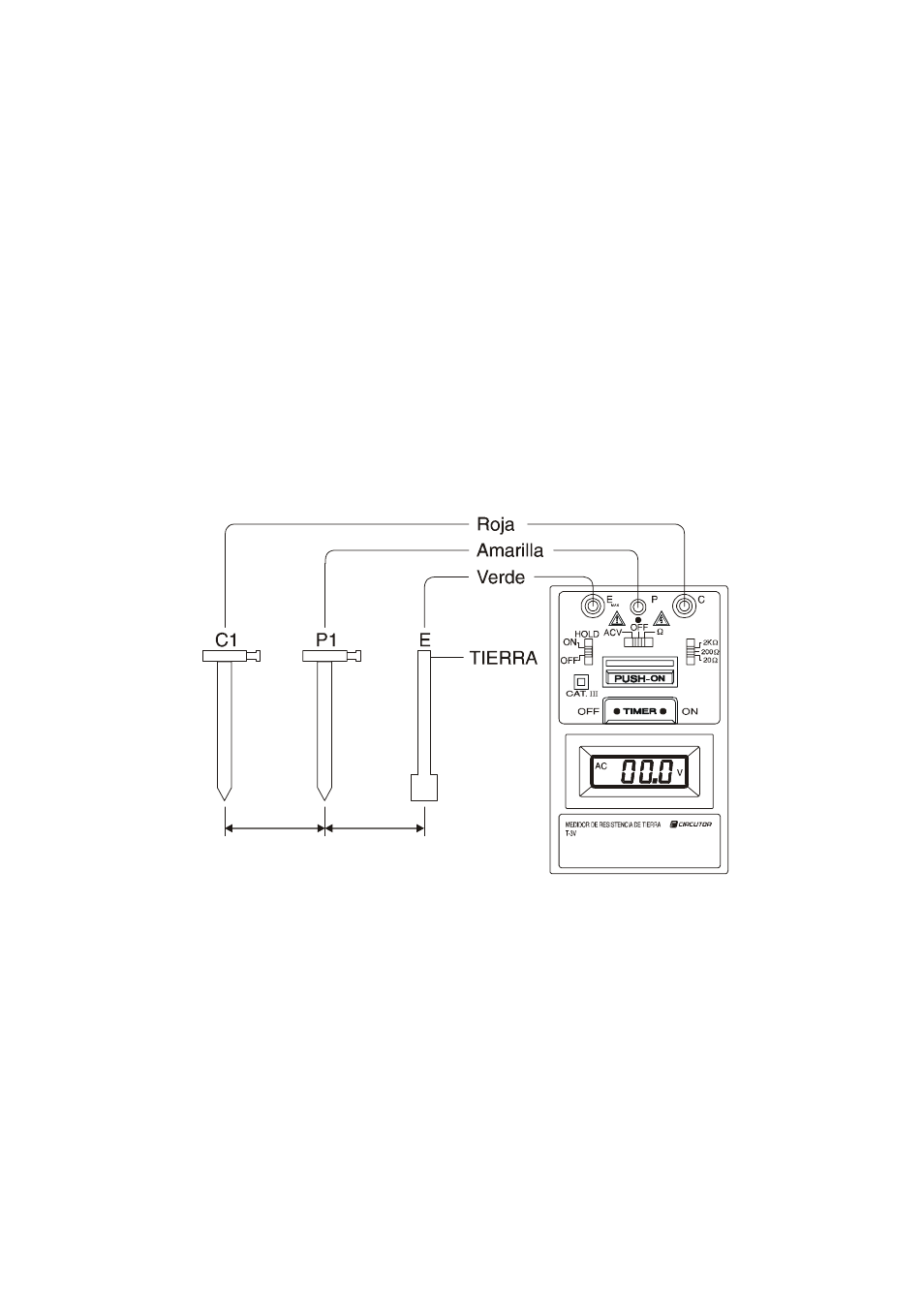

Conecte las puntas de prueba verde, amarilla y roja a los terminales E, P y C
con las piquetas de tierra P1, C1 introducidas en el suelo "en línea recta"
(véase figura).
Coloque el conmutador de funciones [7] en la posición ACV y asegúrese de
que la lectura de tensión es inferior a 10 V AC, de lo contrario no puede
asegurarse la precisión de medida de la resistencia de tierra.
Si al apretar el pulsador de operación PUSH-ON [9] el indicador de
funcionamiento [2] no se enciende, querrá decir que existe un circuito abierto
entre las puntas de prueba.
200V
~
5 10m
~
5 10m
~
Coloque el conmutador de escala [8] en la escala adecuada y el conmutador de
funciones [7] en la posición "
Ω". Luego pulse la tecla PUSH-ON [9] y TIMER
ON [10] al mismo tiempo y lea el valor en el indicador.
NOTA: Cuando ninguno de los terminales E, P y C esté conectado a las puntas
de prueba, es normal una lectura entre 300 y 600 (en la función Ω,
escala 2 k Ω).
