conFiGUración DE pin DE La tarjEta SiM

5.

Para operar el

ZDUE-GSM-pLUS-V, necesitará una tarjeta SIM de conexión

3 V del operador de la red GSM. Establezca una de las 8 posibilidades para

el número PIN de la tarjeta SIM que configurar con los conmutadores DIP

[3:5].

inSErción DE tarjEta SiM

6.

Inserte la tarjeta SIM de la siguiente forma:

Abra el soporte de la tarjeta SIM presionando suavemente la tapa hacia

el borde del dispositivo, levántelo e inserte la tarjeta SIM en la ranura del

soporte. Los contactos dorados de la tarjeta SIM tienen que apoyar sobre

los contactos dorados del soporte cuando se cierra el soporte. Cierre la

tapa del soporte de la tarjeta SIM y bloquéela presionándolo suavemente

hacia el centro del dispositivo. Al encajar en su lugar, notará un clic.

Vuelva a colocar ahora la tapa del dispositivo y la tapa cubrebornes.

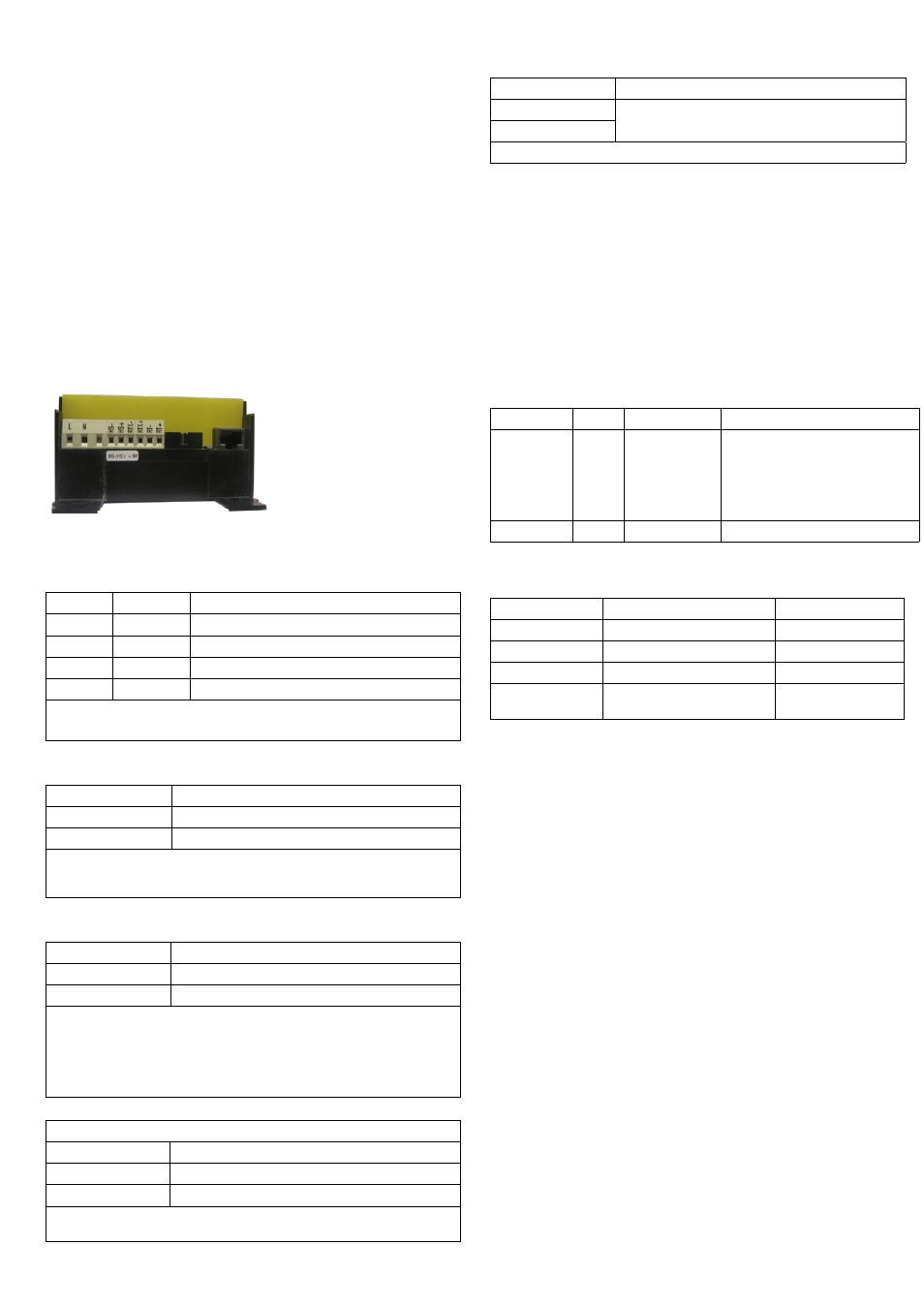

conExión DEL DiSpoSitiVo

7.

Conecte primero el medidor al dispositivo y a continuación, conecte la fuente

de alimentación

El dispositivo está equipado con 3 interfaces distintas del medidor. Sólo

puede utilizar una al mismo tiempo.

interfaz rS-232 (rj45- jack)
PIN

Señal

Descripción

2

DCD

Salida: activa para conexión GSM

4

GND

Tierra / Neutro

5

TXD

Salida ; datos al contador

6

RXD

Output: datos del contador

Señales y niveles de acuerdo con V.24 / V.28.

Todos las demás entradas están reservadas

interfaz rS-485 (bloque de terminales):
Señal

Descripción

RT-

Señal negativa de la interfaz RS-485

RT+

Señal positiva de la interfaz RS-485

Cable dual de la interfaz RS-485 para conectar hasta 32 equipos. La conexión al bus ter-

mina en Z=120 Ω (nominal) (RT+ a RT-) y la longitud del cable está limitada a 1000 m.

interfaz cL1 (bloque de terminales):
Señal

Descripción

RTX-

Señal negativa de la interfaz CL1

RTX+

Señal positiva de la interfaz CL1

Interfaz eléctrica de 20 mA (bucle de corriente) para conectar medidores con la interfaz

de la fuente de alimentación de acuerdo con DIN EN 62056-21. Puede conectar aproxi-

madamente 4 metros a esta interfaz.

Importante:

Si no utiliza la interfaz CL1, inserte el puente [H]. De lo contrario, las demás interfaces

no funcionarán.

Fuente de alimentación auxiliar (bloque de terminales):
Señal

Descripción

HS-

Polo negativo de la fuente de alimentación

HS+

Polo positivo de la fuente de alimentación

Fuente de alimentación auxiliar de 12 V / máx. 100 mA

La fuente de alimentación auxiliar no está disponible

Fuente de alimentación (bloque de terminales):
Señal

Descripción

L

AC: U

nom

= 100 ... 230 Vca

DC: U

nom

= 60 ... 100 Vcc

N
I

nom

= 42 ... 84 mA

conExión DE La antEna

8.

La antena se conecta al enchufe de antena tipo FME. La antena debe estar

instalada para garantizar una calidad adecuada de la señal. Asegúrese de

que no haya ningún objeto metálico (p.ej. cemento reforzado) junto a la

antena, ya que producirá un efecto adverso sobre la calidad de la señal.

Respete las instrucciones de seguridad que aparecen en las primeras sec-

ciones del manual al instalar la antena. ¡Acuda a un profesional cualificado

para realizar la instalación! Asegúrese de que se respeten las instrucciones

incluidas con su antena.

DioDoS DE EMiSión DE LUZ (LED)

9.

LED de estado LED (A) Verde encendido

Alimentación disponible

GSM status /

error

LED (D) Naranja intermi-

tente

Error, p.ej. error de PIN (3,75 s encendi-

do 1250 ms apagado)

Búsqueda de red

Potencia de campo (1...4 parpadeos

cada 250 ms en durante 2 s)

Naranja encendido GSM-Connect

conExionES

10.

RJ 45 ( Modem)

DB9 Hembra RS-232 (CWT)

R11 (CWT)

PIN 4

5

PIN 1 Y 6 (Puente)

PIN 5

2

PIN 2

PIN 6

3

PIN 3

Puente 4 – 6

Puente 7 -8

tEcHnicaL SErVicE

11.

CIRCUTOR SAT: 902 449 459 (SPAIN) / (+34) 937 452 900

(rest of the world)

CIRCUTOR SA - Servicio Posventa

Vial Sant Jordi, s/n

08232 - Viladecavalls (Barcelona)

Tel: (+34) 937 452 900 - Fax: (+34) 937 452 914

e-mail : [email protected]

Código manual: M98228701-01_09A
