LM50-TCP+
M98231601-01-11A.doc
3.- Software de testeo MBUS
Con el dispositivo LM50-TCP+ se suministra un
software de MSDOS cuya función principal es el
testeo de las comunicaciones con el dispositivo. El
software, al igual que la configuración del dispositivo,
puede trabajar con diferentes protocolos de red y a
un puerto determinado. Su nombre es MBUS.
Para utilizar el programa, grabe el fichero mbus.exe
en una carpeta accesible desde MSDOS y use dicho
ejecutable atendiendo a los requerimientos del
protocolo de red configurado en el dispositivo.
3.1.- Advertencias
Para establecer la comunicación con el dispositivo
LM50-TCP+ asegúrese que el equipo está
alimentado y conectado a la Red de Área Local
(LAN) desde la cual va a realizar el envío de las
tramas Modbus. De igual modo, compruebe que su
ordenador o red Ethernet no dispone de un firewall o
sistema de seguridad que le impida trabajar en
dichos protocolos de red y a los puertos
configurados en el dispositivo.
A continuación se muestran en cursiva los ejemplos
de envío de comandos Modbus en los diferentes
protocolos de red (UDP/TCP/ModbusTCP).
3.2.- Comunicación UDP (u)
Configurado el dispositivo LM50-TCP+ en protocolo
UDP y a un puerto determinado (en el ejemplo 10001),
a continuación mostramos un ejemplo de uso del envío
del comando Modbus.
Ejemplo de comando de lectura correspondiente al valor del
registro correspondiente a la entrada digital 2 (0082Hex).
c:\>mbus u172.16.4.130 p10001 010400820002
010400820002 CRC
01040400000000 CRC 100.00%
donde: 172.16.4.130 Dirección IP LM50-TCP+
10001 Puerto UDP LM50-TCP+
100% Respuesta OK
3.3.- Comunicación TCP (t)
Configurado el dispositivo LM50-TCP+ en protocolo
TCP y a un puerto determinado (en el ejemplo 10001),
a continuación mostramos un ejemplo de uso del envío
del comando Modbus.
Ejemplo de comando de lectura correspondiente al valor del
registro correspondiente a la entrada digital 2 (0082Hex).
c:\>mbus t172.16.4.130 p10001 010400820002
010400820002 CRC
01040400000000 CRC 100.00%
donde: 172.16.4.130 Dirección IP LM50-TCP+
10001 Puerto TCP LM50-TCP+
100% Respuesta OK
3.4.- Comunicación Modbus/TCP (x)
Configurado el dispositivo LM50-TCP+ en protocolo
Modbus/TCP y al puerto 502, a continuación
mostramos un ejemplo de uso del envío del
comando Modbus.
Ejemplo de comando de lectura correspondiente al valor del
registro correspondiente a la entrada digital 2 (0082Hex).
c:\>mbus x172.16.4.130 p502 010400820002
1F1000000006010400820002 CRC
1F100000000701040400000000 CRC 100.00%
donde: 172.16.4.130 Dirección IP LM50-TCP+
502 Puerto Modbus/TCP
100% Respuesta OK
3.5.- Software Power Studio Scada
CIRCUTOR dispone del software PowerStudio,
desde donde podrá visualizar en tiempo real todos
los datos procedentes del dispositivo LM50-TCP+ .
Descárguelo en
www.circutor.com .
4.- CARACTERÍSTICAS TÉCNICAS
Características entradas:
- Tipo:
- Corriente máxima de activación:
- Tiempo mínimo de pulso Ton / T off:
Libre de tension opto aislada (contacto seco)
50 mA
50 ms / 50 ms Circuito de alimentación :
- Monofásica (fase – neutro) A1 – A2 :
- Frecuencia :
- Consumo máximo :
- Temperatura de trabajo :
- Humedad (sin condensación) :
85…265 VAC / 120…374 VDC
47…63 Hz
5…8 V—A
-10 …..+ 60 ºC
5 ….. 95 %
Características mecánicas:
- Material caja:
- Grado de protección del equipo:
- Dimensiones (mm):
- Peso:
- Altitud máxima de funcionamiento:
Plástico UL94 - V0 autoextinguible
IP 20
158,2 x 57,75 x 90 mm (8 módulos)
320 gramos
2.000 metros
Simbología LED:
- Power
- RX en parpadeo
- TX en parpadeo
- FULL/HALF (Ethernet)
- ACTIVITY
- 10M/100M
- LINK
Equipo alimentación y actividad de CPU
Actividad en la recepción de tramas RS485
Actividad en la emisión de tramas RS485
Verde: Conexión Full Duplex / Ambar: Half
Duplex
Actividad en el puerto Ethernet
Verde: Velocidad 100Mb/s / Ambar: 10Mb/s
Ha establecido conexión física con la red
Ethernet
Interface de Red:
- Tipo:
- Conector :
- Protocolos de red:
Ethernet 10BaseT / 100BaseTX autodetectable
RJ45
TCP / UDP / MODBUS TCP / HTTP
Interface Serie:
- Tipo:
- Velocidad de transmisión (configurable):
- Bits de datos:
- Paridad:
- Bit de stop
RS485 tres hilos (A/B/S)
4800, 9600,19.200, 34.800, 57.600, 115.200 bps
8
Sin paridad, par, impar
1 / 2
Seguridad:
Categoría de instalación Clase III / EN61010 Protección al choque eléctrico por doble aislamiento
clase II. El equipo debe conectarse a un circuito de alimentación protegido con fusibles tipo gl
según IEC 269 o tipo M, con valores comprendidos entre 0,5 y 1A. Debe estar provisto de un
interruptor magnetotérmico, o equivalente, para poder desconectar el equipo de la red de
alimentación. La sección mínima del cable de alimentación será de 1mm
2 .
Normas :
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5
CE

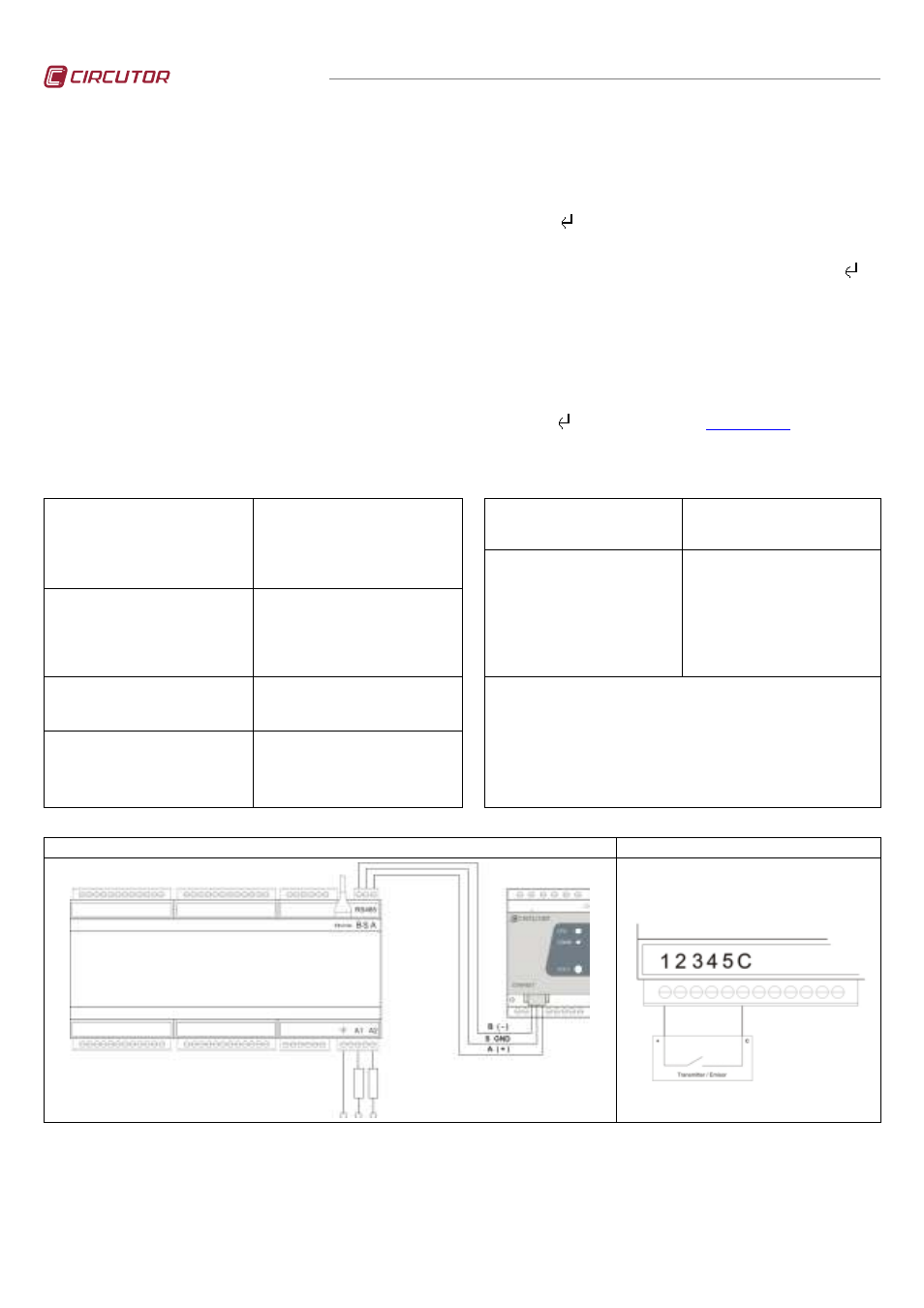

5.- CONEXIONADO
DETALLE CONEXIONADO ALIMENTACIÓN Y COMUNICACIÓN RS485 (EQUIPOS ESCLAVOS) DETALLE ACTIVACIÓN ENTRADA DIGITAL 1
6.- SERVICIO TECNICO
En caso de cualquier duda de funcionamiento o avería del equipo avisar al servicio técnico de CIRCUTOR, SA
CIRCUTOR, SA - Servicio de Asistencia Técnica
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), ESPAÑA
Tel: 902 449 459 (España)
Tel: (+34) 93 745 29 00 (fuera de España)
email:
[email protected]
