CVM-NRG96
M9817250120-01-05A
35

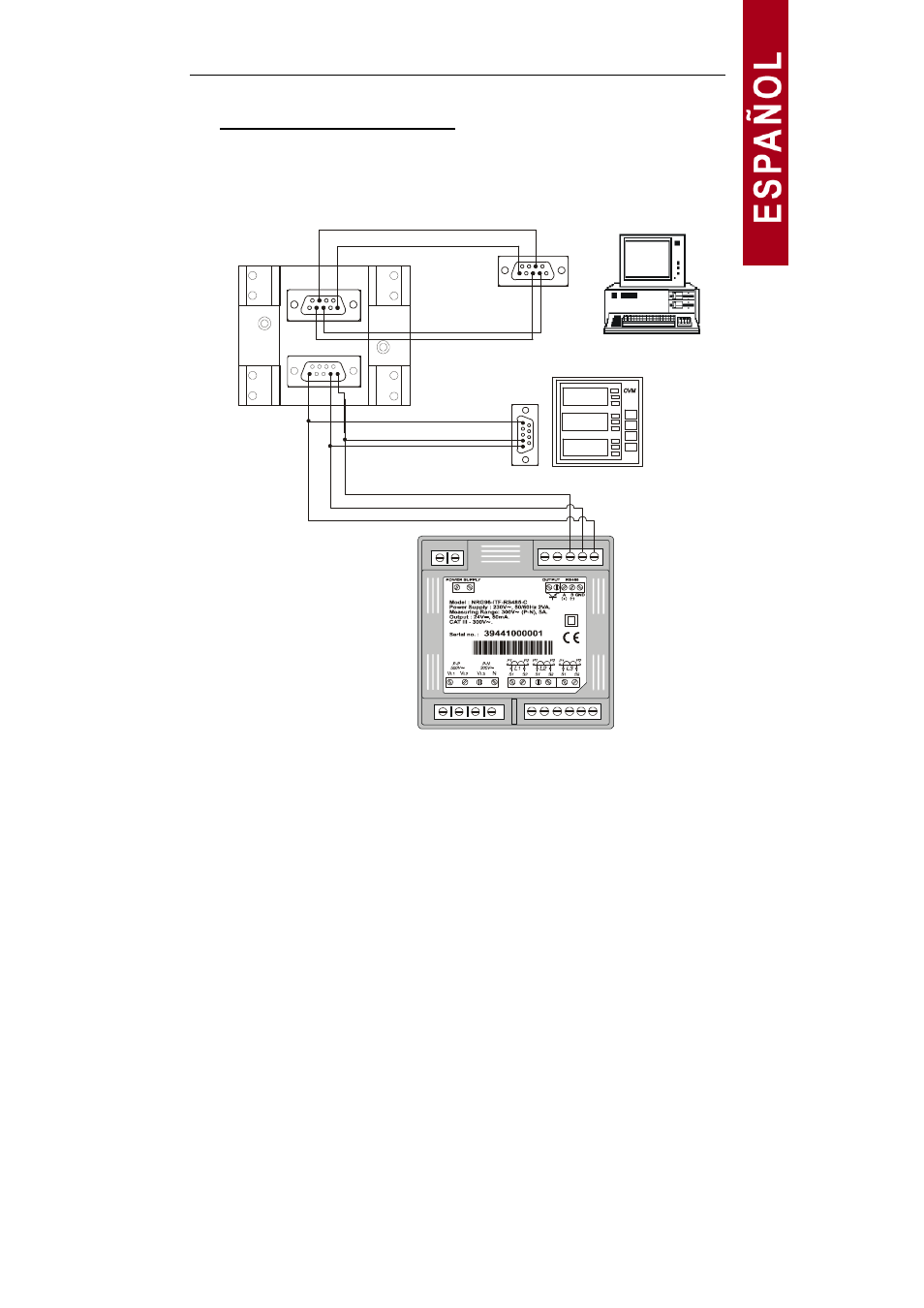

Conexionado del BUS RS485
La composición del cableado RS485, se deberá llevar a cabo mediante cable de
par trenzado con malla de apantallamiento (mínimo 3 hilos), con una distancia
máxima entre el CVM-NRG96 y la unidad master de 1.200 metros de longitud.
En dicho Bus podremos conectar un máximo de 32 analizadores CVM-NRG96.
A
1
A
2
5
1
2
B ( - )
A ( + )
C GND
5 1 2
7 5
2 3
5 7
3 2
RS-485
RS-232
CONVERTIDOR
DB-9
RS-232 / RS-485
PC
CVM-NRG 96
Para la comunicación con la unidad master, deberá utilizarse el Conversor
Inteligente de Protocolo de Red RS232 a RS485 (M54020 Conversor
Inteligente). Con dicho conversor no es necesario utilizar la conexión del Pin 7,
en la parte RS232.
