______________________________________________________________________________ POWER NET
M98146001-01-11C

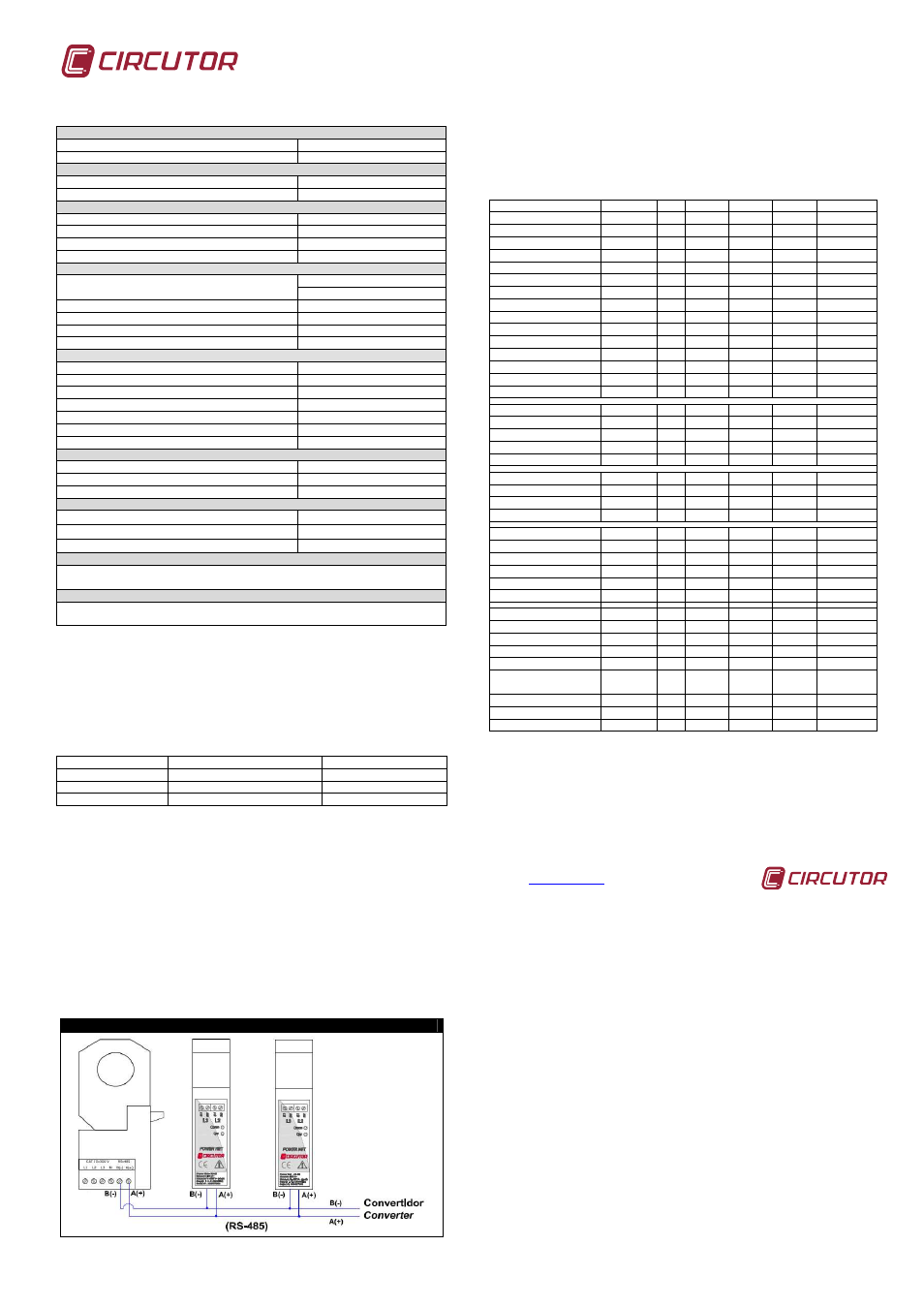

5 CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS
Medidas corriente según modelo TC
WG-35
50 / 100 / 250 (A)
WG-70 500 / 1000 (A)
Características eléctricas
Tensión máxima
720 V c.a
Tensión de aislamiento 3.000 V c.a
Circuito de alimentación:
L1-L2
400 V c.a. AC
Tolerancia tensión -15 % / +10 %
Frecuencia 50…60 Hz
Consumo 4,2 VA
Circuito de medida:
300 V c.a AC (f-n)
Tensión nominal
520 V c.a. AC (f-f)
Frecuencia 45…65 Hz
Corriente nominal (según transformador)
Sobrecarga permanente 1,2 In
Consumo circuito tensión 0,75 V·A
Mecánicas y medioambientales
Material
Plástico V0 autoextinguible
Protección IP 20
Dimensiones (mm) 165 x 73 x 33
Peso 0.220 kg
Temperatura de trabajo -10º…50 º C
Altitud 2.000 metros
Humedad (sin condensación) 5%...95%
Clase Precisión:
Tensión
0.5 % ± 2 dígitos
Corriente 0.5 % ± 2 dígitos
Potencias 1 % ± 2 dígitos
Condiciones de medida. SIN transformadores de corriente y tensión directa
Temperatura
+ 5 º… +45 ºC
Factor de potencia 0,5…1
Margen de medida fondo escala 10...100 %
Seguridad
Categoría III - 300 V c.a. / 520 c.a. EN-61010 Protección al choque eléctrico por
doble aislamiento clase II
Normas
IEC 664, UL 94, VDE 0414 IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-
1, EN 61000-6-3, EN 61000-6-1, EN-61010-1
6 COMUNICACIONES
En la tabla MAPA MODBUS se muestra las direcciones del mapa de memoria de
cada una de las variables que mide y calcula el analizador Power Net y el código
de cada una de ellas.
6.1 CONFIGURACIÓN DE PERIFÉRICO Y VELOCIDAD
Es posible mediante un comando Modbus configurar los equipos. Las posiciones
de memoria que se modifican son las correspondientes a la tabla:
Dirección Modbus Variable que modifica Margen válido
3000, 3001 Número de serie del equipo 0 a 999999999
3002H Numero de periférico 1 a 255
3002L Velocidad del puerto (baudrate) 0= 9600, 1= 19200
El comando Modbus (hex.) a enviar es:
Tx: 00100BB8000306NNNNNNNNPPVVCRC
Rx:
No hay respuesta en modo broadcast
Este comando configura el número de periférico y la velocidad de las
comunicaciones para equipos puestos en una misma red que tienen el número
de periférico por defecto. El comando se envía con número de periférico 0
(broadcast) para que todos los equipos lo interpreten, pero solo realizará el
cambio el equipo que coincida el número de serie que se envía como
parámetro.El número de periférico y la velocidad del puerto de comunicaciones
quedará configurado inmediatamente, sin necesidad de realizar un reset del
equipo.
6.2 ESQUEMA CONEXIONADO RS-485
CONEXION RS-485
En la figura se muestra como conectar un bus de comunicaciones entre varios
equipos Power Net para llevarlos a un convertidor. El convertidor puede ser de
RS-485 a puerto serie RS-232 o a Ethernet dependiendo de la infraestructura de
la instalación. El estándar RS-485 permite como máximo la conexión de hasta
32 periféricos en cada bus.
6.3 MAPA MODBUS
VARIABLE SÍMBOL COD INST MÁX MÍN UNIDAD
Tensión fase V 1 1 00-01 60-61 C0-C1 V x10
Corriente A 1 2 02-03 62-63 mA
Potencia activa Kw 1 3 04-05 64-65 W
Potencia reactiva Kvar 1 4 06-07 66-67 W
Factor de potencia PF 1 5 08-09 68-69 C8-C9 x100
Tensión fase V 2 6 0A-0B 6A-6B CA-CB V x10
Corriente A 2 7 0C-0D 6C-6D mA
Potencia activa Kw 2 8 0E-0F 6E-6F W
Potencia reactiva Kvar 2 9 10-11 70-71 W
Factor de potencia PF 2 10 12-13 72-73 D2-D3 x100
Tensión fase V 3 11 14-15 74-75 D4-D5 V x10
Corriente A 3 12 16-17 76-77 mA
Potencia activa Kw 3 13 18-19 78-79 W
Potencia reactiva Kvar 3 14 1A-1B 7A-7B W
Factor de potencia PF 3 15 1C-1D 7C-7D DC-DD x100
Potencia activa III Kw III 16 1E-1F 7E-7F W
Potencia inductiva III KvarL III 17 20-21 80-81 W
Potencia capacitiva III KvarC III 18 22-23 82-83 W
Cos φ trifásico Cos φ III 19 24-25 84-85 E4-E5 x100
Factor de potencia III PFIII 20 26-27 86-87 E6-E7 x100
Frecuencia (L1) Hz 21 28-29 88-89 E8-E9 Hz x10
Tensión línea L1-L2 V12 22 2A-2B 8A-8B EA-EB V x10
Tensión línea L2-L3 V23 23 2C-2D 8C-8D EC-ED V x10
Tensión línea L3-L1 V31 24 2E-2F 8E-8F EE-EF V x10
%THD V 1 %THDV1 25 30-31 90-91 % x 10
%THD V 2 %THDV2 26 32-33 92-93 % x 10
%THD V 3 %THDV3 27 34-35 94-95 % x 10
%THD I 1 %THDI1 28 36-37 96-97 % x 10
%THD I 2 %THDI2 29 38-39 98-99 % x 10
%THD I 3 %THDI3 30 3A-3B 9A-9B % x 10
Energía activa Kwh III 31 3C-3D Wh
Energía reactiva Ind. KvarhL III 32 3E-3F Wh
Energía reactiva Cap. KvarhC III 33 40-41 Wh
Potencia aparente III KvaIII 34 42-43 A2-A3 W
Máxima demanda Md(Pd) 35 44-45 A4-A5 W/VA/mA
Corriente trifásica
(media) I_AVG 36 46-47 A6-A7 mA
Corriente de neutro In 37 mA
Máxima demanda I2 Md(Pd) 42 52-53 B2-B3 mA
Máxima demanda I3 Md(Pd) 43 54-55 B4-B5 mA
