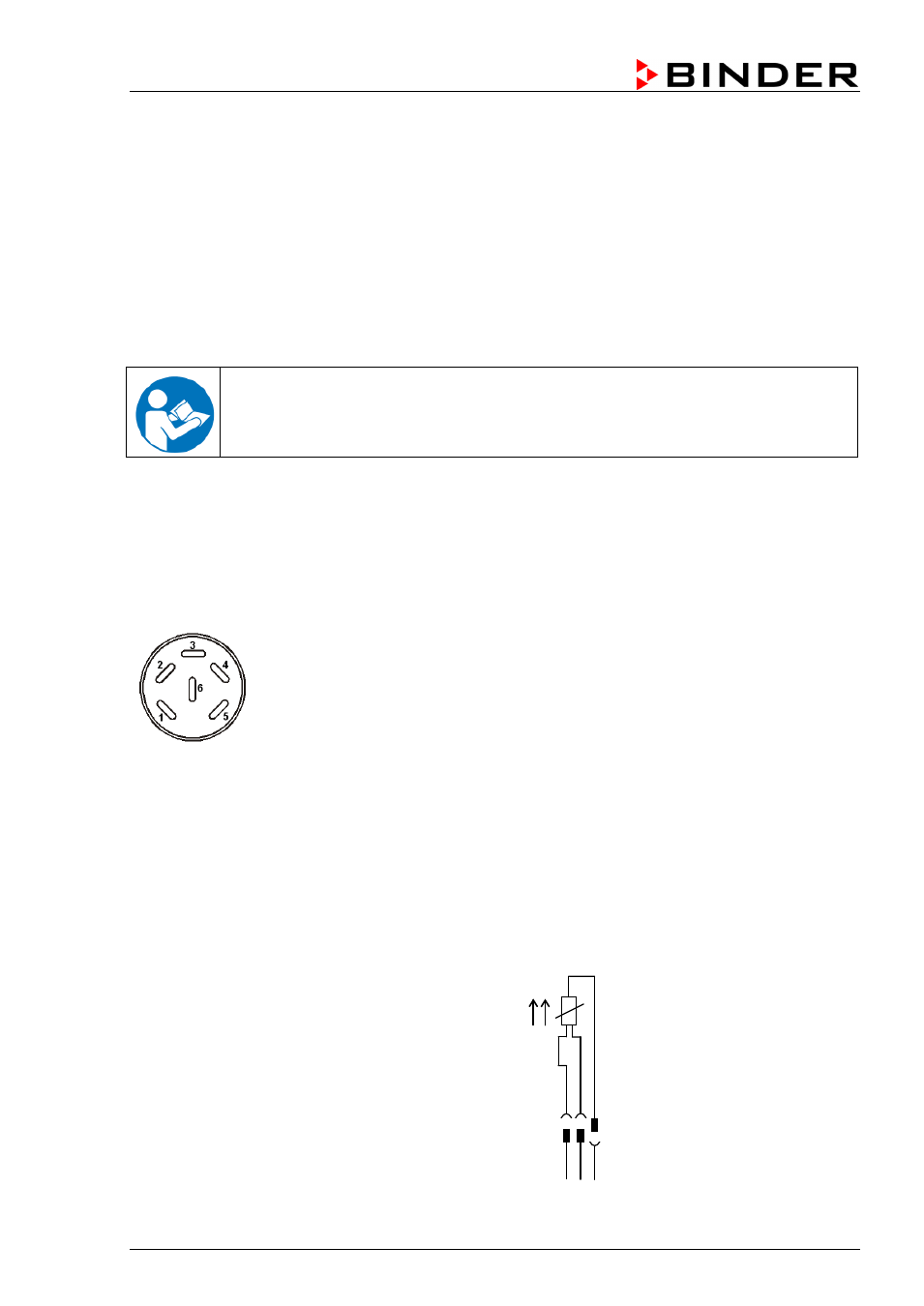

BF (E1) 02/2015 página 33/52
8.3 Data Logger kits (opción)
Los registradores de datos BINDER Data Logger ofrecen un sistema de medición independiente a largo
plazo de la temperatura. Tienen un teclado y una gran pantalla LCD, funciones de alarma y reloj en
tiempo real. Los datos de medición se registran en el registrador de datos y pueden ser leídos después
de la medición a través de la interfaz RS232 del registrador de datos. El intervalo de medición es
programable, hasta 64.000 valores de medición se almacenan. Para leer los datos sirve el “Data Logger
Evaluation Software“. Un protocolo combinado de alarma e de estado se puede enviar directamente a
una impresora en serie.
Para BD: Data Logger Kit T 220: Rango de temperatura de -90 °C a +220 °C.
Para ED/FD: Data Logger Kit T 350: Rango de temperatura de 0 °C a +350 °C.
Instrucciones detalladas acerca la instalación y operación del BINDER Data Logger
encontrarán en las instrucciones de instalación del artículo número 7001-0204, y las
instrucciones del fabricante original suministrado con el registrador de datos
8.4 Salida analógica para la temperatura (opción)
Con esta opción, el aparato está equipado con una salida analógica 4-20 mA para la temperatura. Esta
salida se puede utilizar para transmitir datos a sistemas o dispositivos externos de registro de datos.
La conexión se lleva a cabo como un conector DIN en la parte posterior del aparato de la siguiente
manera:
SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –
PIN 2: Temperatura +
Rango de temperatura:
0 °C a +100 °C
Se adjunta un conector DIN adecuado.
Figura 7: Configuración del pin del conector DIN para la opción Salida analógica
8.5 Sensor de temperatura Pt 100 adicional (opción)
Con esta opción, a través de un sensor de temperatura Pt 100 fijo o flexible adicional puede registrarse la
temperatura de la cámara interna (Pt 100 fijo) o la temperatura del producto de carga (Pt 100 flexible) por
parte de un sistema de registro independiente con entrada Pt 100. El tubo protector de la punta del
sensor del Pt 100 flexible puede sumergirse también en líquidos.
Datos technicos del sensor Pt 100:
•
Técnica de tres conductores
• Clase B (DIN EN 60751)
• Rango de temperatura hasta 320 °C
• Tubo protector de acero inoxidable 45 mm
Nº material 1.4501
Casquillo LEMO
Enchufe LEMO
Figura 8: Opción Sensor de temperatura Pt 100
1 2 3
1 2 3
2 3
1
