Optoma EH503 - Manual (Página 23)

23

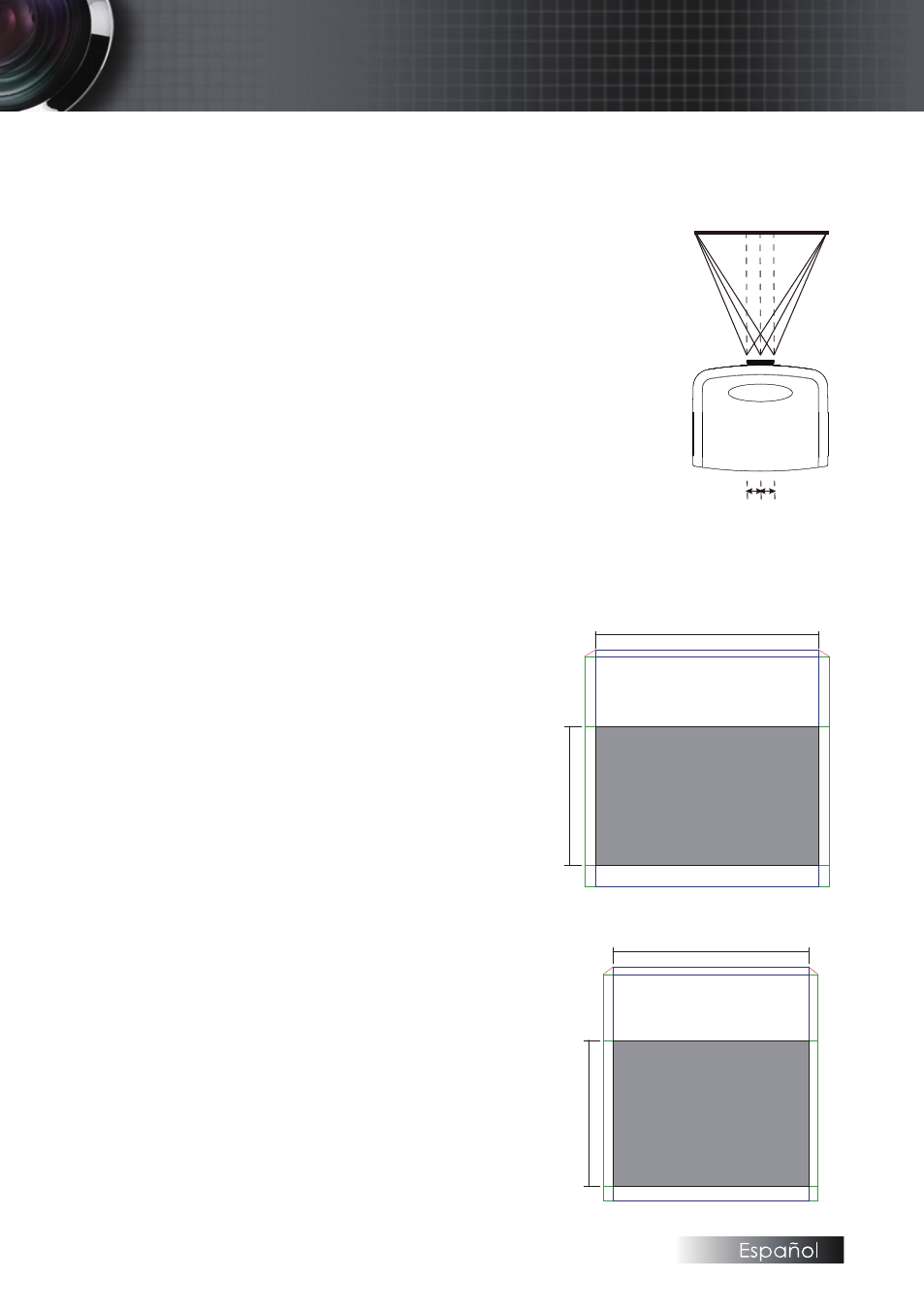

Ajustar la posición horizontal de la imagen
Con la lente en la posición central, la
posición horizontal de la imagen puede
ajustarse a izquierda o derecha hasta
un máximo del 5% de la anchura de la
imagen. Consulte el diagrama de alcance
de desplazamiento de la lente que figura a
continuación para mayor claridad.
Lado Izquierdo
(W/2) x 10% (W/2) x 10%
Lado Derecho
Anchura de la Pantalla
(W)
Diagrama de intervalos de desplazamiento de
la lente
Instalación
W
H
H5%
H50%
H15%
W5% W5%
Cuando el ancho y alto se encuentran en 0 % de posición de
desplazamiento
Desplazamiento hacia arriba máximo de alto = Alto x 55 %
Desplazamiento hacia abajo máximo de alto = Alto x 15 %
Desplazamiento máximo de ancho = Ancho x 5 %
Cuando el desplazamiento máximo de ancho es Ancho x 5 %
Desplazamiento máximo de alto = Alto x 50 %
Cuando el desplazamiento máximo de alto es Alto x 55 %
Desplazamiento máximo de ancho = Alto x 0 %
WXGA / WUXGA
Cuando el ancho y alto se encuentran en 0 % de posición de
desplazamiento
Desplazamiento hacia arriba máximo de alto = Alto x 50 %
Desplazamiento hacia abajo máximo de alto = Alto x 10 %
Desplazamiento máximo de ancho = Ancho x 5 %
Cuando el desplazamiento máximo de ancho es Ancho x 5 %
Desplazamiento máximo de alto = Alto x 45 %
Cuando el desplazamiento máximo de alto es Alto x 50 %
Desplazamiento máximo de ancho = Alto x 0 %
W
H
H5%
H45%
H10%
W5% W5%
XGA
