12

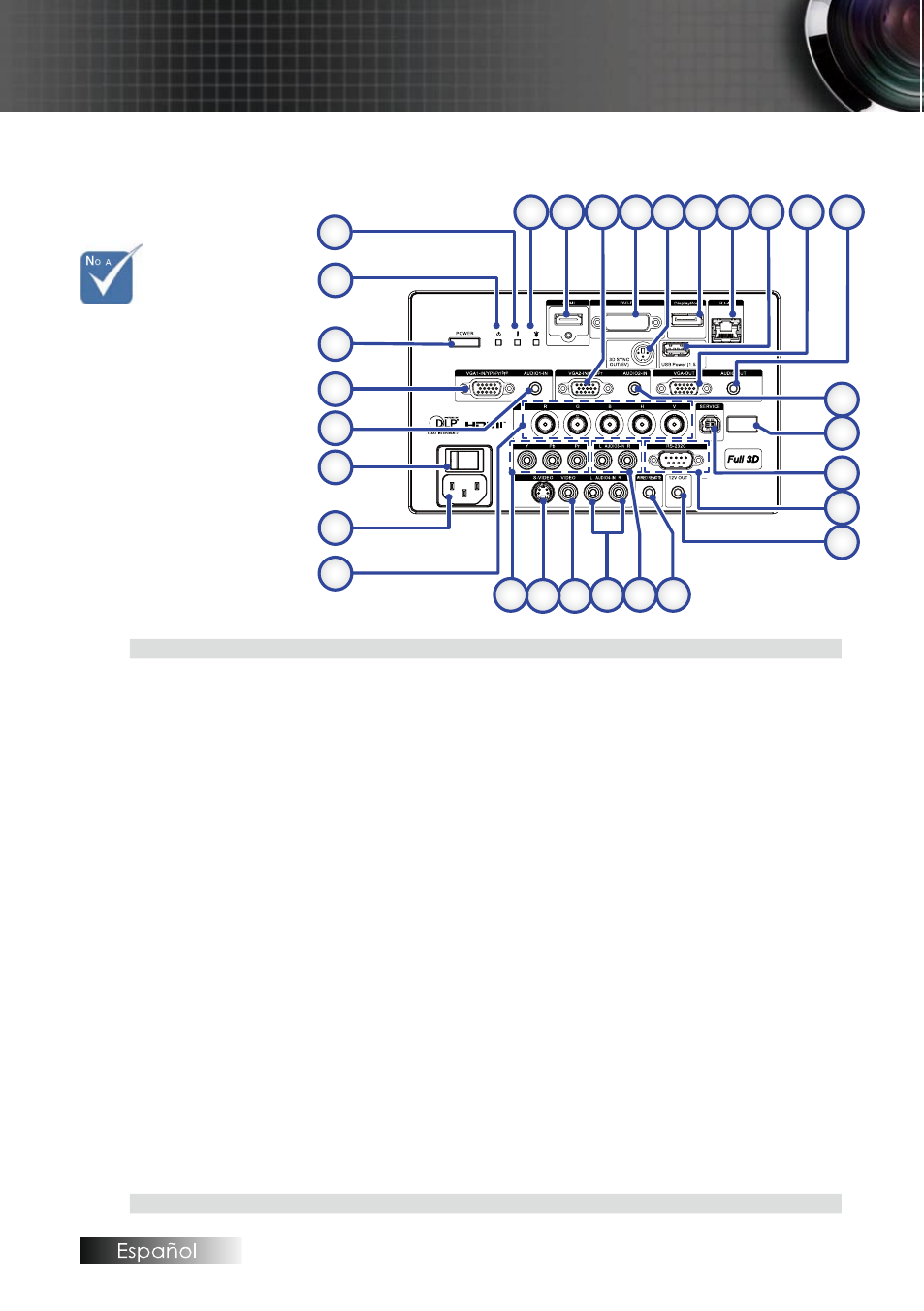

Vista posterior
20 21
1
2 3 5 6 7 8 4
19 17
9 10 11
13
12
14
24
23
25
26
27
28
29
22
15
16
18
v ENTRADA
DE AUDIO2:
Compartida
con la entrada
de audio DVI y
BNC.
1. LED de temperatura 16. Conector A/B de SALIDA de 12 V
2. LED de lámpara 17.
MANDO A DISTANCIA CON CABLE
(conector de 3,5 mm)
3. Conector HDMI 18.
Conectores L/R RCA (YPbPr) de
ENTRADA DE AUDIO
4. Conector VGA 2/ YPbPr 19.
Conectores L/R RCA (Video/S-Video)
de ENTRADA DE AUDIO
5. Conector DVI-D 20. Conector de VÍDEO
6. SALIDA DE SINCRONIZACIÓN 3D 21. Conector S-VÍDEO
7. DisplayPort 22. Conectores YPbPr
8. Conector RJ-45 23. Conectores BNC
9. Alimentación USB 24. Toma de alimentación
10. SALIDA VGA 25. Conmutador de alimentación principal
11.
Clavija de SALIDA DE AUDIO de
3,5 mm
26.
Conector de ENTRADA DE AUDIO
(VGA1)
12.
Conector de ENTRADA DE AUDIO 2
(VGA2)
27. Conector VGA 1/ SCART/ YPbPr
13. Receptor de infrarrojos trasero 28. Botón de encendido
14. MANTENIMIENTO 29. LED de encendido
15. Conector RS-232
Introducción
