Instalación
VGA2-IN/YPbPr
VIDEO 3D SYNC Out(5V)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT
E62405SP
R

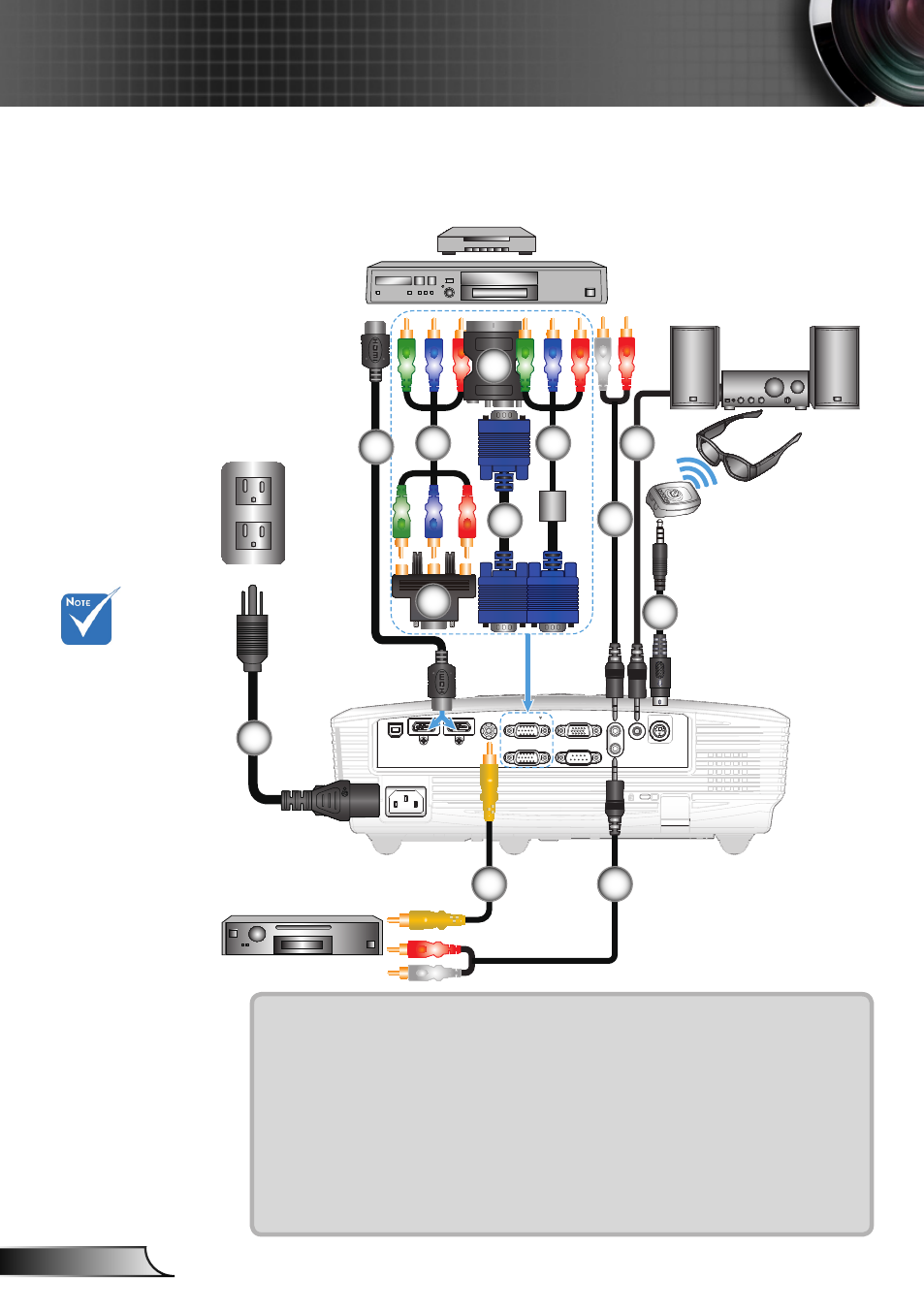

Conectar con las fuentes de vídeo
1................................................................................... Cable de alimentación
2..................................................................................................*Cable HDMI
3........................................................... *Cable de vídeo componentes 3 RCA
4....................................................................................*Adaptador VGA/RCA
5............................................................ *Adaptador EUROCONECTOR/VGA
6................................................................................................... *Cable VGA
7...........................................................................................*Cable VGA/RCA
8.................................................................*Conector de cable de audio/RCA
9..............................................................................*Cable de salida de audio
10...................................................................................*Cable transmisor 3D
11. ....................................................................... *Cable de vídeo compuesto
Salida de vídeo compuesto
Reproductor de DVD,
descodificador, receptor HDTV
1
2
3 7
5
Debido a la ™
diferencia de
aplicación en
función del
país, algunas
regiones pueden
tener accesorios
diferentes.
Para obtener ™
más información
acerca de la
conexión al
transmisor 3D
y a las gafas
3D, consulte las
respectivas guías
del usuario.
Utilice cable ™
HDMI de alta
velocidad para
conectarse al
reproductor 3D
Blue-ray.
(*) Accesorio ™
opcional
Salida de audio
6 8
Gafas 3D
4
9
10
11 8
