13
Español
Instalación

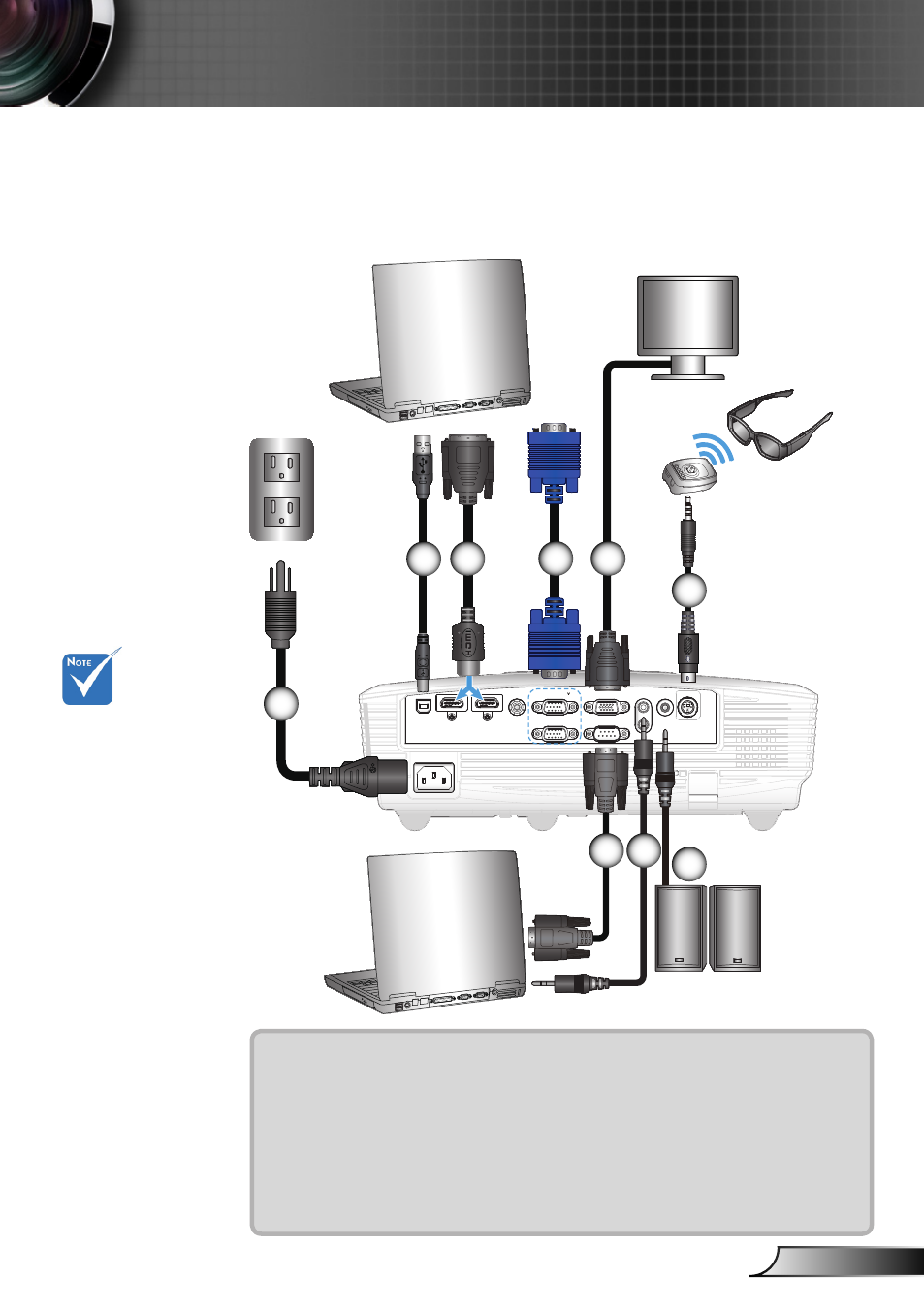

Conectar con un PC/Portátil
Conectar el proyector
VGA2-IN/YPbPr
VIDEO 3D SYNC Out(5V)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT
MOLEX
mo lex
E62405SP
R
1
2 3 5
1................................................................................... Cable de alimentación
2...................................................................... *Cable USB (control del ratón)
3...........................................................................................*Cable DVI/HDMI
4................................................................................................... *Cable VGA
5.................................................................................... *Cable de salida VGA
6.....................................................................................*Cable transmisor 3D
7................................................................................................*Cable RS232
8...........................................................................*Cable de entrada de audio
9..............................................................................*Cable de salida de audio
Debido a las ™
diferentes
aplicaciones
de cada país,
algunas regiones
pueden tener
accesorios diferentes.
(*) Accesorio ™
opcional
7
6
4
8
9
Salida de audio
Gafas 3D
