34
FUNCiONAMiENTO
ADVERTENCiA:
Cuando haga cualquier corte sin traspaso del espesor
de la pieza de trabajo, como rebajos y ranuras, nunca
avance la madera con las manos. Para evitar lesiones,
siempre utilice planchas o estacas empujadoras, así
como peines de sujeción.
 Desconecte la sierra.
 Baje la hoja de corte.
 Instale el conjunto de protección de la hoja en la placa de
montaje mediante la tuerca de mariposa. Vuelva a apretar
parcialmente la tuerca de mariposa. Revise la alineación
de la hoja y el separador.
 Apriete firmemente las tuercas de mariposa.
CÓMO EFECTUAR CORTES DE MORTAJAS
Vea la figura 45.
Para este procedimiento se requiere una placa de la gar-
ganta para corte de ranuras optativa (número de pieza
0134010313). No utilice hojas con una velocidad nominal
inferior a la de esta herramienta. Esta sierra está diseñada
para usarse con un conjunto de hojas de ranurar de 15 cm
(6 pulg) [de un espesor total máximo de 16 mm (5/8 pulg)].
No utilice hojas de ranurar ajustables con esta sierra.
NOTA: Esta sierra no puede utilizarse para cortes de mor-
tajas a bisel.

Desconecte la sierra.
 Quite el conjunto de protección de la hoja.
 Vuelva a apretar las dos tuercas hexagonales.
 Desmonte la hoja de la sierra.
 Quite la arandela interior de la hoja y ambos separadores,
grande y chico.
 Quite los separadores adecuados del árbol de la hoja
para lograr el ancho correcto de la hoja de ranurar.
 Monte la hoja de ranurar, utilizando la hoja y los cinceles
giratorios adecuados para el ancho de corte deseado.
 Vuelva a instalar la arandela exterior de la hoja y la tuerca
del árbol.
 Asegúrese de que la tuerca del árbol esté totalmente
enroscada y de que el árbol sobresalga por lo menos
una vuelta completa después de apretar firmemente la
tuerca del mismo.
 Al instalar hojas de ranurar, asegúrese de usar ambas
arandelas, la interior y la exterior.
 Instalar una placa de la garganta.
ADVERTENCiA:
Siempre coloque todos los separadores en la posición
adecuada cuando vuelva a cambiar la configuración
para usar la hoja de la sierra. La inobservancia de esta
advertencia puede causar lesiones corporales y daños
a la herramienta.
ADVERTENCiA:
Cuando haga cortes de ranuras, siempre utilice planchas
empujadoras, estacas empujadoras o peines de sujeción,
para evitar el riesgo de lesiones graves.

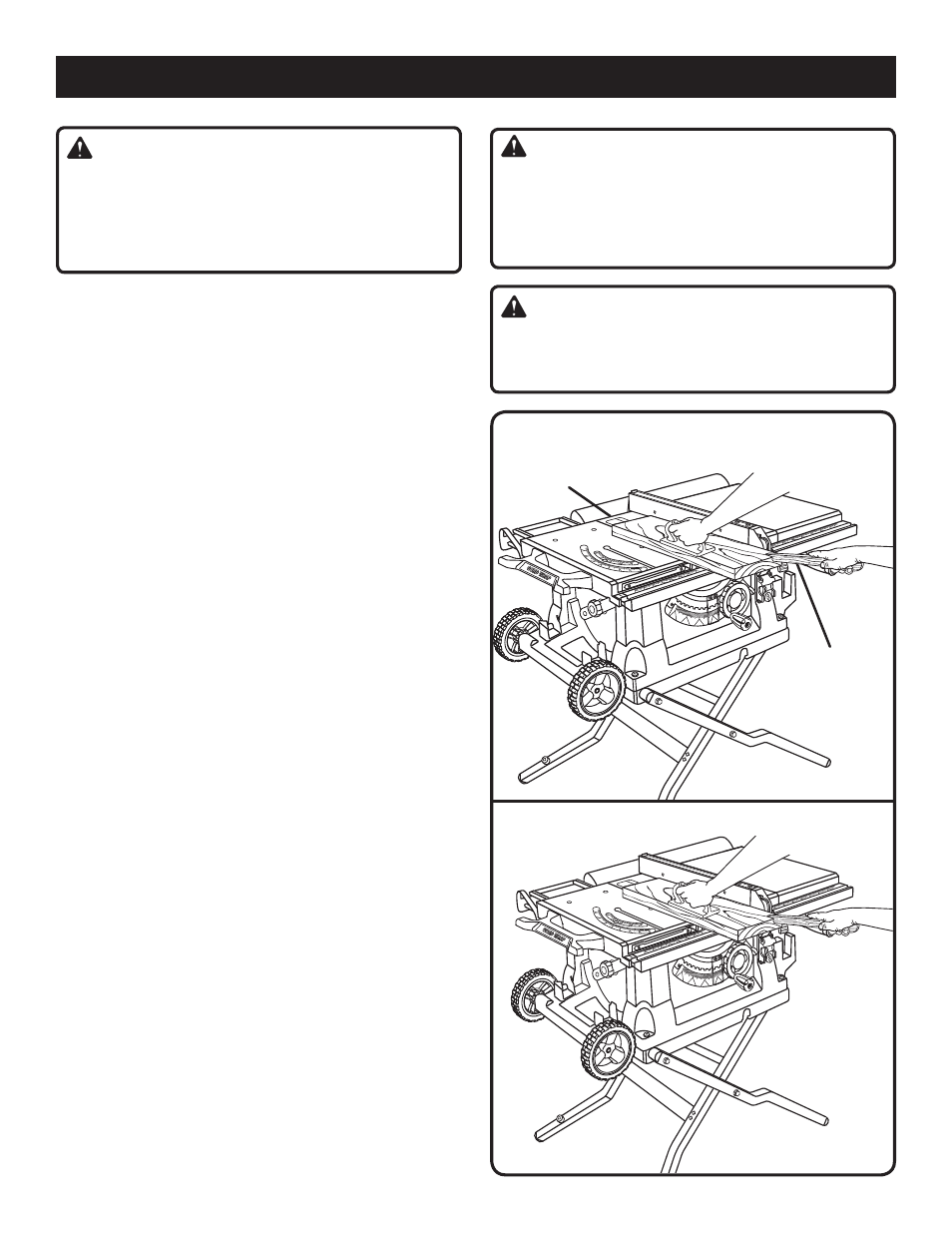

corte sin trasPaso
sin la
Protección
de la HoJa
estaca
emPuJadora
corte de ranura
Fig. 44
Fig. 45
