23
FUNCiONAMiENTO
PARA CAMBiAR LA PROFUNDiDAD DE LA
HOJA

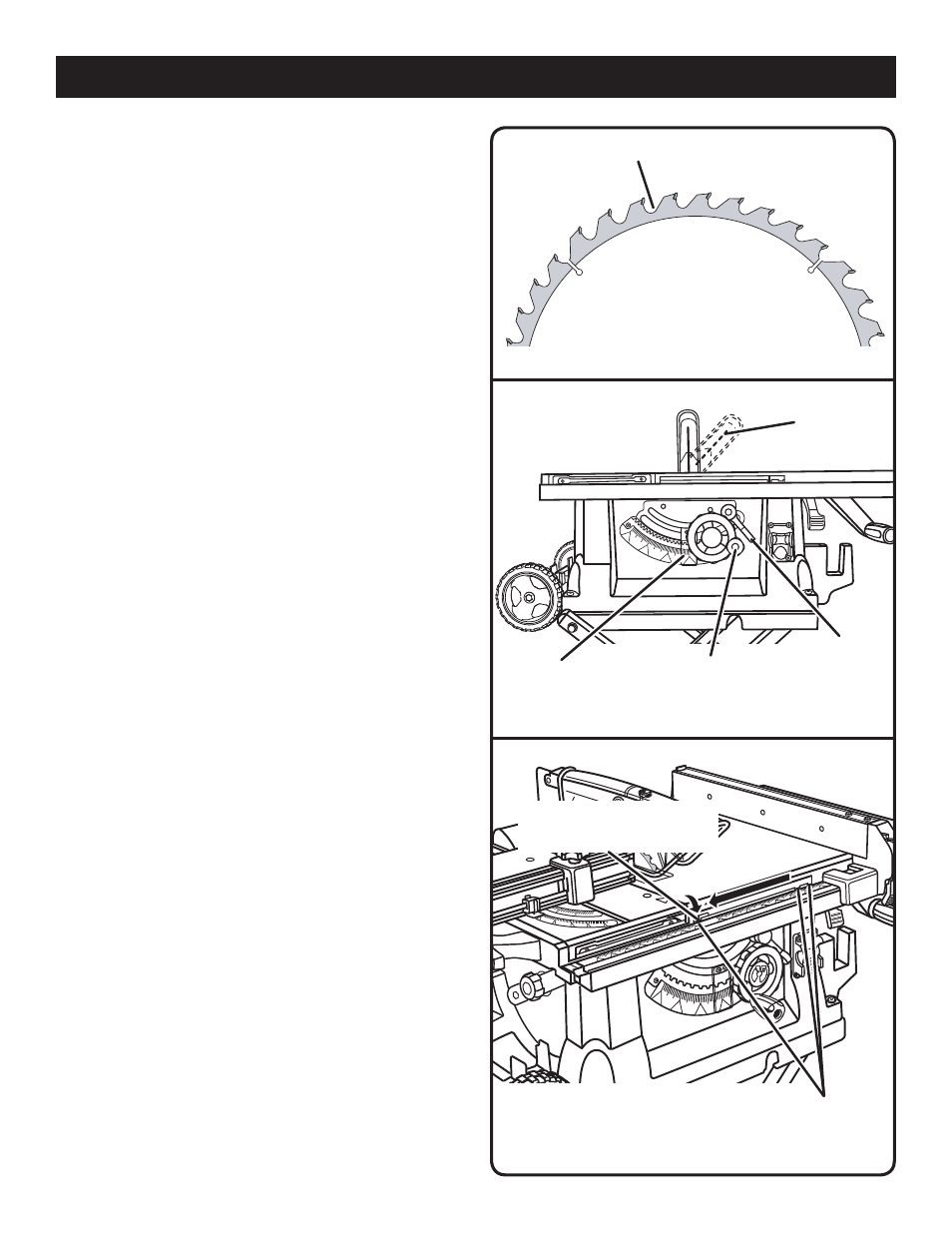

Vea la figura 20.
Se debe ajustar la profundidad de la hoja de la sierra de
manera que las puntas exteriores de la hoja queden más
elevadas que la pieza de trabajo de 3,2 mm a 6, 4 mm (1/8
pulg a 1/4 pulg) aproximadamente, pero los puntos más bajos
(las gargantas) queden bajo la superficie superior.

Empuje la palanca de fijación de bisel hacia abajo para
el modo de elevación.
 La hoja de corte se sube girando a la izquierda el volante de
ajuste de altura y bisel, y se baja girando éste a la derecha.
PARA CAMBIAR EL ÁNGULO DE LA HOJA
(BiSEL)
Vea la figura 21.

Empuje la palanca de fijación de bisel arriba para el modo
de ángulo.
 Para inclinar la hoja, empuje el volante de ajuste de altura
y bisel hacia adentro de la armazón para engranar los
engranes cónicos, y luego gire el volante hasta que el
indicador de bisel muestre el ángulo correcto.
 Empuje fijar el ángulo firmemente hacia abajo la palanca de fi-
jación de bisel mientras sostiene el volante de ajuste de altura.
REViSiÓN Y AJUSTES DE LA MESA DE
iNGLETES DESLiZABLE
PARA POSiCiONAR LA MESA DE iNGLETES
DESLiZABLE
Vea las figuras 22 y 23.
Hay un cerrojo situado en la parte delantera de la sierra,
entre la mesa de ésta y la escala delantera. Cuando están
alineadas las flechas de la mesa de la sierra y la mesa desliz-
able, este cerrojo entra a través de los agujeros de ambas
mesas y las asegura en una posición fija.
La mesa deslizable tiene tres posiciones y proporciona
soporte frontal adicional cuando se trabaja con piezas de
trabajo largas. Siempe asegure la mesa deslizable cuando
no esté usándola.
Para desasegurar la mesa de ingletes deslizable:

Levante la orejeta del cerrojo y desplace éste completa-
mente a la derecho.
 Asegure el cerrojo en su lugar; para ello, empuje hacia
abajo la orejeta para introducirla en la muesca situada
en el extremo derecho.
Para asegurar la mesa de ingletes deslizable:

Levante la orejeta y deslice el cerrojo a través de ambas
mesas.
 Asegure el cerrojo en su lugar; para ello, empuje hacia
abajo la orejeta para introducirla en la muesca.
NOTA: Al mover la base de ingletes, mantenga las manos y
los dedos fuera de las zonas donde puedan ser pellizcados.
Con los dedos extendidos y usando solamente el pulgar, tire
de la base de ingletes para colocarla en su posición, como
se muestra en la figura 23.
HoJa
inclinada
indicador
de Bisel
volante
de aJuste
de altura Y Bisel
Palanca
de fiJación
de Bisel
garganta
ranuras Para asegurar
la mesa de
ingletes
Fig. 20
Fig. 21
Fig. 22
seguro desliZaBle
de la mesa de ingletes
