CARACTERíSTiCAS
COMPONENTES EMPLEADOS EN EL MANEJO
DE LA UNiDAD
La porción superior de la hoja sobresale de la mesa, y está
rodeada por un inserto llamado placa de la garganta. La
altura de la hoja se fija por medio de un volante ubicado en
la parte frontal de la armazón. Para recibir paneles anchos, la
sierra de mesa dispone de rieles a cada lado. Se incluyen in-
strucciones detalladas para los cortes básicos en la sección
Funcionamiento de este manual: cortes rectos transversales,
cortes en inglete, cortes en bisel y cortes compuestos.
El conjunto de la mesa de ingletes deslizable puede
emplearse para operaciones de corte transversal. La mesa
de ingletes deslizable se ajusta para cortar madera en ángulo;
para ello, se afloja la mordaza de ajuste, se ajusta la guía
con respecto a la escala de ingletes, y por último se vuelve
a apretar la mordaza. Teniendo quitada la guía de ingletes,
la mesa de ingletes ofrece apoyo adicional para otras
operaciones como el corte al hilo.
La guía de corte al hilo se emplea para acomodar la pieza
de trabajo con el fin de efectuar cortes longitudinales. Una
escala situada en el riel delantero muestra la distancia ex-
istente entre la guía de corte al hilo y la hoja.
Es muy importante utilizar el conjunto de protección de la
hoja en todas las operaciones de corte con traspaso. El
conjunto protector de la hoja cortadora incluye: una cuchilla
separadora/abridor/separador, trinquetes anticontragolpe y
protección de la hoja de plástico.
CONJUNTO DEL iNTERRUPTOR
Esta sierra está equipada con un conjunto del interruptor
de corriente dotado de cerradura de llave integrada. Esta
característica tiene la finalidad de evitar el uso no autorizado
y posiblemente peligroso por niños y otras personas.
PARA ENCENDER LA SiERRA:

Para encenderla, introduzca la llave en el interruptor y
levante de mismo a la posición de encendido ( l ).
PARA APAGAR LA SiERRA:

Para apagarla, baje de interruptor a la posición de apagado
( O ).
PARA ASEGURAR LA SiERRA:

Oprima hacia abajo de interruptor.
 Retire la llave del interruptor y guárdela en un lugar
seguro.

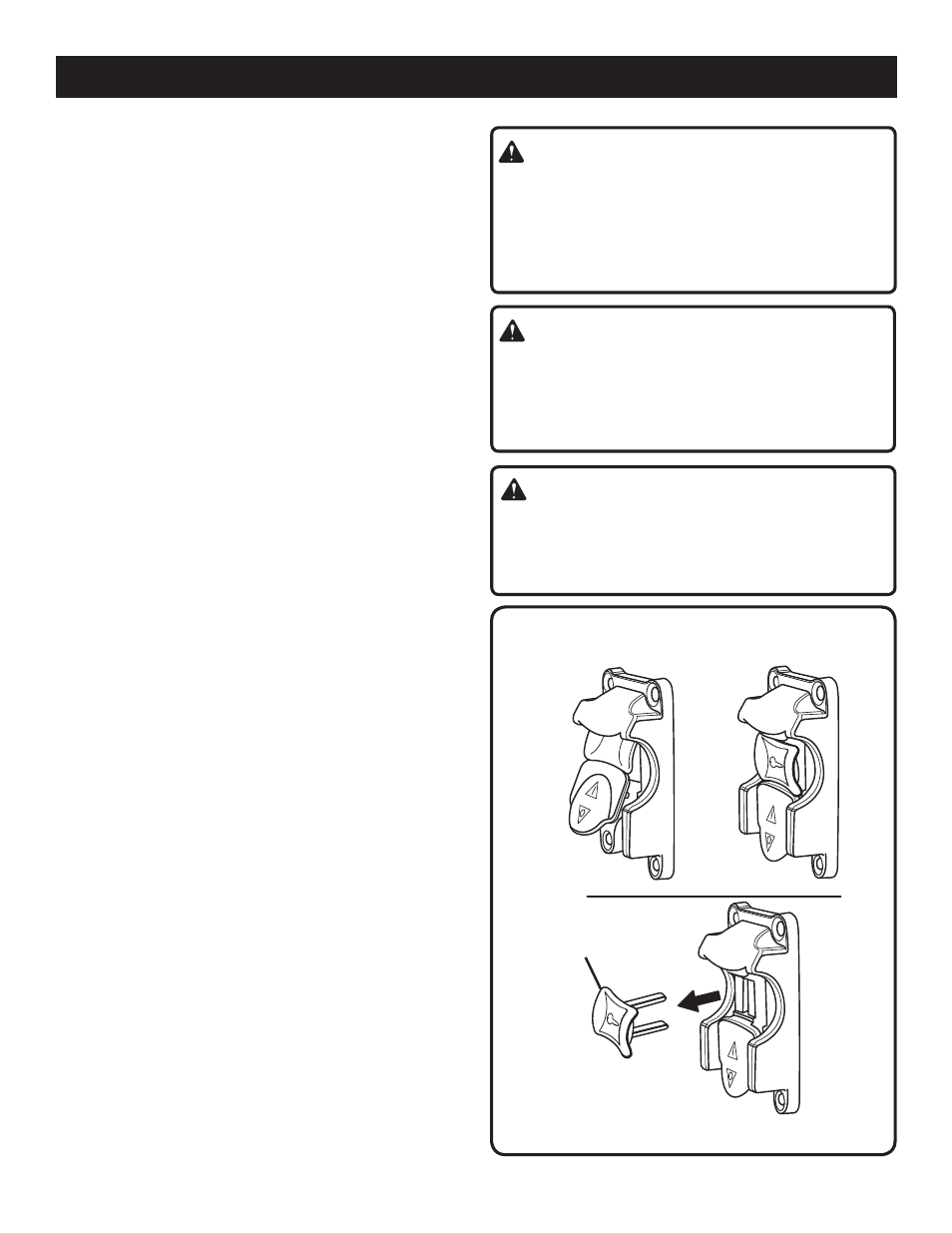

Fig. 3
llave del
interruPtor
interruPtor en
Posición asegurada
interruPtor en Posición
de aPagado
interruPtor en Posición
de encendido
ADVERTENCiA:
Cuando no esté en uso la herramienta, siempre retire la
llave del interruptor y guárdela en un lugar seguro. En
caso de un apagón, ponga el interruptor en la posición
de
APAGADO ( O ) y retire la llave. De esta manera se
evita un arranque por accidente de la herramienta al
restablecerse la corriente.
ADVERTENCiA:
SIEMPRE asegúrese de que la pieza de trabajo no toque
la hoja, antes de accionar el interruptor para encender la
herramienta. La falta de atención a esta advertencia pu-
ede causar el lanzamiento violento de la pieza de trabajo
hacia el operador, con posibilidad de lesiones graves.
ADVERTENCiA:
Para reducir el riesgo de un arranque accidental, SIEM-
PRE asegúrese de que el interruptor esté en la posición
de
APAGADO ( O ) antes de conectar la herramienta en
la toma de corriente.
