Ryobi BT3100 - Manual (Página 48)

13 Tornillo y Arandela ......................................... 2
14 Conjunto del Bobinado del Campo ................ 1
15 Caja del Motor ................................................ 1
16 Caja del Escobilla .......................................... 2
17 Conjunto del Escobilla ................................... 2
18 Conjunto del Portaescobilla ........................... 2
19 Tornillo y Arandela ......................................... 4
20 Tornillo de Fijación ......................................... 2
21 Buje con Dispositivo Antiestirado ................... 1
22 Grampa del Cable .......................................... 1
23 Cordón ........................................................... 1
24 Conexión ........................................................ 2
Ref.
No.
Descripción Cant.
1 Eje .................................................................. 1
2 Chaveta de Media Luna (3/16 pulg.) .............. 1
3 Cojinete de Bola (6003) ................................. 1
4 Placa de Asiento ............................................ 1
5 Polea del Eje .................................................. 1
6 Aro de Retén .................................................. 1
7 Cojinete de Bolas (6002) ............................... 1
8 Cojinete de Bolas (6200ZZ) ........................... 1
9 Sporte del Motor ............................................ 1
10 Polea del Motor .............................................. 1
11 Montaje de Inducido ....................................... 1
12 Buje con Asiento ............................................ 1
Ref.
No.
Descripción Cant.
SIERRA DE MESA DE 254 mm (10 pulg.) RYOBI - MODELO N o BT3100

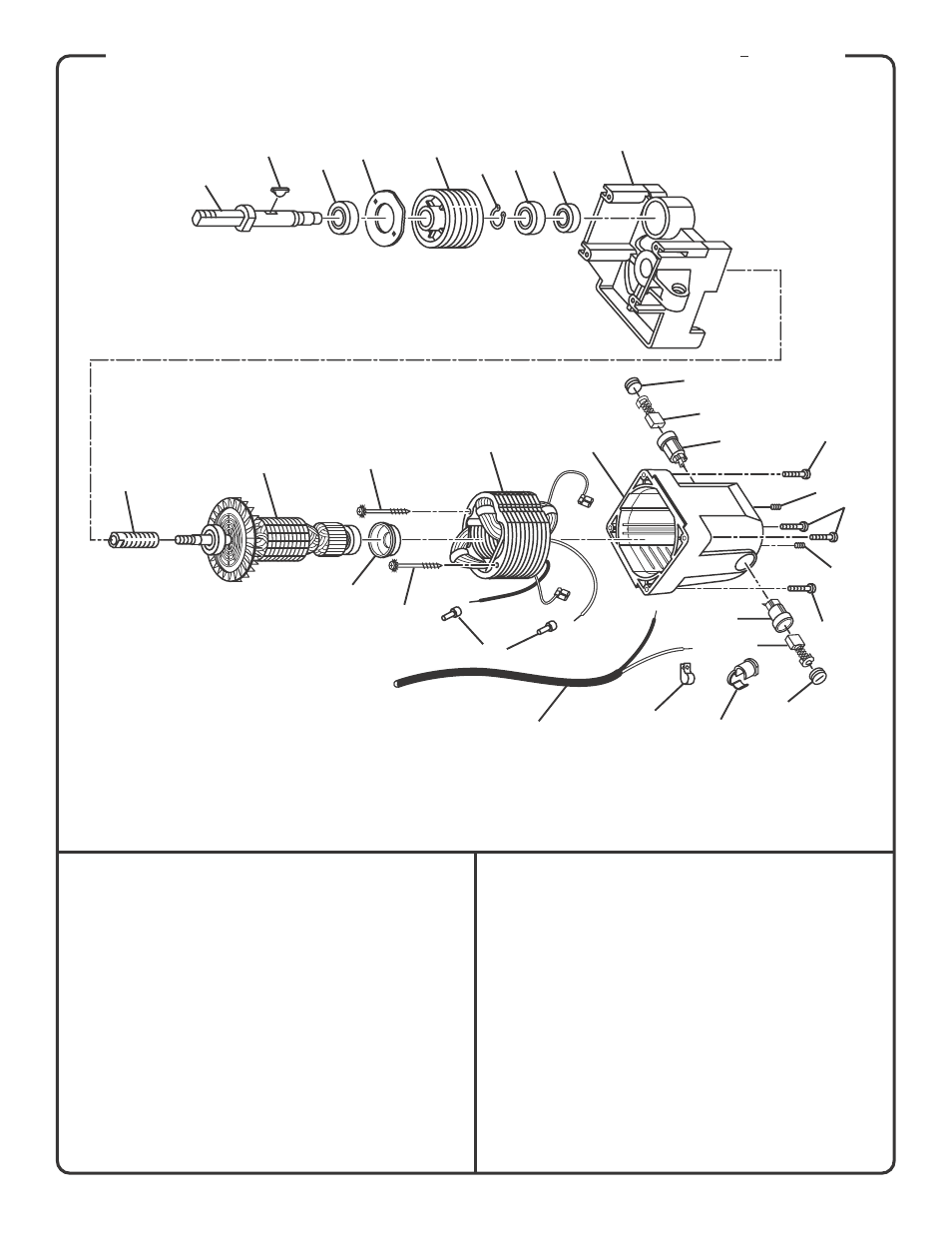

FIG. 62: MONTAJE DEL MOTOR
Página 48
