Página 10
Ref.
No.
Descripción Cant.
Ref.
No.
Descripción Cant.
1 Indicador de Escala de Corte al Hilo ................ 1
2 Tornillo .............................................................. 1
3 Tuerca Hex. ...................................................... 1
4 Capacete .......................................................... 4
5 Guía de Corte al Hilo ........................................ 1
6 Mesa de Inglete Deslizante .............................. 1
7 Mesa de Accesorio ........................................... 1
8 Protector de la Hoja con Cuchilla
Separadora y Dedos Antiretroceso .................. 1
9 Llave Grande .................................................... 1
10 Llave Pequeña .................................................. 1
11 Riel Trasero ...................................................... 1
12 Riel Delantero ................................................... 1
13 Tornillo .............................................................. 1
14 Arandela ........................................................... 1
15 Perilla ................................................................ 1
16 Grampa de Ajuste ............................................. 1
17 Guía de Inglete con Indicador de Inglete y eje
de guía pivote ............................................... 1
18 Llave Hex. de 3/32 pulg. (Incluida) ................... 1
19 Llave Hex. de 1/8 pulg. (Incluida) ..................... 1
20 Llave Hex. de 5/32 pulg. (Incluida) ................... 1
21 Llave Hex. de 3/16 pulg. (Incluida) ................... 1
22 Vídeo de Enseñanza (No Se Ilustra)
23 Manual del Usuario (No Se Ilustra)
24 Tarjeta de Registro de Garantía (No Se Ilustra)

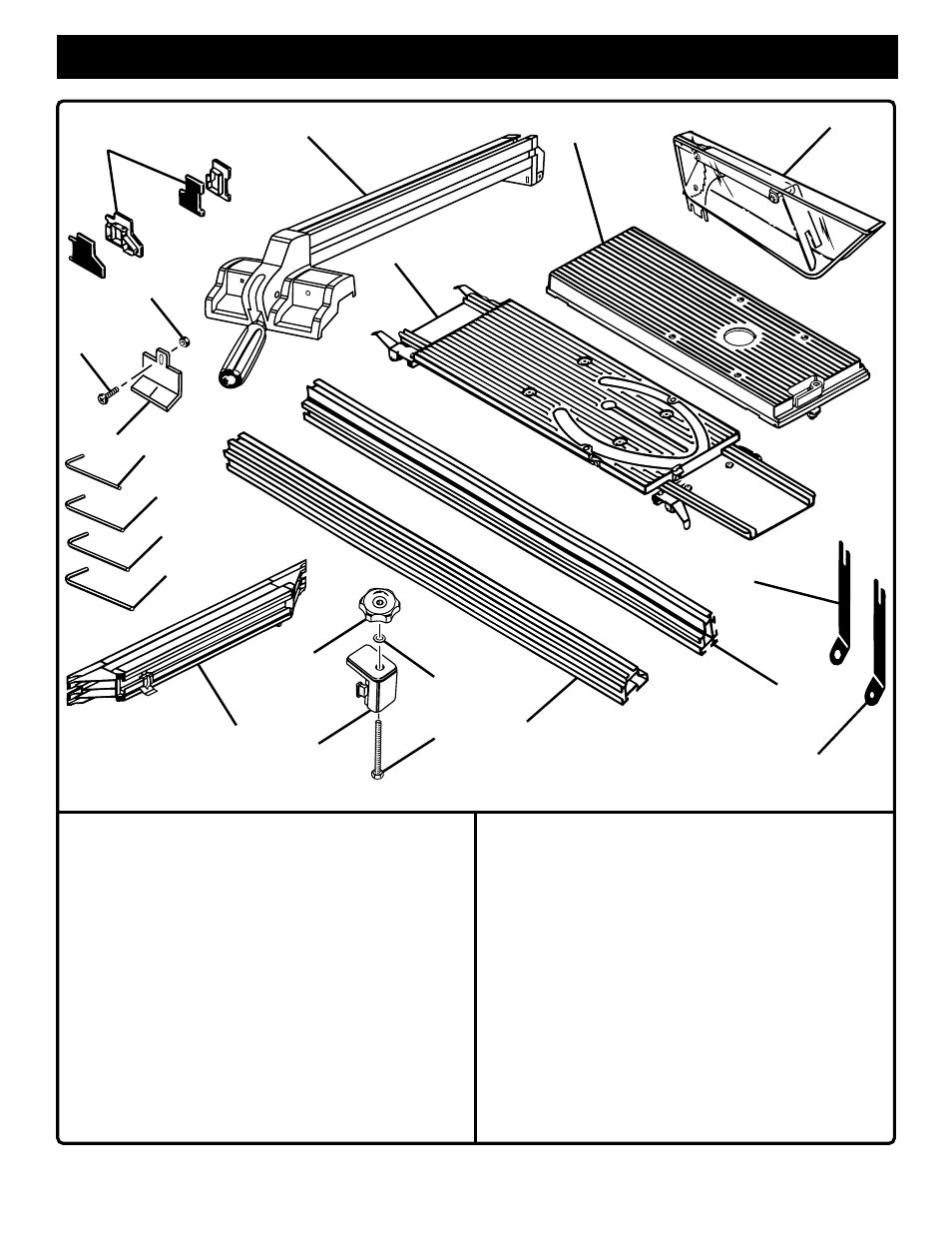

LISTA DE PIEZAS SUELTAS
1
2
3
4
5
6
9
10
12
13
14 15
11
8
Fig. 3
7
8
15
16
17
18
19
20
21
