MONTAJE
Es mejor hacer el montaje en el área donde se usará la sierra. Cuando saque la base de la sierra de mesa, las piezas sueltas y la
ferretería de los materiales de empaque, verifique cuidadosamente los artículos contra la lista de Piezas Sueltas y los dibujos. Si
no está seguro respecto a la descripción de cualquier pieza, consulte las ilustraciones. Si hay piezas faltantes, no empiece el montaje
hasta que no haya obtenido la(s) pieza(s) faltantes(s).
MONTAJE DEL PEDESTAL CON PATAS
Ver Figuras 8 y 9.
■ Obtenga la siguiente ferretería de la bolsa de ferretería del
pedestal con patas:
24 pernos de carruaje (5/16-18 x 3/4 pulg.)
4 pernos niveladores
32 arandelas planas (5/16 pulg.)
32 tuercas hexagonales (5/16-18)
Nota: El resto de la ferretería de esta bolsa se utiliza para el
montaje del pedestal con patas en la base de la mesa de
la sierra y para el montaje de los soportes para
almacenamiento en la riostra superior.
■ Obtenga 4 patas y 8 riostras de las piezas sueltas.
■ Coloque una riostra superior lateral dentro de las dos patas,
con el extremo ancho de las patas hacia arriba. (Las riostras
superiores laterales tienen dos agujeros grandes en cada
extremo.) Asegúrese de que los dos postes de la pata
queden alineados con los agujeros pequeños de la riostra.

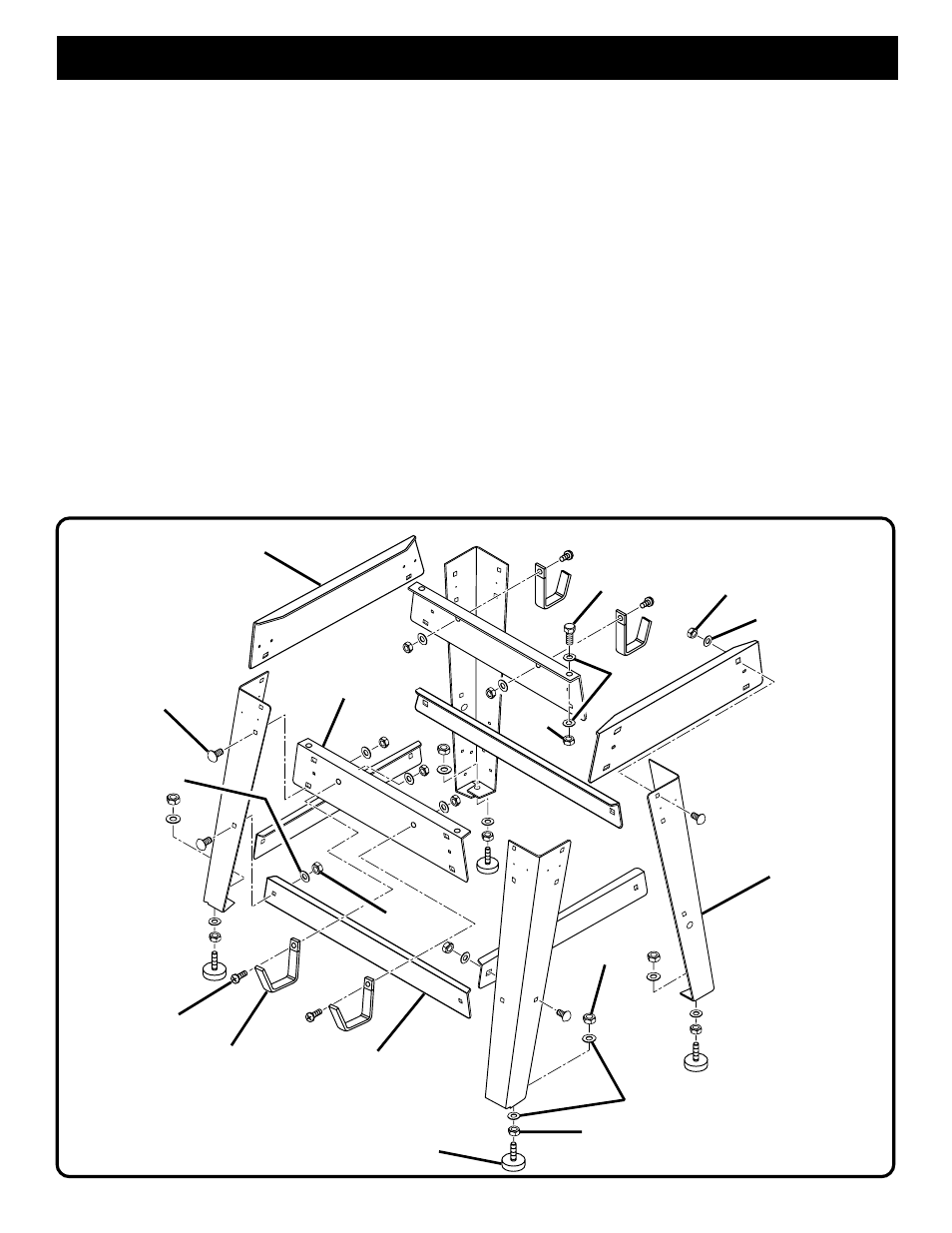

Fig. 8
ARANDELA
TUERCA
HEX.
TUERCA
HEX.
RIOSTRA
INFERIOR
TUERCA
HEX.
PATA
ARANDELA
TUERCA
HEX.
ARANDELA
■ Alinee los dos agujeros grandes de la riostra y de las patas.
Inserte los pernos de carruaje. Agregue arandelas planas y
tuercas hexagonales y apriete a mano. Repita para la otra
riostra superior. Estos constituyen el conjunto trasero y
delantero.
■ Para los conjuntos laterales, instale una riostra superior en
dos patas. Agregue la ferretería y apriete a mano. Repita
para la otra riostra superior.
■ Use los mismos pasos para instalar las riostras inferiores.
Apriete todas las tuercas hexagonales con una llave.
■ Coloque una tuerca hexagonal y una arandela plana en cada
perno nivelador. Instale los pernos niveladores desde la
parte inferior de cada pata con los pernos dirigidos hacia
arriba. Instale en los pernos las arandelas planas y las
tuercas hexagonales restantes pero no las apriete.
■ Mueva el pedestal con patas al lugar deseado. Ajuste los
pernos niveladores con una llave, luego apriete la tuerca
hexagonal superior.
PERNO DE
CARROCERIA
SOPORTE(S) PARA
ALMACENAMIENTO
TORNILLO
ARANDELA
RIOSTRA
SUPERIOR
TUERCA HEX.
PERNO
PERNO NIVELADOR
RIOSTRA
SUPERIOR
LATERAL
