CUADRATURA DE LA MESA CON RELACION
A LA HOJA
Ver Figuras 8 y 9.
■ Afloje la palanca de bloqueo del pie de retención y mueva la
varilla del pie de retención hasta arriba. Apriete la palanca.
■ Afloje la palanca de bloqueo de la mesa y mueva la mesa
hasta que esté aproximadamente perpendicular o en ángulo
recto con la hoja.
■ Coloque una escuadra pequeña en la mesa junto a la hoja
para verificar si la mesa está a 90 grados en relación con la
hoja. Si es necesario ajustar, levante o baje la mesa hasta
que esté a 90 grados en relación con la hoja y apriete
firmemente la palanca de bloqueo de la mesa.
■ Afloje el tornillo que sujeta el indicador de la escala, mueva
el indicador a la marca de 0 grados y apriete firmemente el
tornillo. Recuerde, la escala de corte en bisel es una guía
conveniente pero no se debe confiar en ella para precisión.
Practique haciendo cortes en un resto de madera para
determinar si los ajustes de los ángulos son correctos.
■ Ajuste el pie de retención en la posición deseada y apriete
firmemente la palanca de bloqueo del pie de retención.
AJUSTE DE LA MESA PARA CORTE
HORIZONTAL O EN BISEL
Ver Figura 9.
Se ha provisto una escala de corte en bisel debajo de la mesa
de trabajo como una guía conveniente para ajustar el ángulo
aproximado de la mesa para cortes en bisel. Cuando se
requiere una mayor precisión, haga cortes de práctica en restos
de madera y ajuste la mesa como sea necesario de acuerdo a
sus requerimientos.
INSTALACION DE LAS HOJAS
Las hojas de la sierra de calar se desgastan rápidamente y
deben ser reemplazadas con frecuencia para obtener los mejores
cortes. Probablemente romperá algunas hojas cuando esté
aprendiendo a usar y ajustar su sierra. Las hojas generalmente
se mantienen afiladas durante 1/2 hora a 2 horas de corte,
dependiendo del tipo de material y la velocidad de operación.
Hojas de Extremos con Clavija
Ver Figuras 10 y 11.
■ Apague y desenchufe la sierra.
ADVERTENCIA:
Para evitar lesión a causa de la puesta en marcha accidental,
siempre apague y desenchufe la sierra antes de instalar,
sacar o reemplazar la hoja.
■ En la parte trasera superior de la sierra, gire el botón de
aflojamiento rápido a la izquierda o en sentido inverso a las
manecillas del reloj para aflojar la tensión de la hoja.
Ver
Figura 4.
■ Coloque la hoja a través de la abertura, con los dientes hacia
el frente de la sierra y dirigidos hacia abajo hacia la mesa.
Enganche la clavija en la muesca en V del portahojas inferior.
Ver Figura 10.
■ Tire hacia arriba la hoja y oprima hacia abajo el brazo de la
sierra para enganchar la clavija superior en la muesca en V
del portahojas superior.
Ver Figura 11.
AJUSTES

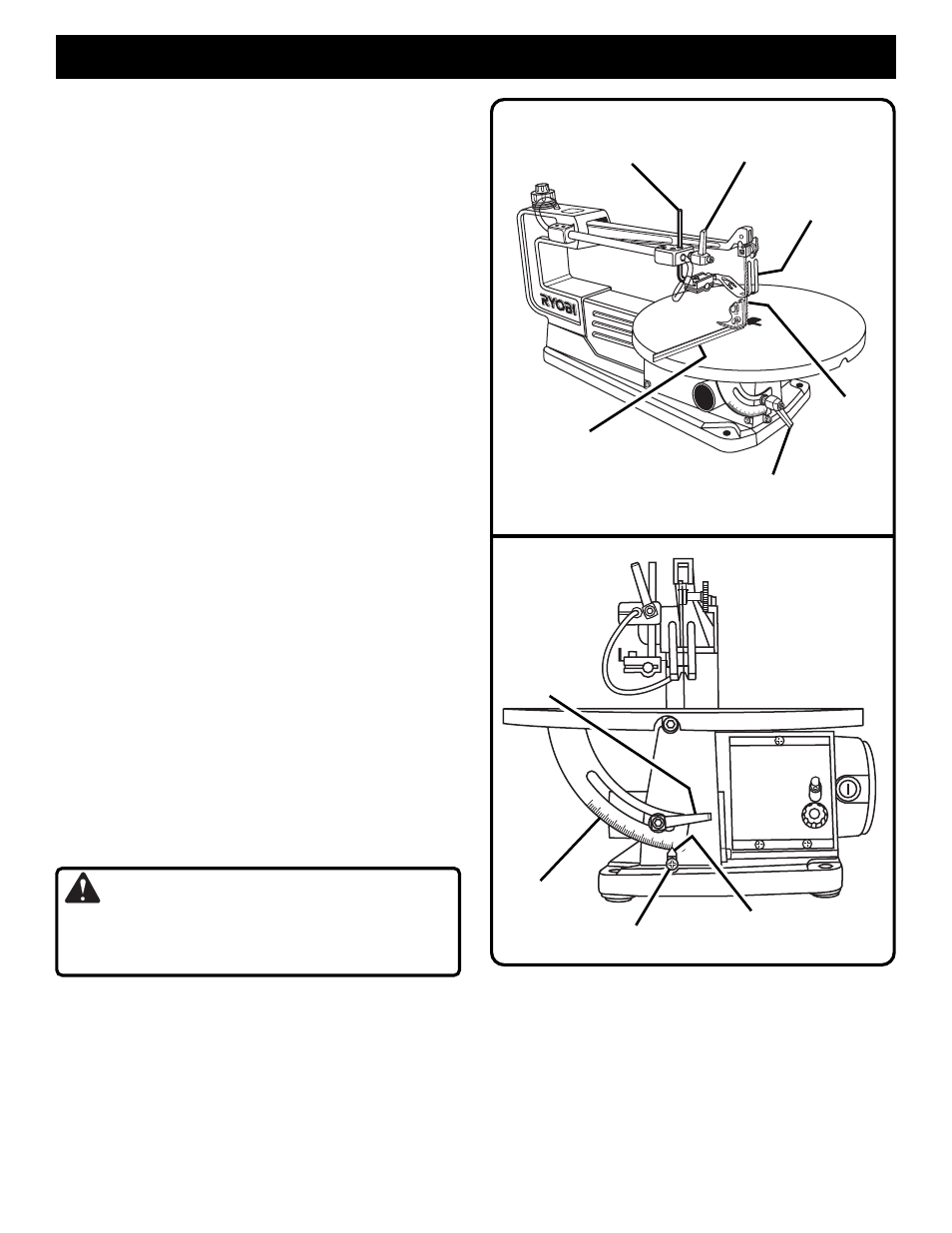

Fig. 9
ESCALA DE
CORTE EN
BISEL INDICADOR
DE LA ESCALA TORNILLO
Fig. 8
PIE DE RETENCION/
PROTECTOR DE LA HOJA
PALANCA DE BLOQUEO
DEL PIE DE RETENCION
ESCUADRA
PEQUEÑA
COMBINADA
HOJA DE
LA SIERRA
VARILLA DEL PIE
DE RETENCION
PALANCA DE
BLOQUEO DE LA MESA
Nota: Si la hoja toca el pie de retención en cualquier lado,
entonces es necesario ajustar el pie de retención.
■ Apriete la palanca de bloqueo del pie de retención. Ver
Figura 8.
■ Para centrar el pie de retención alrededor de la hoja de la
sierra, deslice el pie de retención hacia un lado.
■ Apriete la palanca de bloqueo del pie de retención.
■ Para ajustar la tensión de la hoja, gire el botón de aflojamiento
rápido (botón más grande exterior) 1/4 de vuelta a la derecha
o en sentido de las manecillas del reloj para aplicar tensión
PALANCA DE
BLOQUEO DE
LA MESA
