Ryobi SC155VS - Manual (Página 11)

Página 11
45˚
30˚
15˚
45˚
30˚
15˚
AJUSTES
ADVERTENCIA:
Para evitar la puesta en marcha accidental que podría
causar una posible lesión personal grave, apague la
sierra y desenchúfela antes de hacer cualquier ajuste.
PIE DE RETENCION/PROTECTOR DE LA
HOJA
Ver Figura 7.
El pie de retención debe ser ajustado de modo que aplique
una leve presión a la superficie superior del trabajo que está
siendo cortado. Apriete firmemente después de que se ha
hecho el ajuste.
■ Afloje la palanca de bloqueo del pie de retención.
■ Mueva el pie de retención a la posición deseada.
■ Apriete la palanca de bloqueo del pie de retención.
La parte delantera alta del pie de retención actúa como un
protector de la hoja para evitar contacto accidental con la
hoja.
SOPLADOR DE ASERRIN
Ver Figura 7.
El soplador de aserrín está diseñado y preajustado para
dirigir aire al punto más eficaz en la línea de corte. Asegúrese
de que el pie de retención esté debidamente ajustado para
sujetar la pieza de trabajo y para dirigir el aire a la superficie
de corte.
FIJACION DE LA SIERRA DE CALAR EN EL
BANCO DE TRABAJO
Ver Figura 6.
Si la sierra de calar va a ser usada en diferentes aplicaciones,
recomendamos que la instale permanentemente en una
tabla de montaje que pueda ser fácilmente sujetada con
prensas en C en un banco de trabajo o en otra superficie de
soporte. La tabla de montaje debe ser de tamaño suficiente
para evitar que la sierra se incline cuando se esté usando.
■ Instale la sierra en la tabla usando los agujeros del
bastidor como una plantilla para la configuración de los
agujeros o el diagrama en la
Figura 5. Ubique y marque
los agujeros donde la sierra de calar va a ser instalada.
■ Siga los últimos tres pasos de la sección anterior: Montaje
de la Sierra de Calar en el Banco de Trabajo.
Asegúrese de que los pernos de montaje sean lo
suficientemente largos para pasar a través de los agujeros en
el bastidor de la sierra, del material en cual está siendo
montada, de las arandelas de seguridad y de las tuercas
hexagonales.
Nota: Puede que sea necesario avellanar las tuercas
hexagonales y las arandelas en el lado inferior de la tabla de
montaje.

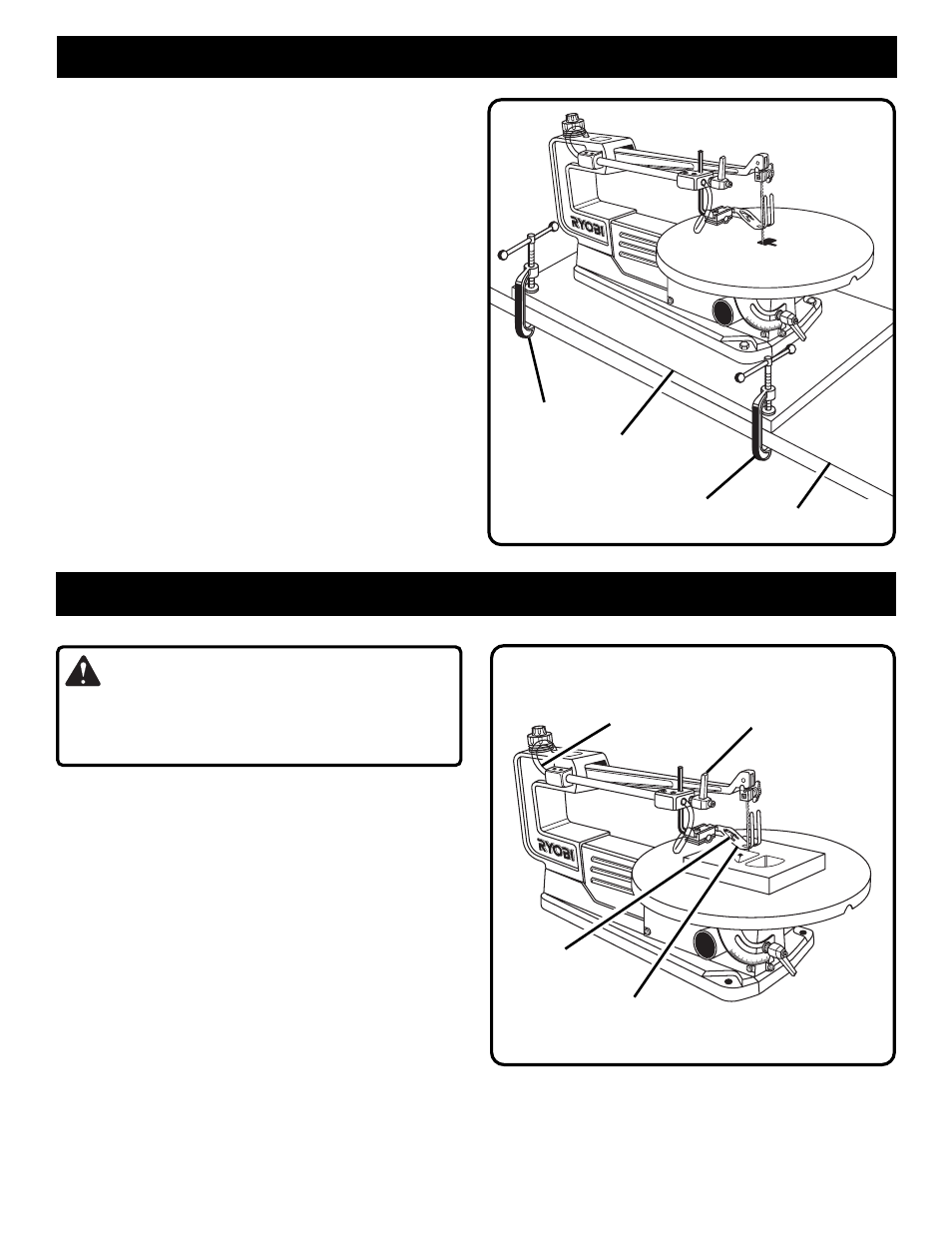

Fig. 6
PRENSA EN C
TABLA DE
MONTAJE
BANCO
DE TRABAJO
PRENSA EN C
MONTAJE
Fig. 7
MANGUERA
DE AIRE
SOPLADOR
DE ASERRIN
PALANCA DE BLOQUEO
DEL PIE DE RETENCION
PIE DE RETENCION/
PROTECTOR DE LA HOJA
