S
69

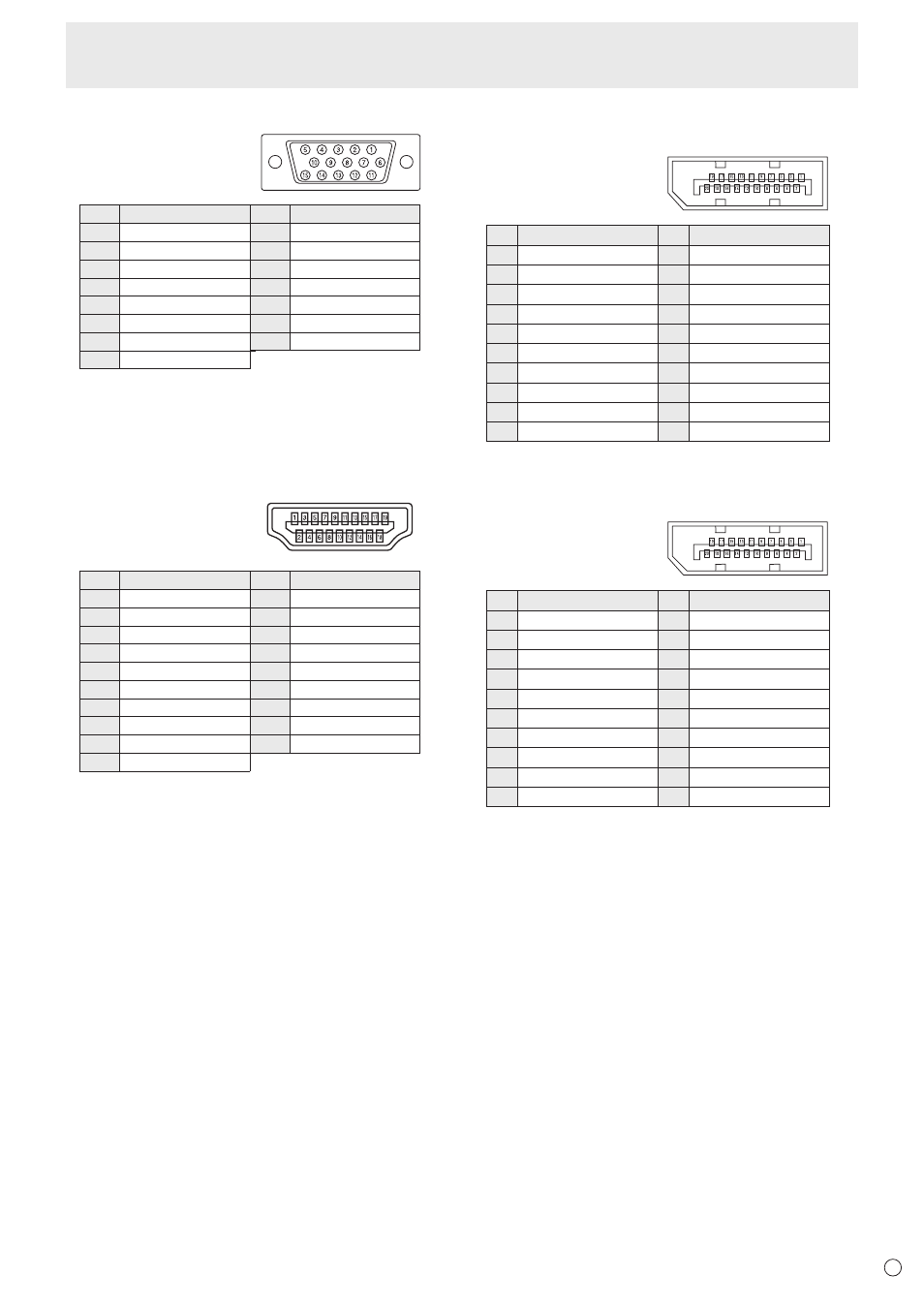

n Contactos del terminal de entrada D-sub
(Mini D-sub 15 contactos)
Nº
1
2
3
4
5
6
7
8
Función
Entrada de señal de vídeo rojo
Entrada de señal de vídeo verde
Entrada de señal de vídeo azul
N.C.
TIERRA
TIERRA para señal de vídeo rojo
TIERRA para señal de vídeo verde
TIERRA para señal de vídeo azul
Nº
9
10
11
12
13
14
15
Función
+5 V
TIERRA
N.C.
DDC datos
Entrada de señal de sinc. H
Entrada de señal de sinc. V
DDC reloj
n Contactos del terminal de entrada
HDMI
(Conector HDMI™)
Nº
1
2
3
4
5
6
7
8
9
10
Función
TMDS datos 2+
TMDS datos 2 blindaje
TMDS datos 2-
TMDS datos 1+
TMDS datos 1 blindaje
TMDS datos 1-
TMDS datos 0+
TMDS datos 0 blindaje
TMDS datos 0-
TMDS reloj+
Nº
11
12
13
14
15
16
17
18
19 Función
TMDS reloj blindaje
TMDS reloj-
CEC
N.C.
SCL
SDA
DDC/CEC GND
+5V
Detección de conexión en caliente
n Contactos del terminal de entrada
DisplayPort
(DisplayPort 20 contactos)
Nº Función Nº Función
1 Línea principal 3- 11 Tierra
2 Tierra 12 Línea principal 0+
3 Línea principal 3+ 13 Tierra
4 Línea principal 2- 14 Tierra
5 Tierra 15 Auxiliar +
6 Línea principal 2+ 16 Tierra
7 Línea principal 1- 17 Auxiliar -
8 Tierra 18 Detección de conexión en caliente
9 Línea principal 1+ 19 Tierra
10 Línea principal 0- 20 3,3 V
n Contactos del terminal de salida
DisplayPort
(DisplayPort 20 contactos)
Nº Función Nº Función
1 Línea principal 0+ 11 Tierra
2 Tierra 12 Línea principal 3-
3 Línea principal 0- 13 Tierra
4 Línea principal 1+ 14 Tierra
5 Tierra 15 Auxiliar +
6 Línea principal 1- 16 Tierra
7 Línea principal 2+ 17 Auxiliar -
8 Tierra 18 Detección de conexión en caliente
9 Línea principal 2- 19 Tierra
10 Línea principal 3+ 20 3,3 V
Especificaciones
