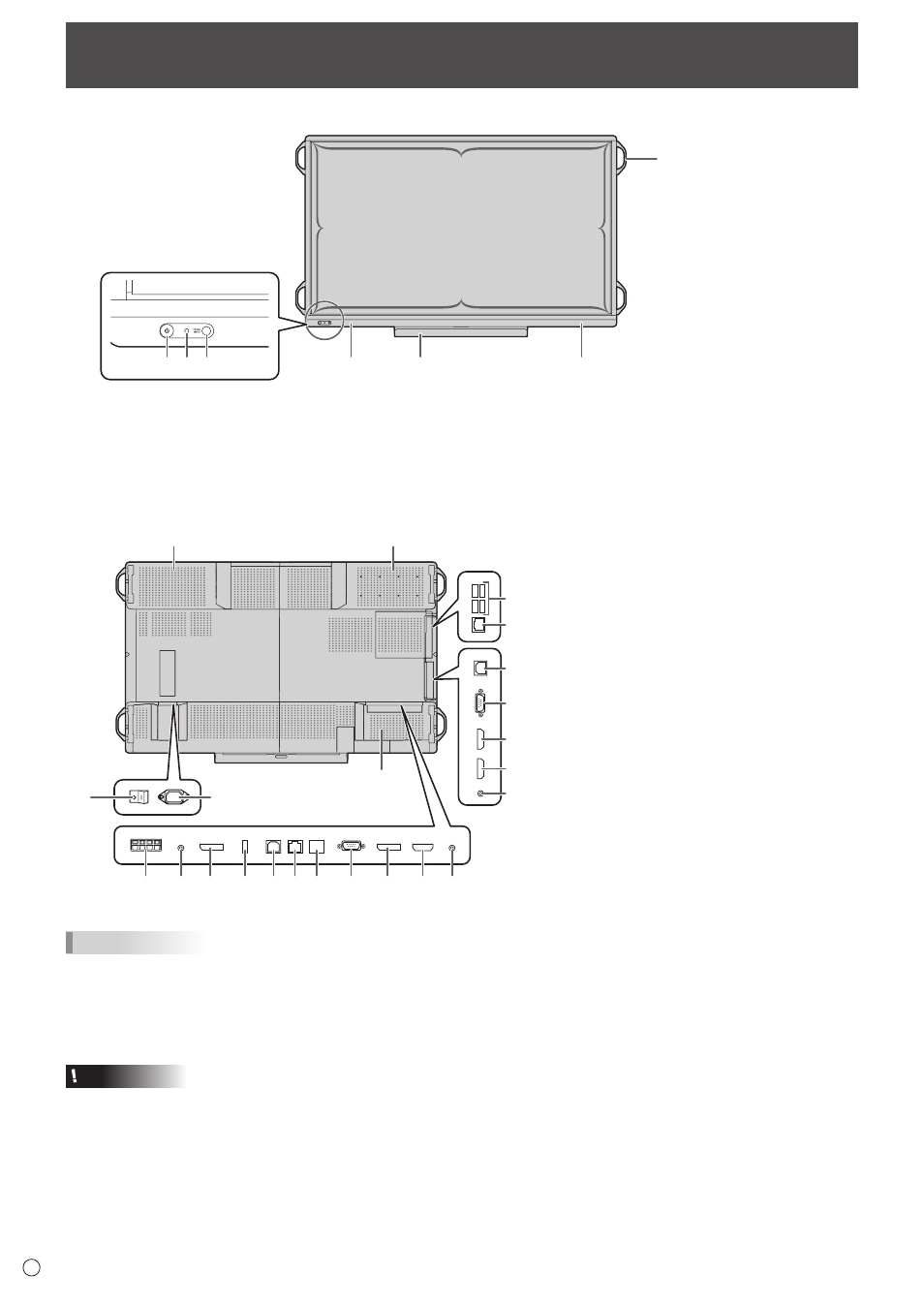

Nombres de componentes
n Vista frontal
n Vista Trasera
1. Botón POWER (Encendido) / LED indicador de conexión
(Véase la página 17.)
2. Sensor de control remoto (Véase la página 15.)
3. Botón MENÚ TÁCTIL (Véase la página 24.)
8. Respiraderos
9. Sección de conexión opcional
Esta sección se utiliza para conectar hardware
opcional para la ampliación de funciones. El
hecho de ofrecer esta ubicación de conexión
no es garantía de que se vayan a comercializar
accesorios de hardware compatibles en el futuro.
10. Interruptor principal (Véase la página 17.)
11. Terminal de entrada de corriente (Véase la
página 14.)
12. Terminales de altavoces externos (Véase la
página 13.)
13. Terminal de salida de audio
(Véase la página 13.)
14. Terminal de salida DisplayPort
(Véase la página 13.)
15. Puerto del adaptador del lápiz táctil (Véase la
página 19.)
16. Puerto USB 1 (See page 13.)
17. Terminal de LAN (Véase la página 13.)
18. Terminal opcional
Este terminal se proporciona para posible
ampliación de funciones en el futuro (opcional).
El hecho de ofrecer este terminal no es garantía
de que se vaya a proporcionar funcionalidad
ampliada en el futuro.
19. Terminal de entrada D-sub1
(Véase la página 12.)
20. Terminal de entrada DisplayPort
(Véase la página 12.)
21. Terminal de entrada HDMI1 (Véase la página 12.)
22. Terminal de entrada Audio1 (Véase la página 13.)
23. Puerto USB 2 ( Véase la página 13.)
24. Terminal de entrada D-sub2
(Véase la página 12.)
25. Terminal de entrada HDMI2 (Véase la página 12.)
26. Terminal de entrada HDMI3 (Véase la página 12.)
27. Terminal de entrada Audio2 (Véase la página 13.)
Terminales del modo PIZARRA
28. Puertos USB (Véase la página 13.)
29. Terminal de LAN (Véase la página 13.)
CONSEJOS
• Se recomienda usar los terminales para fines distintos;
por ejemplo, usar el terminal situado en la parte inferior
del monitor para conectar un ordenador fijo y usar el
terminal situado en el lateral del monitor para conectar un
ordenador portátil.
Precaución
• Consulte a su distribuidor de SHARP para la conexión/
desconexión de componentes opcionales.
4. Bandeja
5. Altavoces
6. Asas (2 en el modelo PN-60TA3)
7. Transmisor/receptor de infrarrojos
1 2 3 4 5 5
6
7 7
7
7
8 9
28
8
11 10
12 13 14 15 16 17 18 19 20 21 22
29
23
24
25
26
27
