Sección 2 NOMBRES DE LAS PARTES
2A080030A
KM-6230 (KME)
/ 131

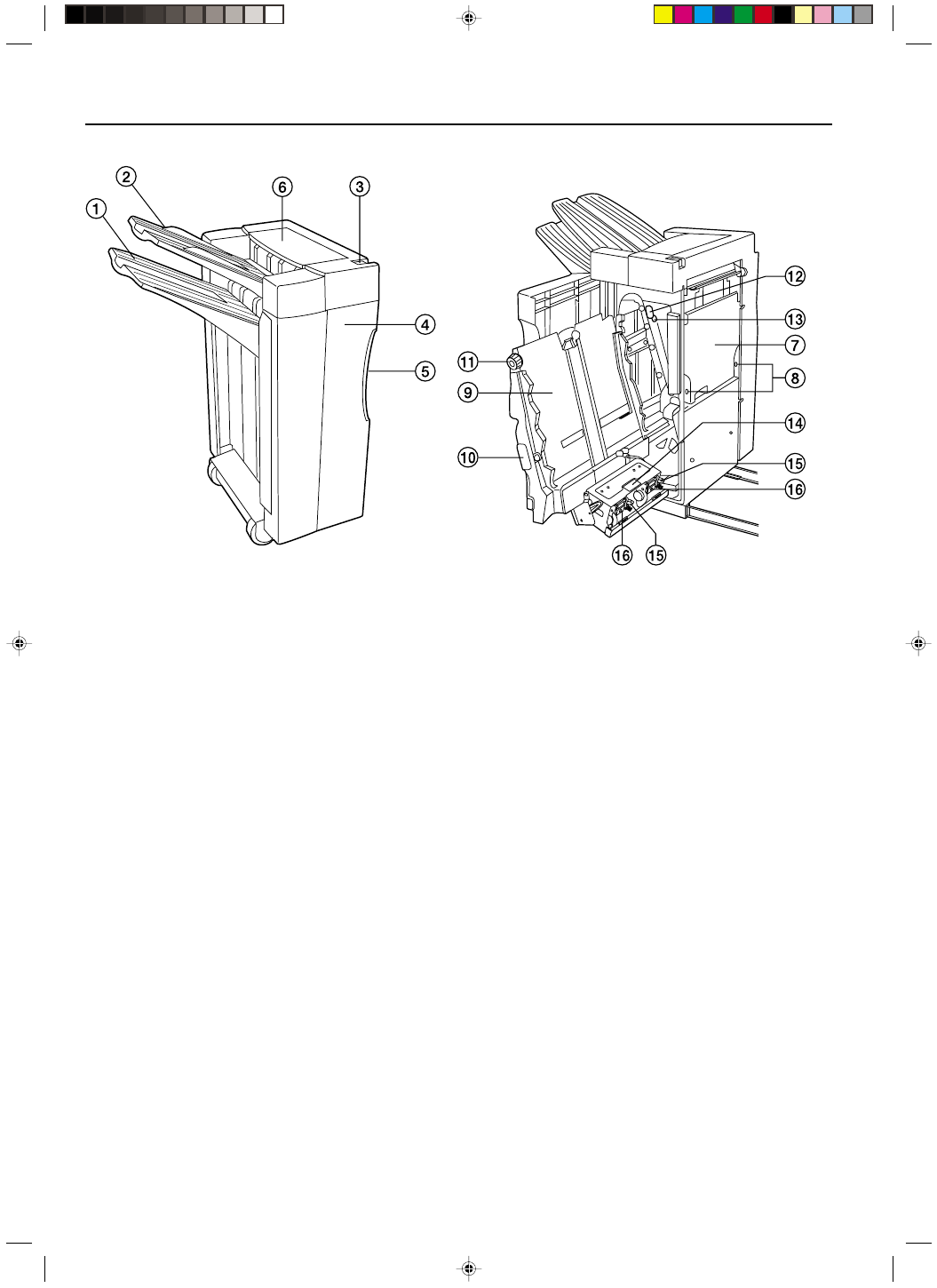

(4) Unidades opcionales
● Terminador
1 Bandeja de clasificación
(Cuando se hacen copias con clasificación o agrupación, las copias terminadas salen a esta bandeja. La bandeja de clasificación bajará
automáticamente a medida que aumente el número de copias y subirá cuando el número de copias es mínimo.)
2 Bandeja sin clasificar
(Cuando se copia en el modo sin clasificar, las copias terminadas saldrán a la bandeja sin clasificar. El máximo número de copias que pueden
guardarse en la bandeja sin clasificar será diferente según el tamaño del papel de copia que se está utilizando. Consulte la página 9-5.)
3 Botón de liberación del terminador
(Mantenga pulsado esta botón cuando desea hacer funcionar el terminador desde la copiadora.)
4 Tapa frontal
(Abra esta tapa si se atasca papel dentro del terminador o cuando se rellenan grapas en los soportes de grapadora.)
5 Mango de la tapa frontal
(Utilice este mango para abrir la tapa frontal.)
6 Tapa superior
(Abra esta tapa si se atasca papel durante la salida a la bandeja sin clasificar.)
7 Tanque de residvos de perforación de orificios
(Los residvos de la perforadora se recogen aquí.)
8 Perillas del tanque de residvos de perforación de orificios
(Utilice estas perillas para desmontar el tanque de residvos de perforación de orificios.)
9 Bandeja interna
0 Mango de la bandeja interna
(Utilice este mango para abrir la bandeja interna si hay un atasco de papel u otro problema.)
! Perilla del transportador
(Utilice esta perilla si se atasca el papel entre la bandeja interna y la bandeja de clasificación.)
@ Mango A de la guía del transportador
(Utilice este mango si hay un atasco de papel.)
# Mango B de la guía del transportador
(Utilice este mango si hay un atasco de papel.)
$ Mango de la unidad de grapado
(Utilice este mango cuando retire el soporte de grapas.)
% Palanca de liberación del soporte de grapas
(Utilice esta palanca cuando retire el cartucho de grapas.)
^ Soporte de grapas
(Coloque las grapas aquí.)
2-5
