Cómo solucionar los atascos de papel
Si se produce un atasco de papel, el panel digital muestra "Atasco de papel" y la máquina se detiene. Consulte estos
procedimientos para retirar el papel atascado.

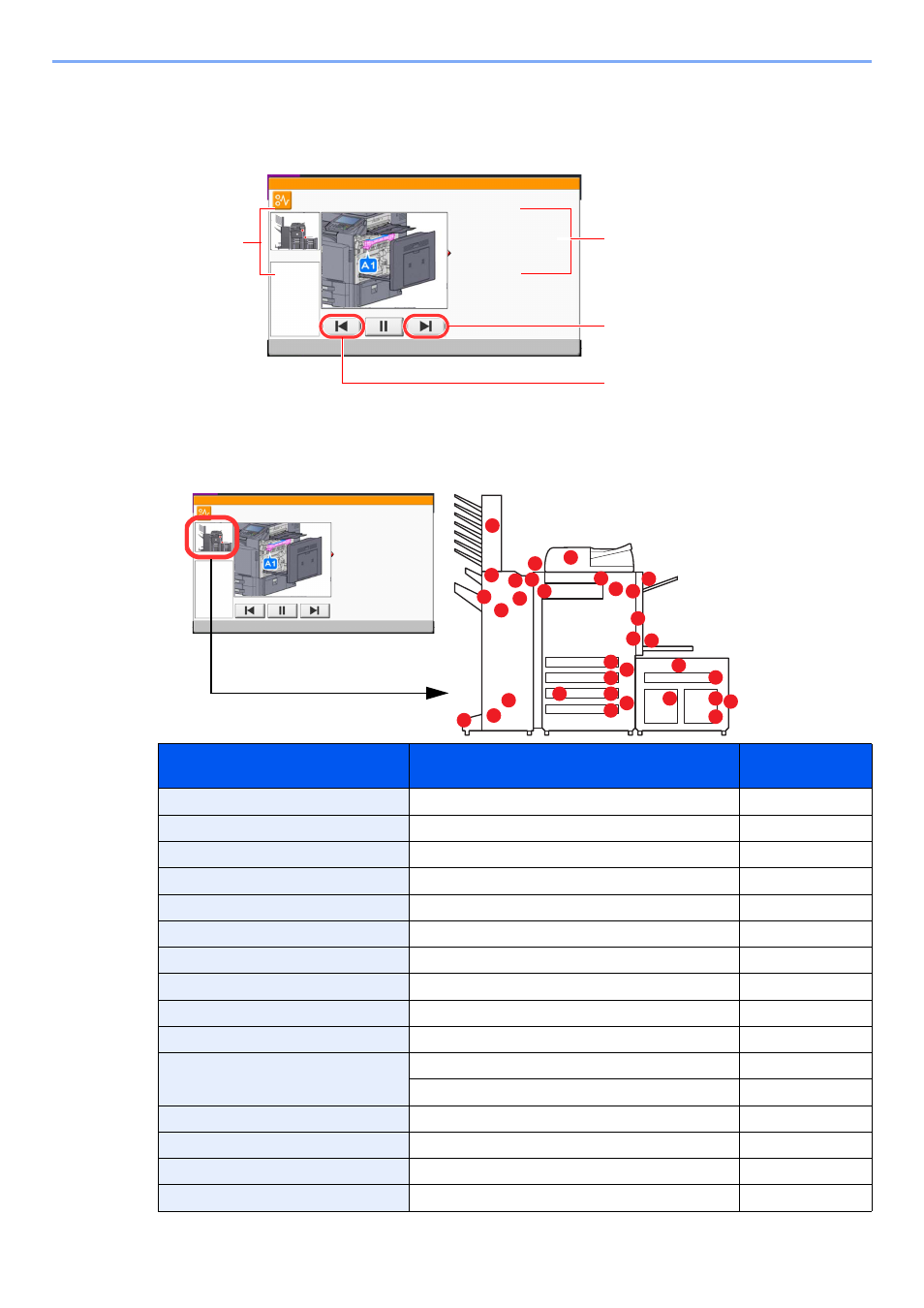

Indicadores de ubicación del atasco
Si se produce un atasco de papel, se muestran en el panel digital la ubicación del atasco y las instrucciones de
limpieza.
Indicador de ubicación del
atasco de papel
Ubicación del atasco de papel
Página de
referencia
A Depósito 1 página 10-50
B Depósito 2 página 10-51
C Depósito 3 o 4 (opcional) página 10-52
D Bypass página 10-55
E Interior de las cubiertas derechas 1, 3 o 4 página 10-56
F Unidad dúplex página 10-57
G Unidad de fijación página 10-60
H Alimentador de originales (opcional) página 10-61
I Separador de trabajos (opcional) página 10-62
J Unidad puente página 10-63
K Finalizador de 1.000 hojas (opcional) página 10-64
Finalizador de 4.000 hojas (opcional) página 10-65
L Buzón de correo (opcional) página 10-68
M Unidad de plegado por el centro (opcional) página 10-69
N Depósito 5 (opcional) página 10-71
O Depósito 6, 7 (opcional) página 10-73
ATAS
Atasco de papel.
08/13
1. Quitar el papel del dispositivo de
expulsión de papel.
2. Abrir la cubierta derecha 1 de la unidad
principal y sacar el papel.
Retirar el papel del bypass.
3. Abrir la cubierta del fusor (A1) y
retirar el papel.
4. Cerrar la cubierta.
