Retrotec DucTester with DM-2 - Manual (Página 8)

Utilice el Pressure Pan para conectar rápidamente el DucTester a registros de retorno localizados
en el techo o utilícelo como un Power Flow Hood para medir el flujo de un sistema de ventilación.
□
Desde el interior pase la brida plástica por la abertura de 10 pulgadas del Pressure Pan
de forma que el borde circular de la brida plástica salga un poco al exterior. Desde el
interior utilice cinta adhesiva tipo Red Tuck para fijar la brida plástica al Pressure Pan.
Conecte el Flex Duct al borde circular de la brida plástica.
Para medir las fugas del ducto:
□
Conecte el otro extremo del Flex Duct al ventilador y realice la prueba.
Utilice el DucTester como un Power Flow Hood:
□
Para medir el flujos de registros de suministro; conecte el Flex Duct a la cara
de suministro de aire (succionar) del DucTester. Para medir el flujo de registros
de retorno; conecte el Flex Duct a la cara de salida de aire (soplar) del DucTester.
□
Conecte el umbilical al DucTester.
□
Conecte la manguera azul al Pressure Pan Hood.
Cuando una presión estable aparezca en el Canal A del manómetro:
□
Ajuste la velocidad hasta que PrA lea una presión de 0 Pa.
□
Presione [Set Pressure] [0] para que el DucTester automáticamente genere y
mantenga una presión de 0Pa, pero asegúrese de NO tener la función “@” activada.
El flujo a través del registro se mostrará continuamente.

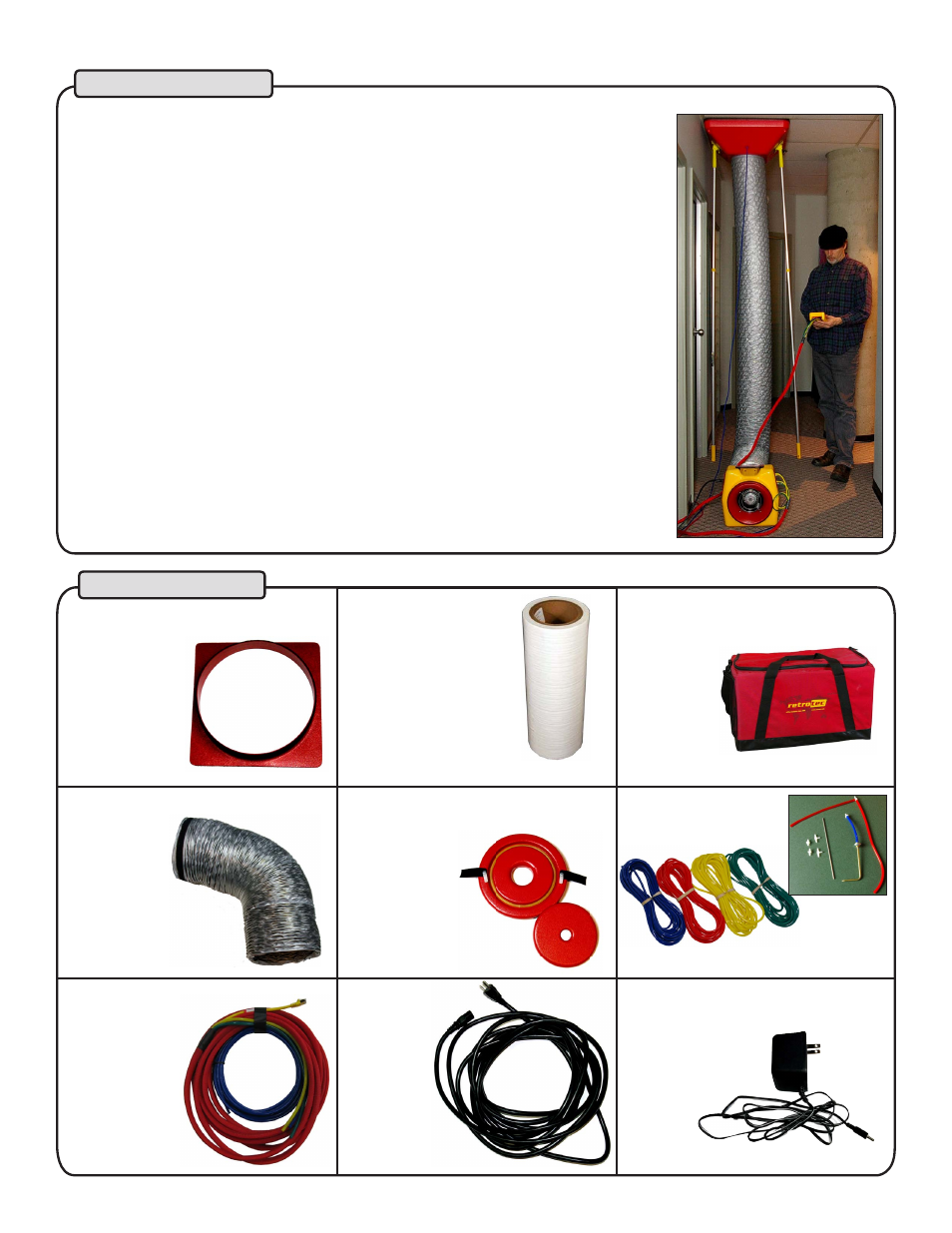

Pressure Pan Hood
Partes del sistema
GuíaRápida 200 DucTester
Página 8 de 8
9v Country Specific Power Supply
with Plug Style A (for USA)
Part #: DM203
Power Cord with
Plug Style B
(for USA)
Part #: PT103
Deluxe Cordura Toolbag with
Shoulder Strap
Part #: TL118
12.5ft (3.8m) Flex Duct for
DucTester
Part #: DU156
Flange for Duct Testing System
Part #: DU157
Grill Mask 12in x 160ft,
12in perfs,
Hi-stick White,
Single Roll
Part #: GR113
Part # GR109
(for case of 3)
Umbilical for Model 200
fans, 20ft (7m)
Part #: DM227
Tubing Accessory Kit
Part #: TU119
Low-Range Ring & Mid-Range Ring
(Low) Part #: DU155
(Mid) Part #: DU154
