GuíaRápida 200 DucTester
Página 4 de 8
□

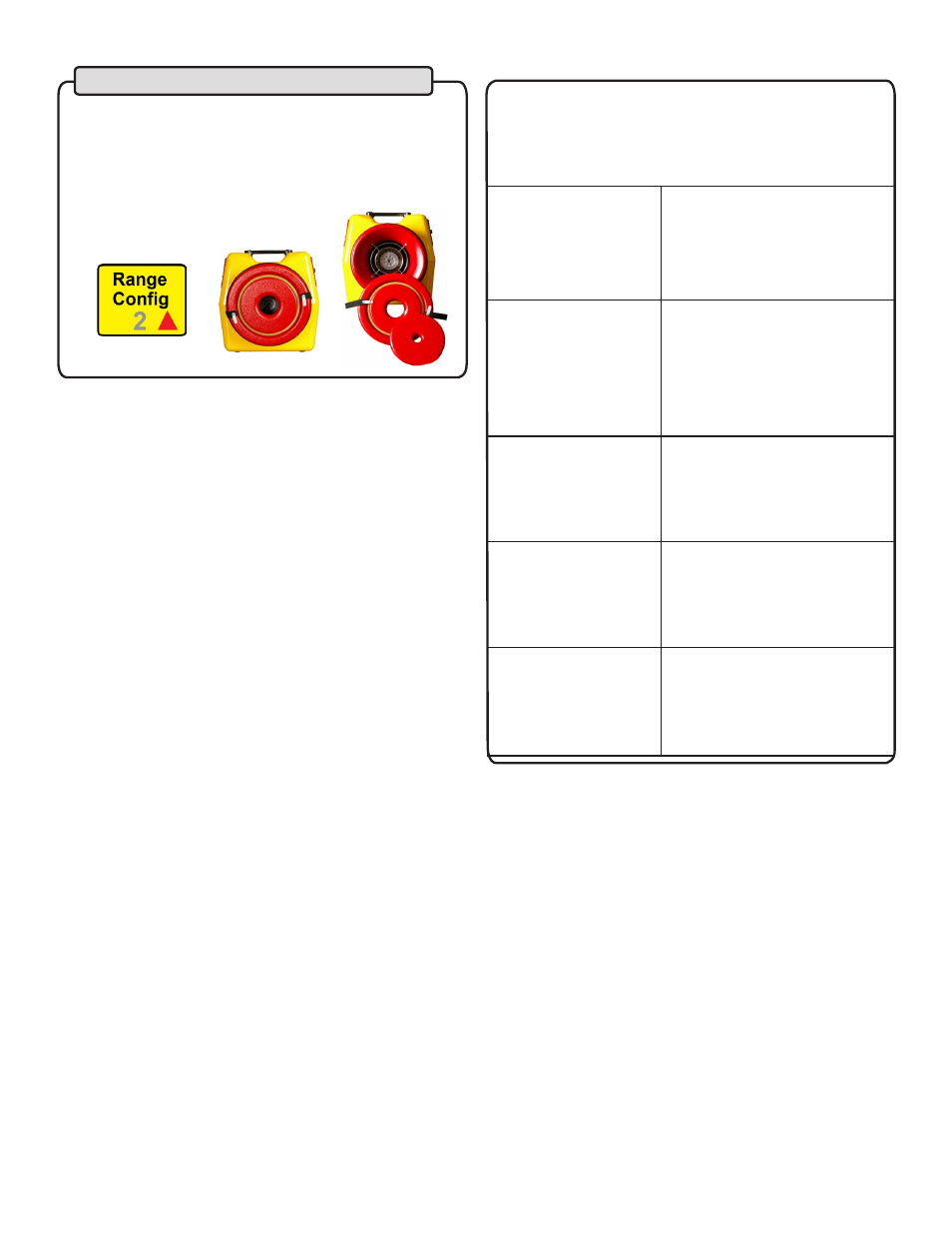

Inicie con el Mid-Range Ring.
□
Quite Range Rings para ductos con muchas fugas y
coloque Range Rings para ductos más herméticos.
□
Presione [Range Config] en el DM-2 para
seleccionar el rango hasta que coincida con el
nuevo Range Ring.
Seleccione el Range Ring adecuado.
El flujo a la presión inducida es el
resultado más sencillo.
Presione [Area] para ingresar
el área de piso. Utilizando el
teclado, presione [Enter] si el cfm
por área de piso es requerido.
Un área de piso de 2000 ft
2
es
ingresada.
El flujo por ft
2
es requerido en
algunos estados.
El flujo por 100ft
2
es requerido en
algunos estados.
El flujo por 1000ft
2
es requerido
en algunos estados.
Resultados en CFM
□
Presione [Mode] para acceder resultados en cfm, cfm/
ft
2
, cfm/100ft
2
o cfm/1000ft
2
. Presione [Setup] para
adherir o quitar resultados.
Conserve Auto Zero
“On” para que el
manómetro se redondee
a cero constantemente.
Presione [Device] hasta encontrar “Retrotec
DU200” para el modelo DU200 DucTester.
Quite los otros modelos utilizando
[Setup Menu].
Utilice el “Mid Range” para casas nuevas
y “Open Range” para ductos con mayores
fugas de aire.
Presione [Mode] para alternar entre los
resultados; incluya o quite resultados
utilizando [Setup Mode].
Presione [@ Pressure] para mostrar los
resultados exactamente (@) a la presione
de la prueba. Utilice [Set Pressure] o
[Setup Menu] para cambiar el valor mostrado.
Ajuste el tiempo promedio de lectura
(Time Avg) a “4s”. Presione [Time Avg]
para incrementar el tiempo si la presión
fluctúa más de 1 Pa.
Configuración del manómetro
Encuentre el área de fuga
□
Presione [Mode] hasta que “EqLA” aparezca.
El DM-2 muestra la presión en el ducto y el área de fuga
seleccionada El Área equivalente de las fugas “EqLA” por
sus siglas en ingles, describe el área de fuga en términos
de un gran agujero en una superficie plana.
A diferencia del flujo (cfm), la “EqLA” es bastante constante
sin importar si se operan diferentes presiones durante la
prueba, pero generalmente se hace referencia a 10 Pa.
El área efectiva de las fugas “EFLA” por sus siglas en ingles,
es una medida diferente del área de fuga, y nunca se utiliza
para ductos. Por lo general se calcula en 4 Pa.
25.0
Pa
100
cfm
25.0
Pa
0.050
area=2000ft
2
25.0
Pa
5.0
cfm
/100ft
2
@25 Pa
area=2000ft
2
25.0
Pa
50
cfm
/1000ft
2
@25 Pa
area=2000ft
2
cfm
/ft
2
@25 Pa
