GuíaRápida 200 DucTester

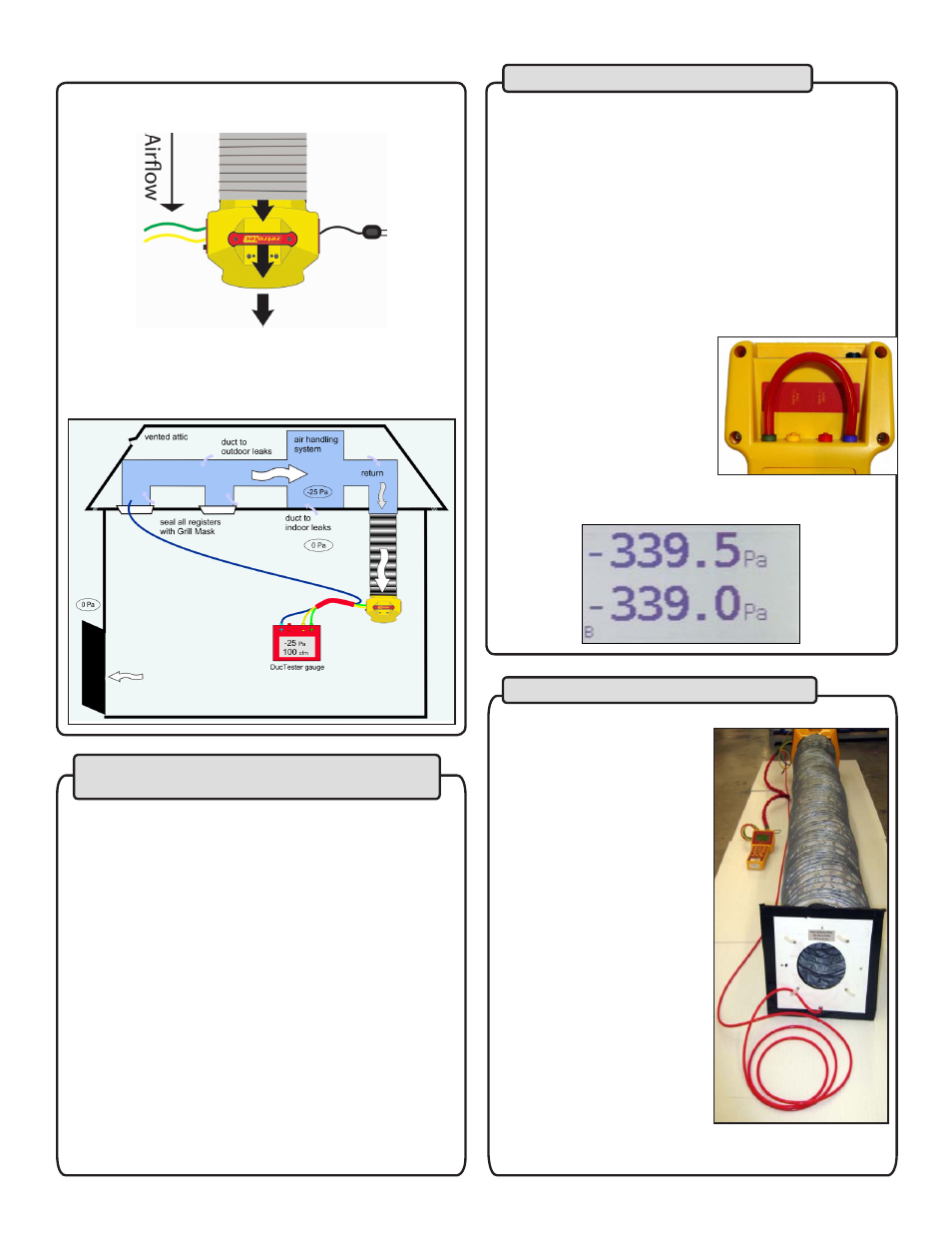

Chequeo de campo del sistema
Fugas del Ducto al Exterior:
Despresurización con dos manómetros
La Field Calibration Plate
“DU159” es opcional.
Es el mismo método que se utiliza al presurizar sólo que
se invierte la dirección del ventilador.
□
Conecte el Flex Duct al suministro de aire del DucTester.
La configuración de las mangueras es la misma para am-
bas direcciones. Realizar la prueba en ésta dirección fun-
ciona mejor debido a la presión negativa sobre el sello de
los registros hace que se mantengan en el mismo lugar.
Página 7 de 8
□
Adhiera la Field Calibra-
tion Plate a la brida plástica y
conecte la manguera roja.
□
Coloque el Flex Duct a la
salida de aire del DucTester
para presurizar el Flex Duct.
□
Extienda el Flex Duct hasta
su longitud máxima.
□
Ajuste el DM-2 para medir
el flujo a 25 Pa.
□
Ajuste la velocidad hasta
que PrA registre 25 Pa.
□
Revise la Field Calibration
Plate para determinar el nivel
aceptable de flujo. Usual-
mente el sistema pasa si se lee
de 100 a 110 cfm.
□
Adhiera la Field Calibration
Plate a la brida plástica y
conecte la manguera roja.
□
Con un pedazo pequeño
de manguera una los
puertos rojo y amarillo, esto
generará la misma presión
en ambos Canales.
□
Presione [Mode] hasta que “Pa” se muestre en ambos
Canales.
Ambos canales deberán de tener
la misma presión con +/- 1%.
La función “Auto Zero” hará que
las presiones bajen y permitirá
comparaciones a presiones más
bajas.
Realice chequeos semanales o cuando las lecturas sean
cuestionables.
Chequeo de campo del sistema Prueba de despresurización
El azul representa la zona despresurizada
