Esquemas eléctricos y partes de repuesto – MCZ Athos MULTIAIR Manual del usuario
Página 53
ESTUFAS DE PELLAS
Capítulo 7
MANUAL DE INSTALACIÓN Y USO
pág.
53
Esquemas eléctricos y partes de repuesto
Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
7. ESQUEMAS ELÉCTRICOS y PARTES DE REPUESTO

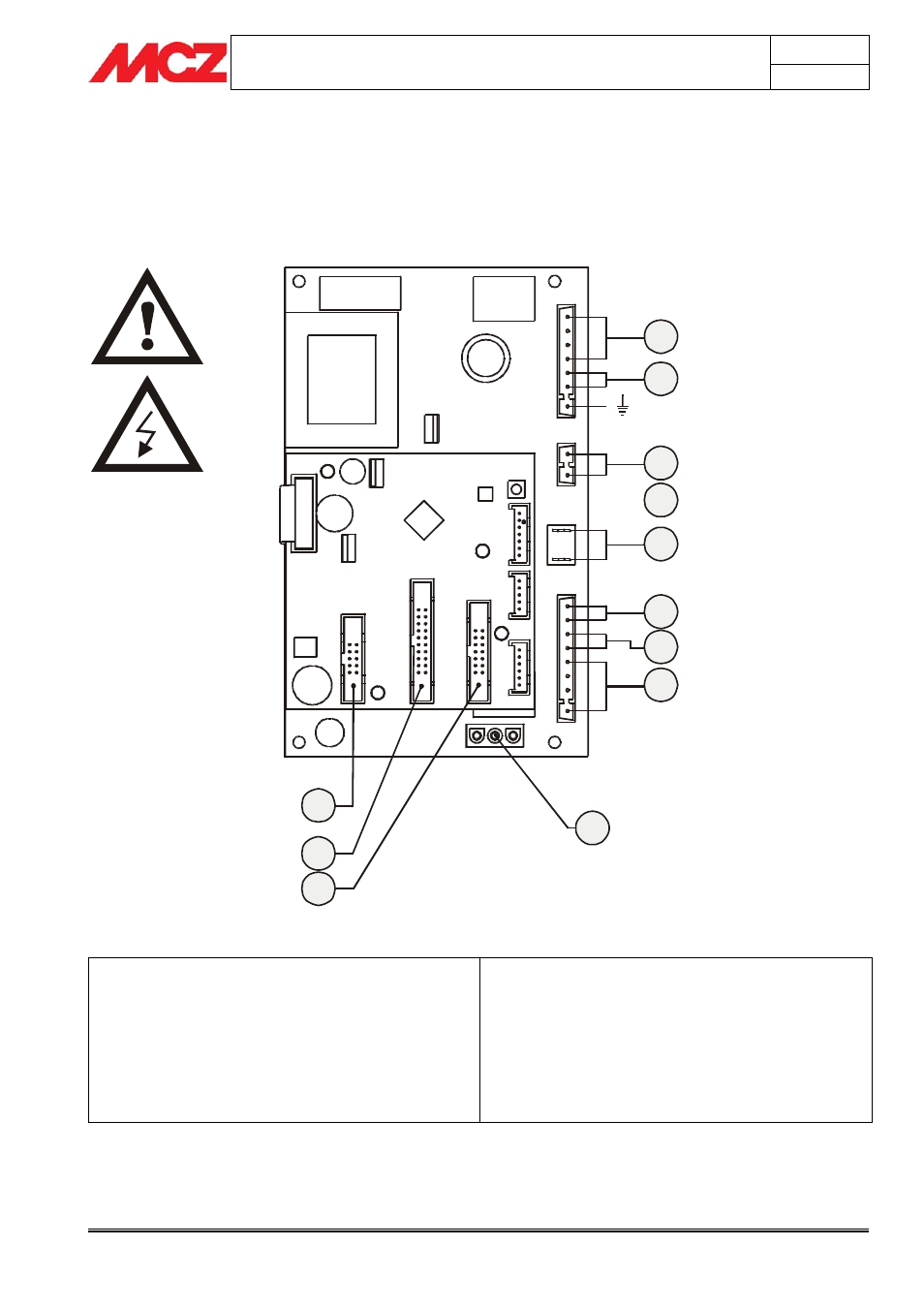

7.1. ESQUEMA
ELÉCTRICO
LEYENDA CABLEADOS TARJETA MADRE
1. Bujía encendido pellas de madera
2. Interruptor
3. Ventilador aire caliente
4. Sonda humos
5. Ventilador expulsión de humos
6. Termostato de bulbo
7. Presostato
8. Motorreductor
10. Control de las revoluciones del ventilador de
humos
11. Sensor caudal de aire
12. Panel interfaz servicios
13. Panel de emergencia
Nota: Los cableados eléctricos de todos los componentes están provistos de conectores precableados de
medidas diferentes.
1
2
3
4
5
6
7
8
10
11
12
13
