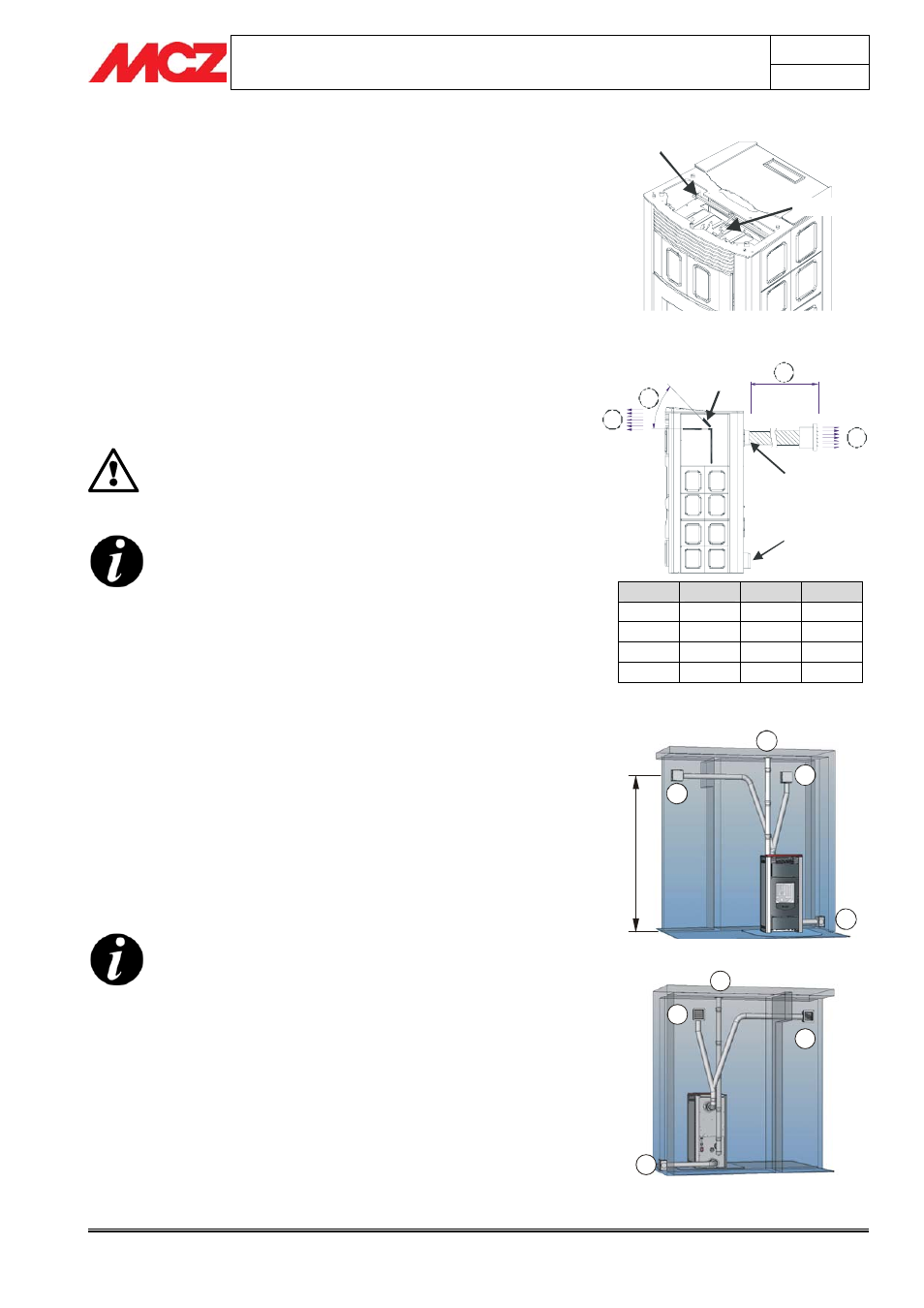

3.3. CONEXIÓN CANALIZACIONES AIRE CALIENTE
MODELO POLAR/NOVA/ATHOS MULTIAIR
Una vez completada la fase de colocación de la estufa, es posible iniciar
el proceso de instalación de las tuberías de aire caliente.
Como primer paso, es necesario seleccionar el volumen de aire que se
desea hacer salir por la parte frontal y por la parte posterior de la estufa.
Esta simple operación es posible regulando el deflector mecánico
situado en la parte superior de la estufa, bajo la superficie de cerámica,
( Figura 3) hacia la posición deseada, usando el gancho adecuado.
Cuanto mayor sea su abertura, mayor será la cantidad de aire destinado
a la parte frontal y menor la cantidad hacia la parte posterior, y viceversa.
Para una mayor claridad, en la
Figura 4 se muestra un esquema del
reparto de aire caliente entre las dos salidas (frontal y posterior) con el
ventilador a máxima potencia y con una sola canalización.
No realizar la regulación del deflector superior con la
estufa en funcionamiento o sin guantes de
protección: PELIGRO DE QUEMADURAS. El aire, a la
salida, tiene una temperatura media de
≥ 70°C
NO CERRAR NUNCA POR COMPLETO LA SALIDA DE
AIRE POSTERIOR
No es recomendable destinar todo el aire a la parte
frontal de la estufa, ya que la elevada cantidad de
aire en circulación provocaría turbulencias ruidosas
en el interior del intercambiador de aire de la estufa,
además de un sobrecalentamiento notable de la
estructura. Sin embargo, es posible cerrar por
completo la salida frontal (deflector) y destinar todo
el aire a la rejilla posterior.
Una vez realizada la regulación del deflector, conectar la arandela
posterior de salida de aire caliente (Figura 4) a canalizaciones y rejillas.
Es posible usar empalmes especiales de MCZ que desvían el flujo a
varias rejillas y que también pueden empotrarse. nnLa salida de aire
caliente posterior tiene un diámetro de 100 mm así que, por lo tanto,
es posible usar tuberías de dicho diámetro o ligeramente inferiores (80
mm) para empotrar en el interior de los muros de las habitaciones. El
tubo emparedado debe aislarse adecuadamente para evitar
dispersiones de temperatura e insonorizar el aire a la salida.
Es recomendable que las canalizaciones tengan una
longitud similar para distribuir de manera uniforme
el aire; de lo contrario, el aire tenderá a dirigirse
hacia la canalización más corta y menos tortuosa
A un lado se puede ver ( Figuras 5 y 6) un simple ejemplo de
canalización visto tanto desde la parte anterior como desde la parte
posterior de la estufa.
Para una mejor circulación del aire en el ambiente, se aconseja
conectar con el exterior la arandela de entrada de aire posterior ( figura
6 – A). No es obligatorio realizar esta conexión si la ventilación de la
habitación en la que se instala es suficiente.
Leyenda Figuras 5 y 6
A = entrada de aire fría - B = canalizaciones y rejillas de salida de aire caliente - C =
tubo de salida de humos
Gancho
Deflector
K
A
B
J
Deflector
Arandela salida
aire calien te
Arandela entrada
aire frío
A B J K
0 m MÍN 30% 70%
0 m MÁX 50% 50%
4 m MÍN 40% 60%
4 m MÁX 60% 40%
Figura 4 – Reparto de aire caliente
anterior/posterior
Figura 3 – Regulación deflector superior frontal
A
B
B
C
Figura 4 – Reparto de aire caliente
anterior/posterior
B
A
B
C
M
A
X
2
m
t.
Figura 5 – Reparto de aire caliente
anterior/posterior
