ESTUFAS DE PELLAS

Capítulo 3

MANUAL DE INSTALACIÓN Y USO

pág.

21

Instalación y montaje

Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción

K

L

H

G

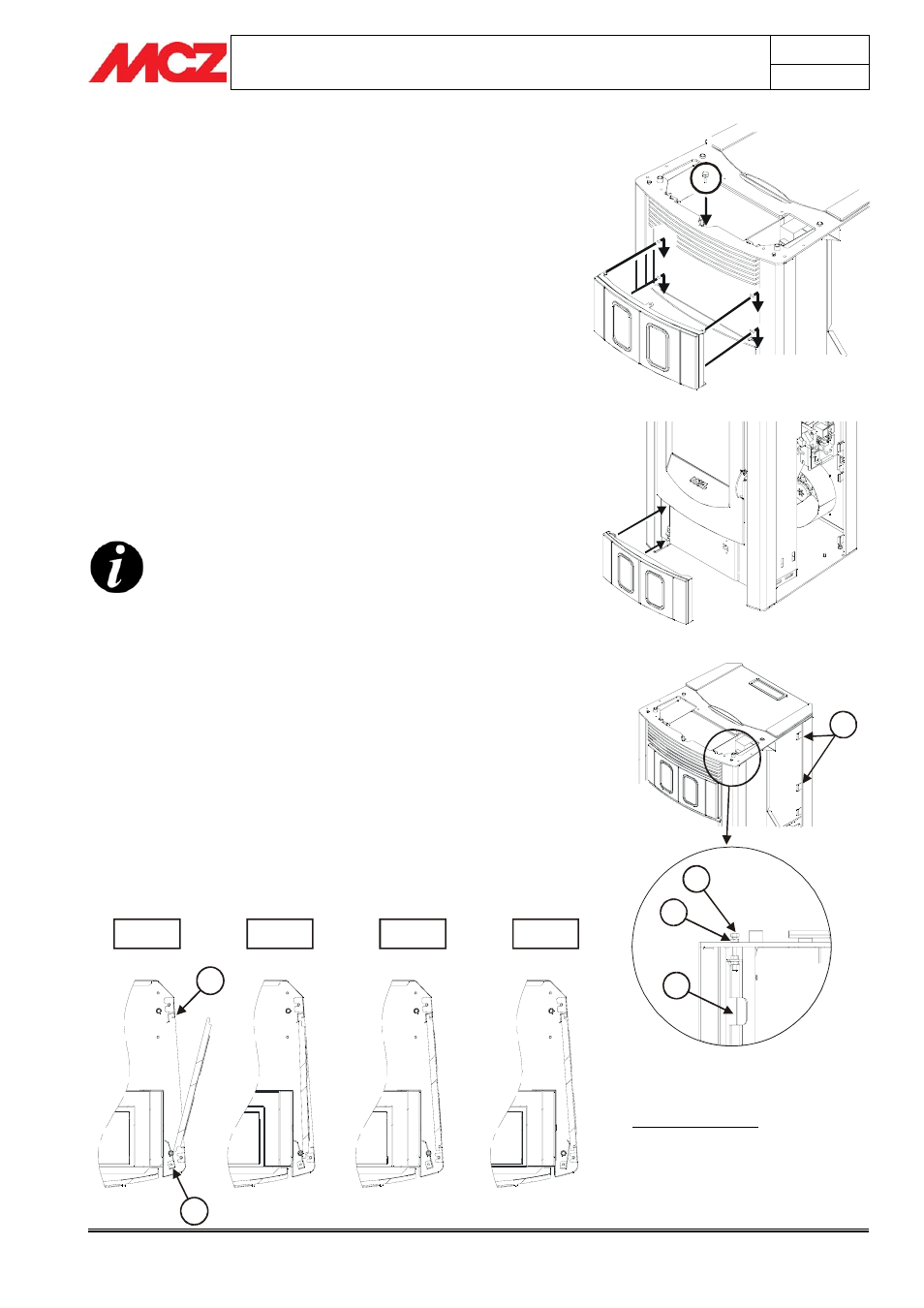

3.4. MONTAJE DEL REVESTIMIENTO DE CERÁMICA

PARA POLAR Y NOVA

3.4.1. Montaje del panel superior

Tomar el panel e introducirlo de tal forma que los enganches laterales

queden dentro de las hendiduras situadas en la parte alta del armazón.

Una vez introducida, empujar hacia abajo y fijar el conjunto usando el

tornillo autorroscante que se entrega.

Figura 7

3.4.2. Montaje del panel inferior

Quitar las dos tuercas pre-montadas en la parte inferior del armazón,

junto a la puerta del compartimento de cenizas. Tomar el panel inferior,

abrir la bisagra y montarla, haciendo uso de los dos tornillos que han

quedado libres de tuercas anteriormente. Comprobar el alineamiento de

los paneles y apretar las tuercas.

Figura 8

3.4.3. Montaje de las baldosas laterales

EL MONTAJE DE LAS BALDOSAS DEBE INICIAR

SIEMPRE DESDE ABAJO

1. Girar el tornillo K hasta que la barra H entre en contacto con la

estructura. Primero, introducir la baldosa por la parte de la barra

H y, a continuación, meter la parte opuesta de la sede adecuada,

preparada en los enganches fijos G.

Figura 10 - fase 1

2. Girar la baldosa hacia el exterior de la estufa, de tal forma que

el borde anterior que ha quedado libre se apoye en el

montante.

Figura 10 - fase 2

3. Repetir los puntos 1-2-3 para todas las baldosas del costado.

Figura 10 - fase 3

4. Girar el tornillo K de forma que la barra H que se encuentra

conectada empuje las baldosas hacia el montante. Usando otra

llave, apretar la tuerca L para fijar el sistema de forma

permanente.

Figura 10 - fase 4

5. Repetir las operaciones descritas en el otro costado.

Fase 1

Fase 2

Fase 3

Fase 4

H

G

Figura 7 – Montaje panel frontal superior

Figura 6 – Instalación de salida de aire vista desde

l

Figura 10 – Vista superior del sistema de

fijación de cerámicas laterales

Leyenda Figuras 9 y 10
G
- Enganches fijos posteriores
H - Barra de bloqueo anterior
L - Tuerca de bloqueo
K - Tornillo de bloqueo

Figura 9 – Vista lateral del sistema de fijación

de las cerámicas laterales
