S-34
Procedimientos iniciales

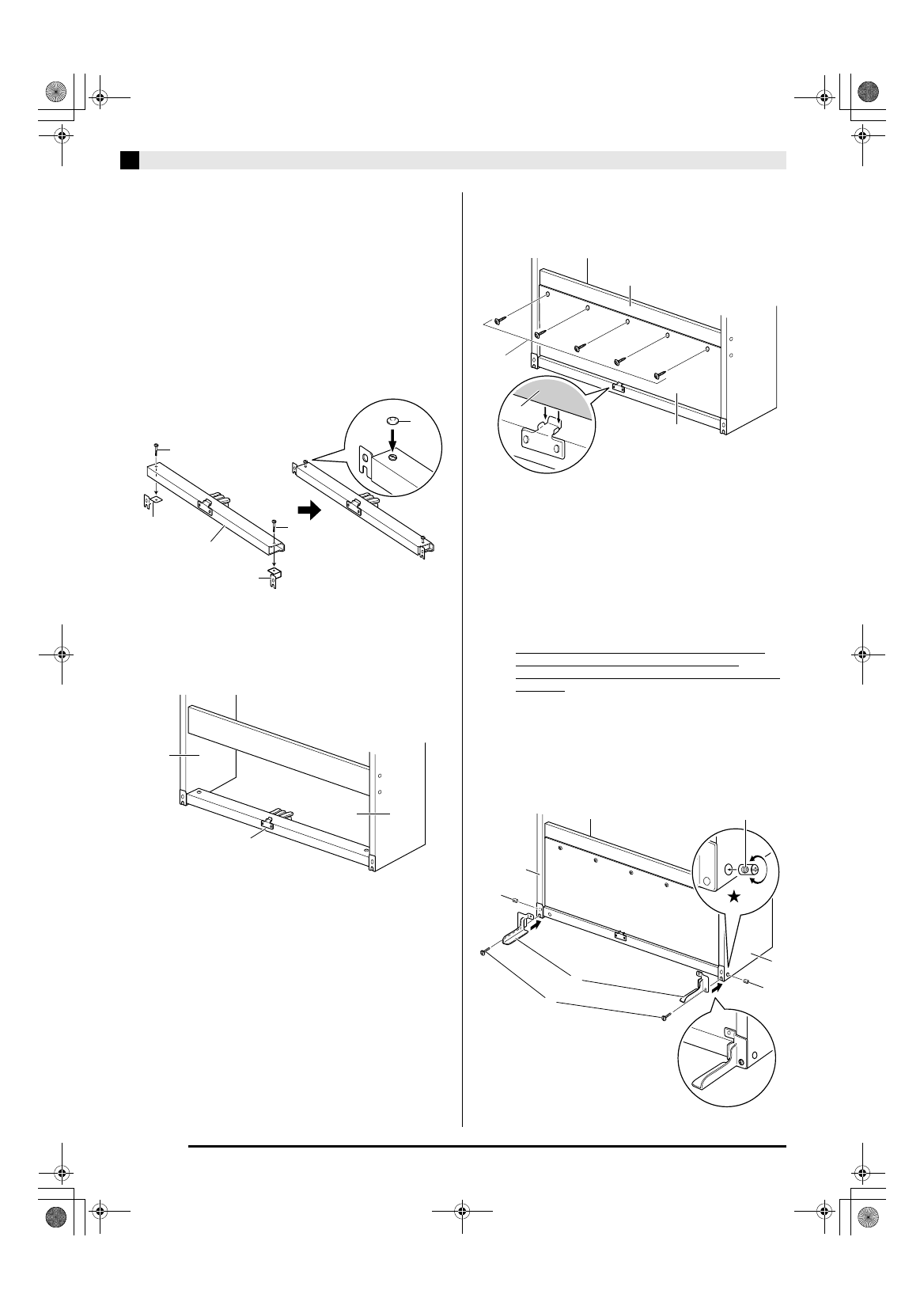

6.
Después de comprobar que todos los
tornillos se encuentran completamente
apretados, retire el material de empaque y
ponga de pie el soporte.
• Luego de enderezar el soporte, cubra cada uno de los
ocho tornillos instalados hasta este punto con las
tapas de tornillo
G .
7.
Sujete las fijaciones M a la unidad de pedal
E y asegúrelas con los tornillos J .
• Cubra las cabezas de los tornillos con las tapas de
tornillos
O .
8.
Fije la unidad de pedal E a los paneles
laterales A y B , tal como se muestra en la
siguiente ilustración.
• No apriete todavía los tornillos.
9.
Asegure el panel trasero D al panel trasero
C .
• Enrosque los tornillos I en los cinco orificios del
panel trasero D .
10.
Sujete las fijaciones N a los paneles
laterales A y B . Utilice los dos tornillos H y
los dos conectores de unión P para sujetar
cada fijación lateral.
• En primer lugar, inserte los conectores de unión P en
los paneles laterales. En este momento, asegúrese de
que el orificio roscado del conector de unión se
encuentre orientado horizontalmente (aberturas
hacia la izquierda y derecha).
• Asegure las fijaciones N con los tornillos H .
Si no consigue insertar el tornillo H en el orificio
roscado del conector de unión P , utilice un
destornillador para girar el conector de unión ( en
la figura).
*
PRECAUCIÓN
• ¡Nunca intente forzar los tornillos! No intente
girar un tornillo H a la fuerza cuando el orificio
del conector de unión P no está correctamente
alineado pues se podrán dañar las roscas del
tornillo.
M
-(b)
M
-(a)
E
J
J
O
A
B
E
I
5 X
C
D
D
N
H
P
A
B
P
Orificio roscado
