S-32

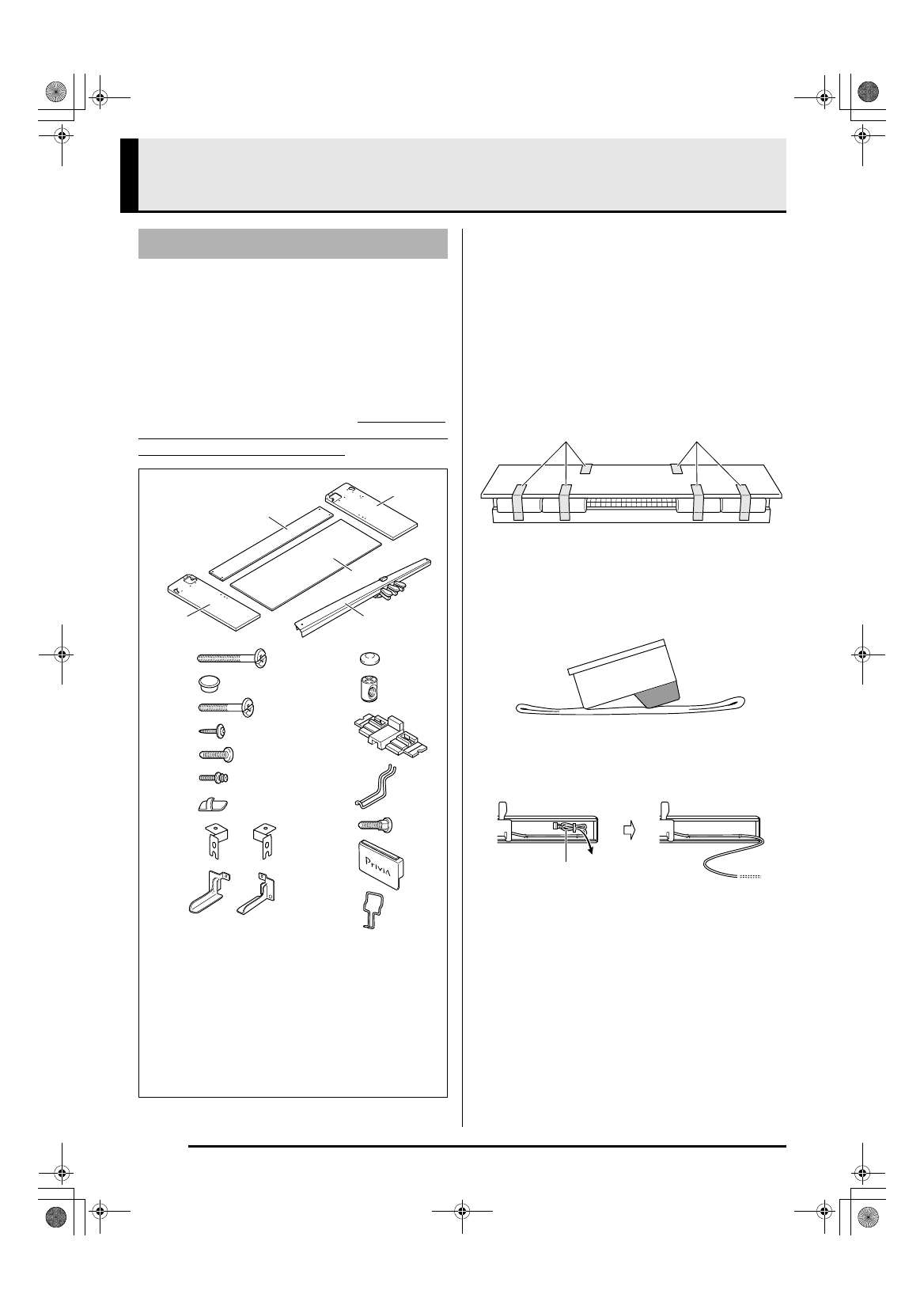

Procedimientos iniciales
Antes de armar el soporte, primero dedique unos
momentos a comprobar que cuenta con todos los
elementos mostrados a continuación.
• Este soporte no incluye ninguna de las herramientas
requeridas para el armado. Tenga a mano un
destornillador grande tipo Philips (+) pues lo
necesitará para el armado.
Antes de comenzar el armado, compruebe que cuenta
con todas las piezas mostradas debajo. Los tornillos se
encuentran en una bolsa plástica dentro del material de
empaque de espuma de poliestireno.
*
PRECAUCIÓN
• El armado del soporte requiere por lo menos dos
personas que trabajen en equipo.
• El armado de este soporte debe realizarse sobre
una superficie plana.
• No retire la cinta de los lugares indicados en la
ilustración adyacente hasta que termine de
armar el soporte. Es muy peligroso quitar la
cinta antes de finalizar el armado ya que
permitiría que la cubierta del teclado se abra y
cierre, con el consiguiente riesgo de apretarse
los dedos entre la cubierta y el piano digital.
• Durante el armado, tenga la precaución de no
pillarse los dedos entre las piezas.
• Cuando coloque el piano digital en el suelo,
asegúrese de hacerlo sobre un material blando
(como una manta, almohadilla, etc.). No coloque
el piano digital directamente sobre el suelo.
1.
Libere la abrazadera que sujeta el cable del
pedal a la parte trasera de la unidad de pedal
E y extienda el cable del pedal.
Armado del soporte
A
B
F
G
M
N
(a) (b)
O
H
I
J
K
L
Q
R
S
T
U
P
C
D
E
A Panel lateral ........................ ×1
B Panel lateral ........................ ×1
C Panel trasero ....................... ×1
D Panel trasero ....................... ×1
E Unidad de pedal .................. ×1
F Tornillos............................... ×8
G Tapas de tornillos ................ ×8
H Tornillos............................... ×2
I Tornillos............................... ×5
J Tornillos............................... ×3
K Tornillos............................... ×2
L Presillas............................... ×2
M -(a) Fijación .......................... ×1
M -(b) Fijación .......................... ×1
N Fijación................................ ×2
O Tapas de tornillos................ ×2
P Conectores de unión........... ×6
Q Material de empaque de
espuma de poliestireno
(requerido para armar el
soporte)............................... ×1
R Gancho para auriculares..... ×1
S Tornillo ................................ ×1
T Espaciador de la cubierta
del teclado........................... ×1
U Gancho del espaciador
del teclado........................... ×1
Cinta Cinta
Cable del pedal
