8 -
JBL SYNTHESIS SDP-25 Montaje y configuración/Menú principal
CONEXIONES DEL SISTEMA
Si su SDP-25 está instalado en un armario o de tal modo que el sensor de IR del panel frontal no es
visible, los sensores de IR externos pueden ser conexiones a la entrada de destellador IR. También
se pueden conectar otros sensores y repetidores IR. Compruebe el interruptor Front IR Control para
asegurarse de que esté en la posición On (hacia arriba) a menos que se utilice un sensor externo.
Consulte el Manual del propietario completo para obtener más información o pida asistencia a su
distribuidor o instalador en relación con el control avanzado del sistema, incluido el uso del puerto de
control serie.
La conexión del disparador o Trigger del amplificador se debe hacer en el conector Trigger A ya que
esto proporciona una señal de control siempre que el SDP-25 esté encendido.
La conexión del disparador o Trigger de cualquier otro producto, como una pantalla o unas persianas
motorizadas, se debe llevar a cabo en el conector Trigger B. A continuación, se debe cambiar
el ajuste de Trigger B para cualquier entrada en la que sea deseable que el disparador esté On
(Activado). Consulte la información adicional en la página 9.
Si su sistema incluye una segunda zona, las conexiones de audio y vídeo correspondientes se deben
realizar en las salidas etiquetadas con "2".
MONTAJE Y CONFIGURACIÓN

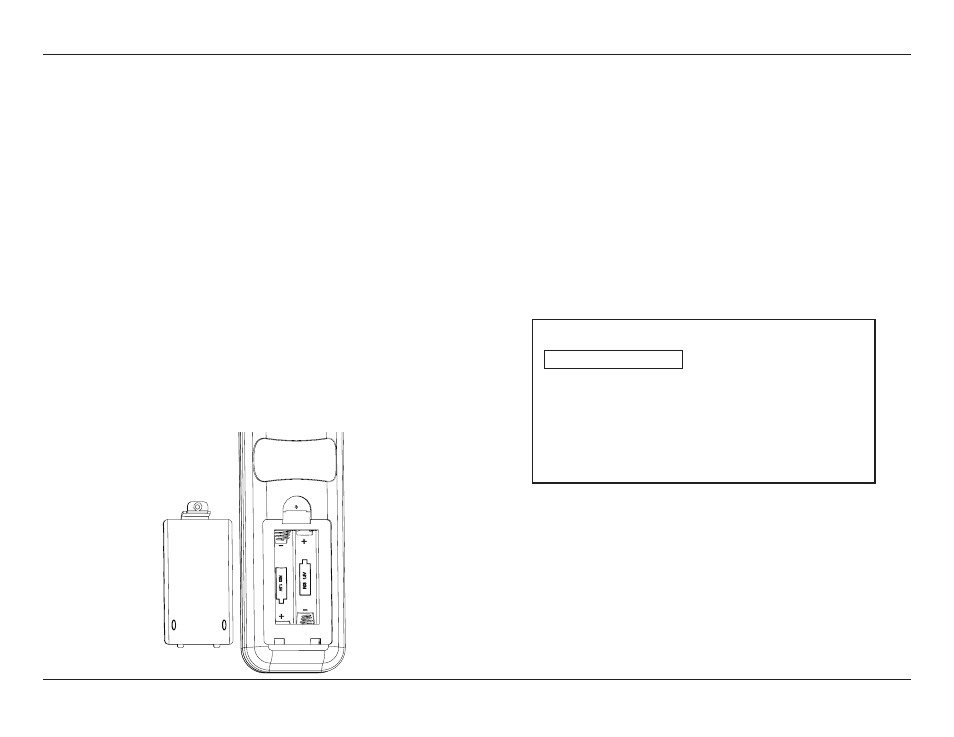

Coloque las pilas suministradas en el control remoto. Para ello, abra la tapa del compartimento de las
pilas por detrás, deslizando la uña por debajo del seguro y tirando suavemente de la tapa hacia abajo
y hacia fuera. Ponga la uña debajo de la pestaña y empuje la tapa suavemente hacia abajo y hacia
fuera para quitar la tapa. Inserte las dos pilas AAA suministradas con cuidado de respetar las marcas
de polaridad. Vuelva a colocar la tapa insertando primero las pestañas de la parte inferior y después
haciendo encajar la tapa en su lugar. Se recomienda sujetar la tapa con mayor firmeza. Para ello, quite
el pequeño tornillo de la bolsa que también contiene las pestañas para montar en bastidor y atornille la
tapa suavemente en su lugar. No apriete en exceso.
Pulse el conmutador de alimentación maestro del panel posterior hacia la izquierda para poner el
SDP-25 en modo de espera y observe que el indicador Standby/On se ilumine en color rojo. Para
encender la unidad, pulse el botón de encendido y apagado del control remoto o el conmutador
Standby/On del panel frontal. También puede usar el botón de encendido. Tenga en cuenta que el
indicador Standby/On se volverá de color azul y se iluminará el visor de información.
Para disfrutar del SDP-25 con la máxima calidad de audio y vídeo, le recomendamos que dedique
un tiempo a realizar algunos ajustes iniciales. Si el sistema ha sido instalado por un distribuidor o
instalador a medida, consulte con ellos, ya que es posible que ya hayan realizado estos ajustes y se
deba mantener la calibración.
MENÚ PRINCIPAL
El SDP-25 es un producto muy flexible que permite personalizar los ajustes de entrada, los modos
envolventes y configurar otros ajustes del sistema. Para ver y navegar por los menús, pulse el botón
OSD del control remoto y, a continuación, utilice los botones de navegación para mover el resaltado
hasta el ajuste que desee configurar. Pulse el botón Enter para ir al ajuste o pulse el botón Back para
volver a la pantalla de menú anterior. Para quitar los menús de la pantalla, pulse el botón OSD.
El menú principal muestra las opciones de menú del nivel superior, tal como se muestran aquí.
Menú principal
Seleccionar entrada
Configuración de entradas
Configuración de altavoces
Seleccionar zona 2
Configuración general
Salir
NOTA: El tamaño de los menús y otros mensajes en pantalla cambian según las resoluciones de vídeo
de las distintas fuentes. Esta es una función normal del sistema de vídeo SDP-25.
