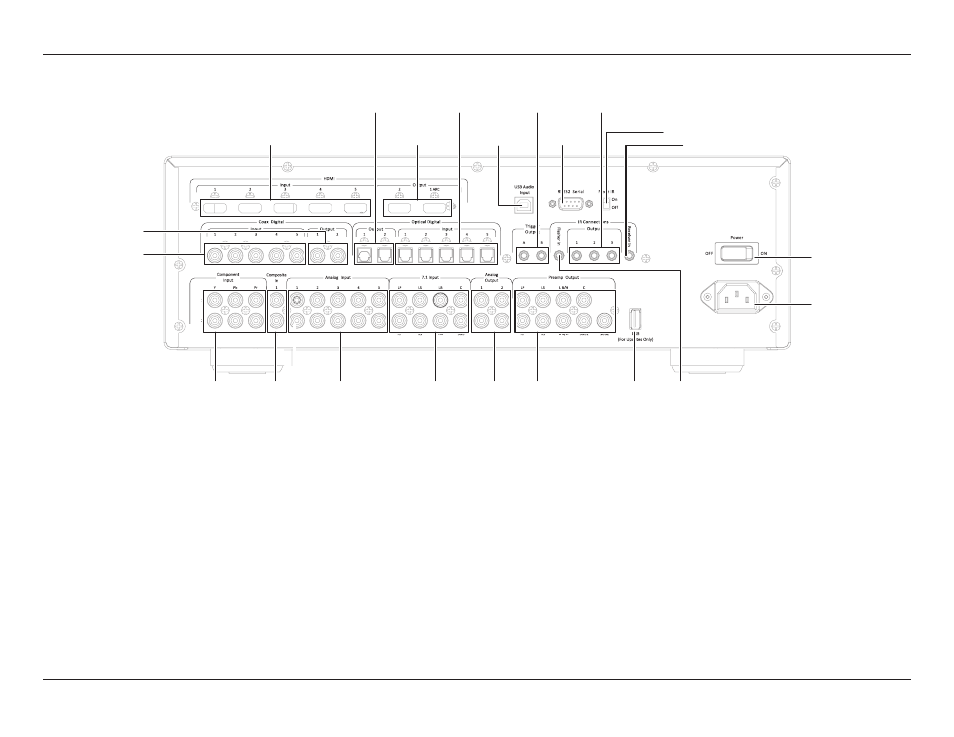

JBL SYNTHESIS SDP-25 Conexiones del panel posterior
Entradas HDMI: Conecte la salida de un dispositivo de fuente HDMI a estos conectores.
Salidas HDMI: Conecte estos conectores a la entrada de su pantalla de vídeo en función de la
selección hecha para Zone 2 Video (Vídeo de zona 2) en el menú Zone 2 Setup (Configuración de
zona 2) (consulte la página 13):
• El conector HDMI 1 siempre llevará la fuente de entrada seleccionada y los menús mientras se
utilizan.
• Si Zone 2 (Zona 2) está configurada con el valor predeterminado de fábrica "Disable" (Inhabilitar),
llevará la fuente seleccionada sin menús superpuestos.
• Si el ajuste Zone 2 Video (Vídeo de zona 2) cambia a "Enable" (Habilitar), por el conector HDMI 2
saldrá la fuente seleccionada para el sistema de la zona 2.
• Si se utiliza el canal de retorno de audio (ARC) para introducir el audio de una fuente en el
televisor o la pantalla, como un servicio de transmisión en tiempo real, conecte la salida marcada
con ARC del televisor al conector HDMI 1/ARC.
Entrada de audio USB: Conecte este puerto a un conector USB de un ordenador, servidor
multimedia u otro dispositivo que pueda introducir audio digital en el SDP-25. Es posible que se
necesite una unidad para reproducir audio de un ordenador por esta entrada. Para obtener más
información, consulte la sección de Soporte del SDP-25 en www.jblsynthesis.com.
Puerto de control serie: Si utiliza un sistema de control serie, conecte este conector al controlador.
Es recomendable que solo instaladores que conozcan la programación de sistemas de control RS-
232 utilicen este puerto.
Control IR frontal: Cuando este conmutador está en la posición predeterminada On (hacia arriba),
el sensor de IR del panel frontal captará los comandos del control remoto. Si utiliza un receptor de
comandos remotos externo, tal vez deba poner este conmutador en Off (hacia abajo) para evitar
interferencias.
Entradas coaxiales de audio digital: Conecte la salida de audio digital coaxial de un dispositivo de
fuente a estos conectores.
Salidas coaxiales de audio digital: Conecte estos conectores a la entrada coaxial digital de una
grabadora de audio digital para grabar de una fuente de audio digital seleccionada.
Salidas ópticas de audio digital: Conecte estos conectores a la entrada óptica digital de una
grabadora de audio digital para grabar de una fuente de audio digital seleccionada.
Entradas ópticas de audio digital: Conecte la salida óptica de audio digital de un dispositivo de
fuente a estos conectores.
Salidas de disparador: Estos conectores proporcionan una señal de 12 V CC para controlar el
estado de encendido o apagado de dispositivos conectados con un control de disparo externo.
• La salida de disparador Trigger Output A enviará una señal cada vez que se encienda el SDP-25:
Se recomienda utilizar este conector para conectarse con amplificadores de potencia de audio
• La salida de disparador Trigger Output B envía una señal para controlar dispositivos externos
como pantallas y persianas cuando el ajuste de Trigger B para cualquier entrada del menú
Input Setup (Configuración de entradas) cambia a On (Activada) para cualquier entrada. Puede
consultar más información sobre la programación de disparadores en la página 9.
