JBL SYNTHESIS SDEC-3500/SDEC-4500 Asignaciones de entrada/salida
SDEC-4500
El SDEC-4500 consta de un SDEC-4500P más un SDEC-4500X o una combinación de
amplificadores SDA Series con capacidad de conexión digital BLU-Link. La conexión digital
BLU-Link lleva todas las señales necesarias en un solo cable Cat. 5e.
El kit Synthesis Interconnect adecuado incluye todas las conexiones necesarias para usar el
SDEC en el sistema Synthesis. Póngase en contacto con el soporte técnico de JBL Synthesis
en el 888-691-4171 (solo Estados Unidos) para obtener más información.
El SDEC-4500 es capaz de procesar hasta 12 entradas y hasta 22 salidas. El tipo y el número
de salidas determinan qué conexiones se deben usar para conectar el SDEC al resto del
sistema.
NOTAS DE CONEXIÓN
• El SDEC-4500 puede procesar dos salidas para los canales frontal izquierdo, central
y derecho de salida hacia un amplificador para un sistema biamplificado. Hay salidas
discretas para un altavoz único con bocina de altas frecuencias y altavoces de baja
frecuencia. Estas salidas solo se pueden usar con altavoces diseñados para usarlos con un
circuito de corte externo. No utilice el ecualizador digital SDEC con altavoces distintos de
los paquetes de altavoces Synthesis recomendados.
• Hay tres pares de salidas para los altavoces laterales. Si solo utiliza un par de altavoces
laterales, puede dejar el segundo o tercer par de salidas sin conexión. Si va a utilizar un
segundo o tercer par de altavoces laterales, deberá conectar el par más próximo a los
altavoces frontales a la salida 1, el par en el centro de la sala a la salida 2 y el par más
próximo a los altavoces traseros a la salida 3. El tercer par de salidas se puede intercambiar
para convertirlos en el par de altura posterior cuando se utiliza el software ARCOS.
• Hay hasta cuatro salidas de subwoofer. Deben usarse por pares, así que tendrá dos o
cuatro.
• Cuando se utilizan amplificadores SDA Series en un sistema con una conexión BLU-Link
desde el SDP-4500P en lugar del SDEC-4500X, es necesario seguir cuidadosamente los
diagramas de instalación y conexión que figuran en el Manual de instalación y configuración
del amplificador SDA Series.
SELECCIÓN DE LA CONFIGURACIÓN DE RANGO COMPLETO O BIAMPLIFICADOR
Hay dos formas de seleccionar entre el funcionamiento LCR biamplificado o de gama completa.
Tenga en cuenta: Solo el primer método se puede llevar a cabo con los puertos de
control (sin ordenador). El segundo método requiere un ordenador con el software
adecuado de configuración. Póngase en contacto con el soporte técnico de JBL
Synthesis para obtener más información.

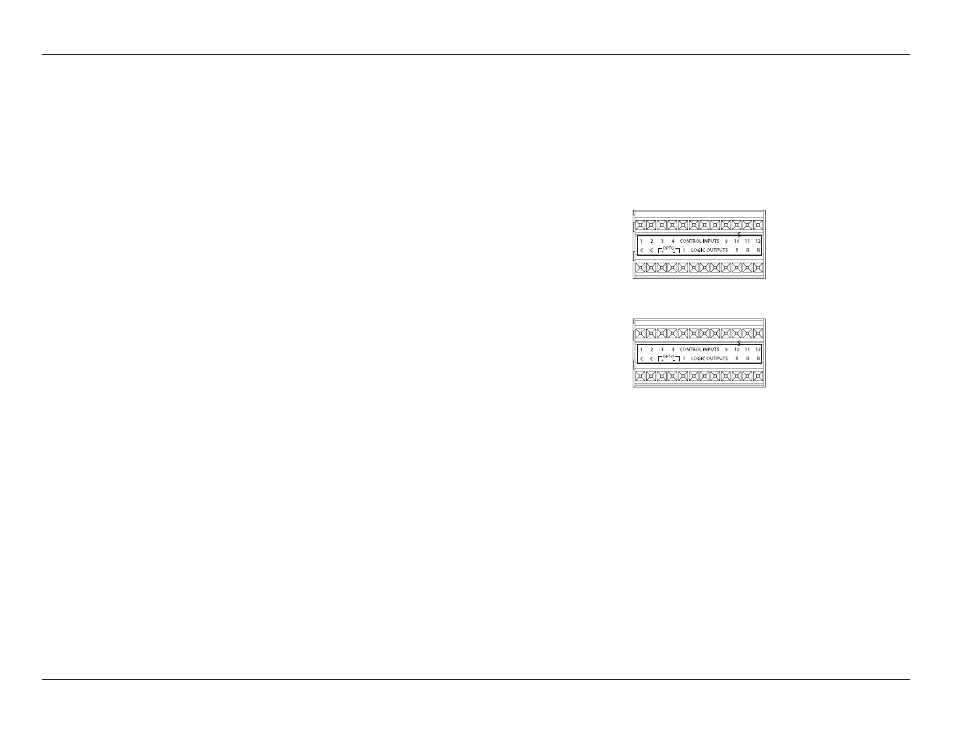

PRIMER MÉTODO: SIN ORDENADOR
Gama completa: Con el SDEC encendido y en funcionamiento, conecte la entrada de control
1 a "C" (común) en la parte posterior de la unidad para usarla en gama completa. Este es un
contacto temporal y no debería quedar puesto.
Biamplificado: Con el SDEC encendido y funcionando, conecte la entrada de control 2 en "C"
para usarlo con biamplificación. Este es un contacto temporal y no debería quedar puesto.
SEGUNDO MÉTODO: CON ORDENADOR
Con el equipo en línea y en modo Operate desde London Architect™ o utilizando el control
remoto Java, seleccione la configuración de altavoces adecuada según lo requiera la instalación.
El software configurará las salidas correctamente de forma automática.
